品牌:宏茂五金
别名:螺丝
种类:螺钉
起订:1000件
供应:10000000件
发送询价
| 别名 | 螺丝 |
|---|---|
| 种类 | 螺钉 |
| 公称直径 | 多款 |
| 表面处理 | 不经处理 |
| 产品等级 | 无 |
| 产品规格 | M3-M12 |
| 公称长度 | 多款（mm） |
| 类别 | 其它 |
| 应用范围 | 紧定 |
| 作用方式 | 压铆 |
| 标准编号 | PEM |
| 头型 | 圆头 |
| 标准类型 | 美标 |
| 螺纹规格 | 多款 |
| 槽型 | 多款供选 |
| 螺纹公差 | 4h |
| 品牌 | 宏茂 |
| 型号 | 多款 |
| 加工定制 | 是 |
| 材料等级 | 不锈钢 |

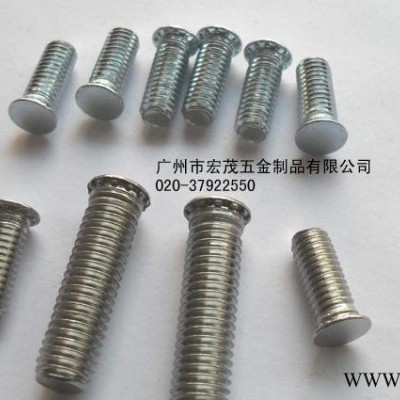

压铆螺钉，是压铆螺柱行业里用车床车削出来的螺柱，它的材质一般有不锈钢的和碳钢的，还有铜的，铜材质可为分H59铜和H62铜。不锈钢的有分为不锈钢SUS304和不锈钢SUS303或者还有SUS302等的，碳钢的一般我们说成易削铁的。就是容易车削的铁棒.压铆螺钉是一款用在钣金上使用的紧固件产品。
压铆螺钉源于美国PEM/TEXRON等公司专业为电信行业、钣金行业、电子电器等产品生产的专用的五金产件，国内目前生产的压铆螺钉都是参考PEM标准生产，形状有圆头和六角头两种。
生产压铆螺钉的材料一般采用碳钢和SUS304不锈钢两种，碳钢材料的压铆螺钉在生产完成后需热处理和镀锌。、
在使用过程中需在基体上开一个小孔，将压铆螺钉放入孔内，采用铆压设备平行的均匀的在头部平压，因压铆螺钉的头部下有齿纹压花，当压入后，基体在压铆螺钉的周围产生变形，和齿纹发生咬合现象，从而形成一个牢固的外螺纹。
压铆螺钉有公制和美制两种标准，具体牙纹和普通紧固件一样。

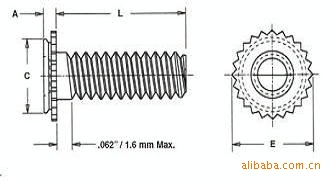

产品尺寸
该紧固件用于铣削铆接在盲孔内，能承受较大的负重。隐藏头部使得即使面板从反面紧固也能使铆接处保持光滑。 | 产品表述及编号内容 | |
| 型号 | CFH C-M4-8 CH为型号(CH=短柄,CFH=长柄); C为代码(A=铝,C=不修钢) | |
| 螺纹编码 | CFHC-M4-8 | |
| 长度编码 | CFHC-M4-8 | |
| 产品材料及表面处理 | ||
| 材质 | 300系列不锈钢 | |
| 表面处理 | 钝化 | |
| 适应板材硬度 | HRB70以下 | |
| 螺纹 | ExternalANSI B1.1 2A /ANSI / ASMEB1.13M, 6g | |
所有尺寸单位为英寸
| 螺纹尺寸 | 类型 | 螺纹编码 | 长度编码“L”±0.4 | 板材最小厚度 | 安装孔尺寸+.003 -.000 | 板孔最小深度 | A 最大 | E±.010 | C 最大 | 孔中心与安装板边缘最小距离 | 连接零件最大孔 | ||||||
| 产品材质 | |||||||||||||||||
| 铝材 | 不锈钢 | ||||||||||||||||
| M3*0.5 | CHA | CHC | M3 | 6 | 8 | 10 | 12 | 16 | 20 | 1.6 | 4.37 | 1.1 | 1.1 | 5.21 | 4.35 | 4 | 3.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
| M4*0.7 | CHA | CHC | M4 | 8 | 10 | 12 | 16 | 20 | 25 | 1.6 | 7.37 | 1.1 | 1.1 | 8.33 | 7.35 | 5.6 | 4.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
| M5*0.8 | CHA | CHC | M5 | NA | 10 | 12 | 16 | 20 | 25 | 1.6 | 7.93 | 1.1 | 1.1 | 8.89 | 7.9 | 6.4 | 5.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
产品与板的铆接
产品的性能数椐
| 产品类型 | 螺纹编码 | 扭出力 (N.m) | 安装板材质 | |||
| 冷轧钢 | 5052-H34铝合金 | |||||
安装力 (KN) | 推出力 (N) | 安装力 (KN) | 推出力 (N) | |||
| CHC | M3 | 0.5 | 8 | 1065 | 6.2 | 575 |
| M4 | 2 | 17.8 | 1200 | 12.5 | 800 | |
| M5 | 3.6 | 22.2 | 1290 | 17.8 | 930 | |
| CFHC | M3 | 0.5 | 8.9 | 1065 | 6.7 | 890 |
| M4 | 2 | 14.7 | 1955 | 13.3 | 1375 | |
| M5 | 3.6 | 17.8 | 3020 | 15.6 | 1600 | |
| CHA | M3 | 0.3 | 6.2 | 555 | ||
| M4 | 1.2 | 12.5 | 645 | |||
| M5 | 2.16 | 17.8 | 755 | |||
| CFHA | M3 | 0.3 | 6.7 | 845 | ||
| M4 | 1.2 | 13.3 | 1065 | |||
| M5 | 2.16 | 15.6 | 1330 | |||
其它需要考虑的因素

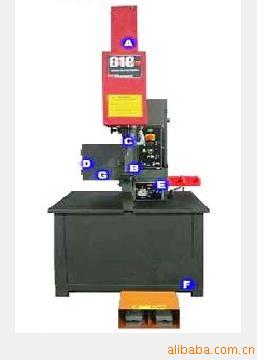

无论是手动安装还是自动安装CH系列产品，为了达到最佳安装效果，我们建议您使用安装机。有安装机需求，请联系我们。
C-412-220 小型机身（并可加配移动底座） |  |
| C-618PLUS-H HAEGER的本地化机型，最具竞争优势,手动压接，适用中型工件和小批量压接 ▲6 吨 (54kN) 冲压载荷，18英寸 (457mm)喉深 ▲可靠性强，性能高，全液压驱动 ▲在原来618的基础上提高了15%的压接速度 ▲含Haeger 的专利安全系统 ▲全液压驱动 ▲因基材的不同可设置不同的驻留载荷时间 ▲可在任何行程点施加工作压力 |  |
