| 品牌 | 旭一电器 |
|---|---|
| 型号 | BXDM |
| 额定电流:10-600A（A） | 外壳材质:铝合金/钢板/不锈钢/工程塑料 |
| 加工定制:是 | 短路关合电流:2000A（KA） |
| 壳体防护等级:IP54/IP65 | 规格:按要求定做 |
| 产品认证:防爆合格证 | 外形尺寸:按要求定做（mm） |

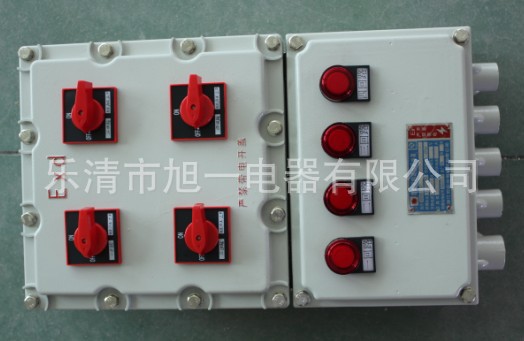

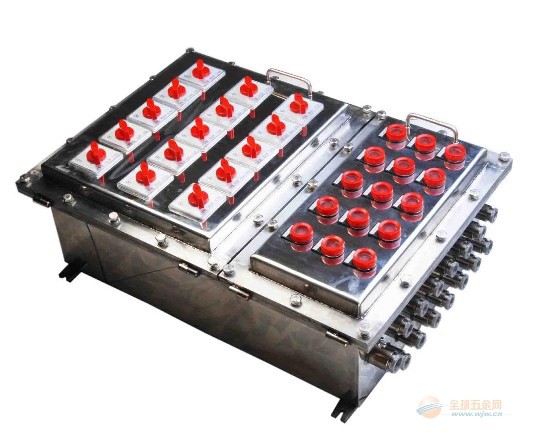

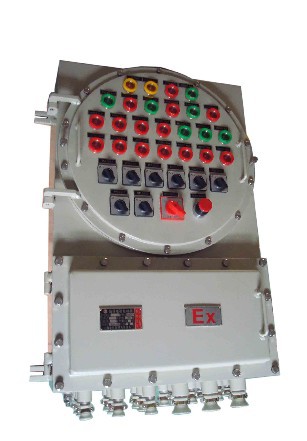

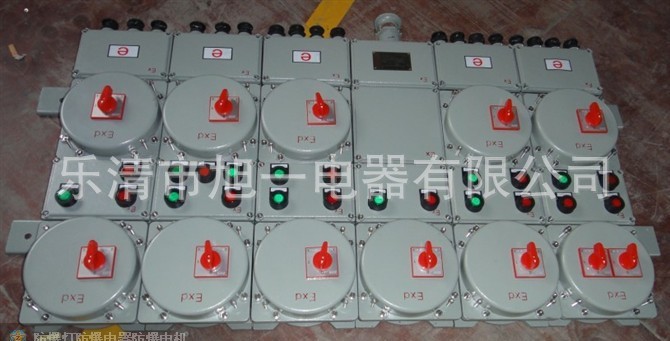

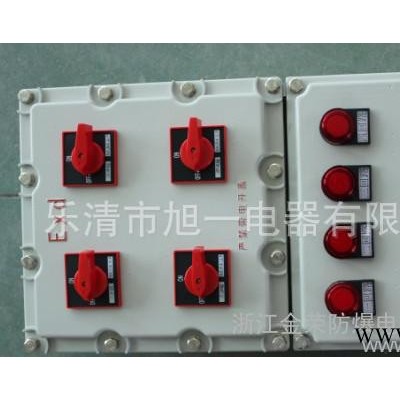

BXM（D）防爆照明（动力）配电箱
产品内部可配（总开关）塑壳断路器、小型断路器（具有过载及短路保护功能）、交流接触器、热继电器、信号灯、按钮、开关，装施耐德，正泰，德力西，ABB等元件，防爆性能及电气性能可靠。

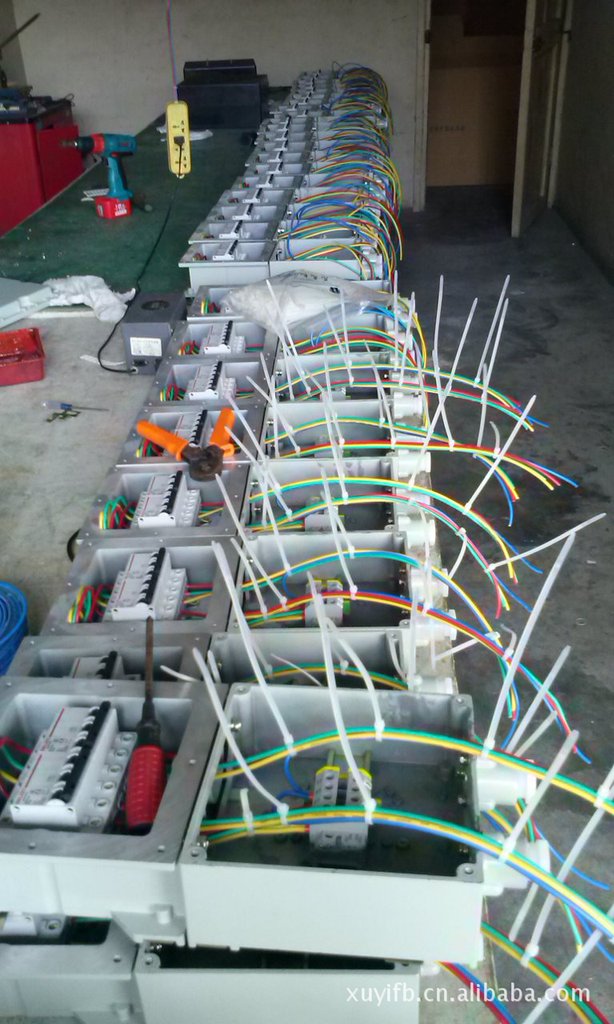

防爆照明动力配电箱内部导线采用OT接线端子冷压接，并穿套管进行绝缘处理，接线端子采用专用带防松瓦垫紧固，确保电气性能的稳定性和安全性。

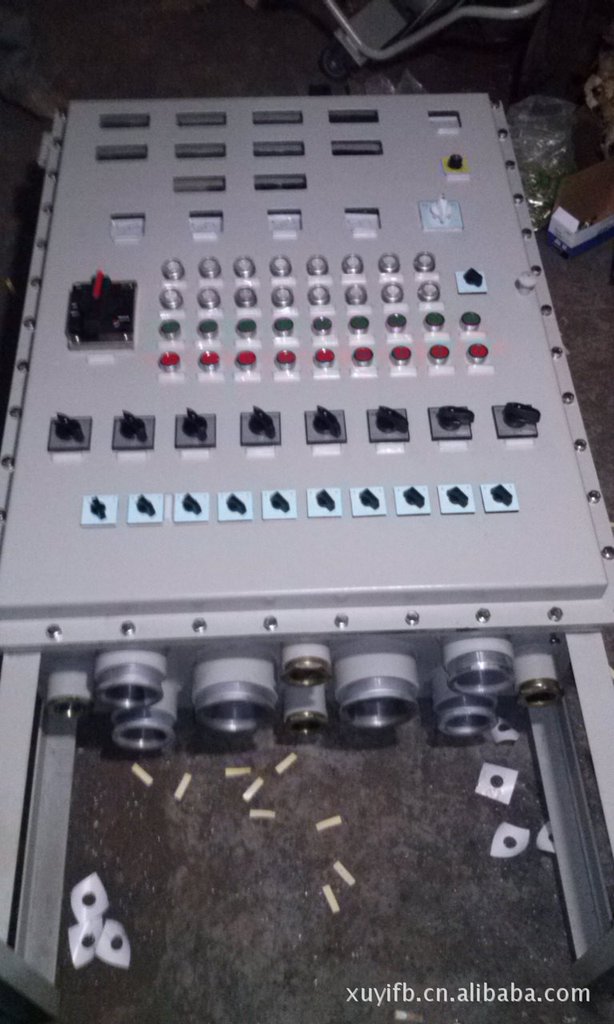

电缆进出线方向，可按用户要求做成上进上出、上进下出、下进下出、下进上出等多种形式。进出线口采用管螺纹，配置电缆夹紧密封装置，钢管、电缆布线均可。

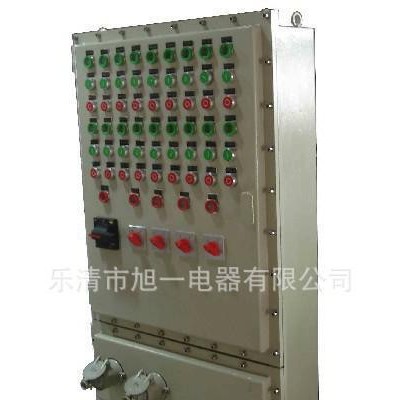

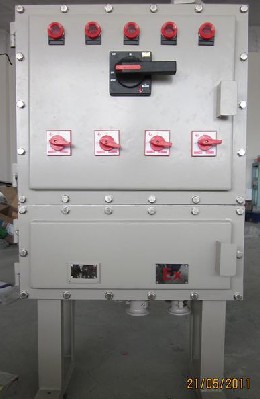

防爆照明动力配电箱安装方式一般为挂式，特殊要求时可做成立式、座式或配电柜式。
一、防爆照明动力配电箱适用范围
1.适用于1区、2区危险气体场所；
2.适用于IIA、IIB、IIC类T1-T6组**性气体或蒸汽环境；
3.适用于户内、户外（IP54、IP65*）
4.适用于可燃性粉尘场所；
5.适用于石油开采、储存、化工、医药、纺织、印染、军工及军事设施等**性危险环境；
6.用于照明或动力线路的电源配电。
二、防爆照明动力配电箱技术特点
1.铝合金外壳压铸成型，表面喷塑，外形美观；
2.内装C65N、NC100H及S25□S高分断小型断路器、M611或GV2电动机保护器、3VE1空气开关CM1塑壳断路器及信号灯等元件；
3.具有过载、短路保护功能；
4.模块结构，各种回路可根据用户需要自由组装；
5.可根据用户要求特制，如加装电涌保护器、电流表、电压表等；
6.钢管货电缆布线；
7.可作为动力电路配电之用或电气设备起动之用，还可动力配电、电磁起动混用。
三、防爆照明动力配电箱技术参数
1.执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
2.防爆标志：Exd II BT4、Exd II CT4
3.额定电压：AC220/380V
4.主回路额定电流：10-400A
5.防护等级：IP54（IIB）、IP55（IIC）、IP65（DIP）
6.防腐等级：WF1
四、防爆照明动力配电箱订货须知
用户在订货时，须注明配电箱的回路数，各回路相应的是电流以及断路器的级数，若须带漏电功能，则还需注明，若需带总开关则请注明总开关的电流及级数，并注明进出线方向，进出线规格及对应的数量。照明配电箱开关布局及安装尺寸部分可参照后面的外形及安装举例动力照明混合时，按动力配电箱造型。一般情况下，用户必须提供配电电气系统图。
