| 机组 | HANSI翰丝HS15KVA发电机组 |
|---|---|
| 款式 | 12KW静音柴油发电机 |
| 关键词 | 12kw三相便携式发电机 |
| 产地 | 上海 |
| 额定电压 | 230/400V |
| 额定功率 | 12KW |
| 机组型号 | HS15KVA |
| 频率 | 50HZ |
| 起动方式 | 电启动/自启动 |
| 输出电压 | 230/400V |
| 相数 | 三相 |
| 品牌 | HANSI翰丝 |
| 加工定制 | 否 |
| 质量认证 | ISO9001 |

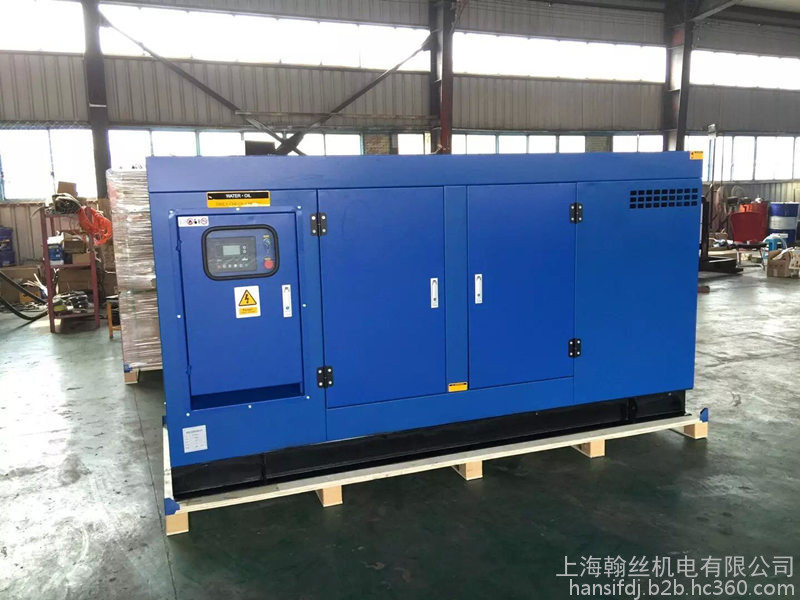

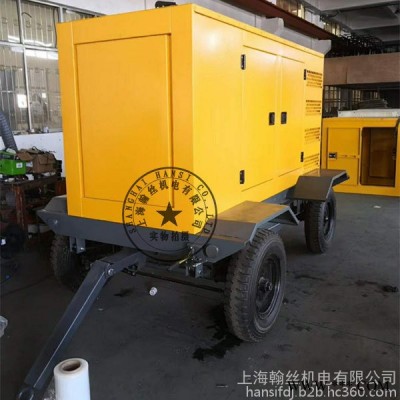

HANSI翰丝HS15KVA柴油发电机
控制屏通过电缆与机组连接。自动化柴油发电机组的控制系统框图，主要由市电监测、油机电监测、自起动控制器、显示报警装置、市电切换电路及油机电切换电路等部分组成。市电监测、油机电监测、切换电路和自起动控制器均采用继电器逻辑控制。该发电机组的传感器与控制执行机构框图。该控制系统的主要功能有自动起动、自动升速、自动供电、自动停机、油压过低报警、水温过高报警、升速失败报警和三次起动失败报警等功能。在发出故障报警的同时，自动关闭柴油机的油门，实现自动停机。
自动起动和自动供电：当市电中断时，市电切换电路立即切断市电供电电路，同时，市电监测电路通过自起动控制器使起动电动机运转，从而起动柴油发电机组。起动成功后，润滑油油压上升，当油压升到规定值时，起动成功油压传感器，接通润滑油路电磁场阀的控制电路，该电磁阀把升速油缸的油路打开，柴油机的压力润滑油推动油缸活塞，带动油门手柄向升速方向移动，在升速限位控制器的作用下，柴油机工作在额定转速。此时，在自动电压调节器的作用下，发电机输出额定电压。然后，柴油机电切换电路接通，柴油机发电机开始给负载供电。
| 翰丝动力Hansi Power | 翰丝动力12KW柴油发电机组详细参数 | |
| 型号 Model | HS15KVA / HS15KVA-ATS | |
| 备用功率 Standby Power | 12.8 KW / 16KVA | |
| 主用功率 Prime Power | 12KW / 15KVA | |
| 动力参数 Engine Data | 型号 Model | N485D |
| 气缸数 Cylinder Number | 4 | |
| 缸径×行程 Bore×Stroke（mm） | 85×95 | |
| 排量 Displacement（L） | 2.156 | |
| 标定转速 Rated RPM（r/min） | 1500 | |
| 稳定调速率 Rated Speed Regulation % | ≤5 | |
| 标定工况燃油消耗率 Rated Fuel Consumption（g/kW·h） | ≤245 | |
| 气缸套型式 Cylinder Head Type | 湿式 Wet type | |
| 柴油机型式 Diesel Generator Type | 直列、水冷、四冲程 Direct line,Water-cooled,Four stroke | |
| 进气方式 Intake Type | 自然吸气 Natually-Aspirated | |
| 燃烧室型式 Combustion Chamber Type | 直喷式 Direct Injection | |
| 润滑方式 Lubricating System | 压力、飞溅复合式 Pressure,Split,Complex | |
| 起动方式/Starting method | 电起动Electric starter / 自启动ATS | |
| 飞轮壳规格 Flywheel Cover Specification | SAE4＃ | |
| 飞轮规格 Flywheel Specification | SAE7.5″ | |
| 排风风扇直径 Exhaust Fan Diameter（mm） | φ410 | |
| 飞轮齿数 Flywheel Teeth Number | 109 | |
| 加机油量 Add Oil Capacity | 5L | |
| 电机参数 Alternator Data | 电压 Voltage (V) | 380/220 |
| 频率 Frequency (HZ) | 50 | |
| 绝缘等级 Insulation Class | S | |
| 额定电流 Rated Current (A) | 22.7 | |
| 相数 Phase | 3 | |
| 海拔要求 Altitude | ≤1000m | |
| 功率因素 Power Factor | 0.8 | |
| 稳态电压调整率Voltage Regulation,Stead State | ≤±1% | |
| 接线方式 Connecting Type | 三相四线，Y型绕接 3 Phase and 4 Wires,"Y" type connecting | |
| A.VR | SX460 | |
| 周围环境温度 Environment Temperature (°c) | 40 | |
| 励磁方式 Exciter Type | 无刷自励 Brushless,self-exciting | |
| 防护等级 Protection Grade | IP23 | |
| 尺寸 Dimension | 静音机组外形尺寸 长×宽×高 Silent Type's Dimension Length × Width × Height (mm) | 1800×850×1100 |
| 静音机组净重 Silent Type's Net Weight（Kg） | 658 | |
| 其他 | 品牌 | HANSI翰丝 |
| 负责人 | 蔡经理 | |
| 致电 | ①③⑨①⑦①⑨②⑤⑤④（+V） | |
| Q | ②②①⑦④①④①②② | |
HANSI翰丝HS15KVA柴油发电机
