加工定制:是
类型:给料机
起订:1台
供应:9999台
| 加工定制 | 是 |
|---|---|
| 类型 | 给料机 |
| 品牌 | 九州 |
| 型号 | GY |
一、产品概述

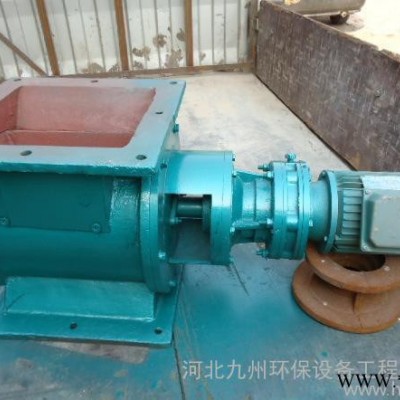

GY型刚性叶轮式给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去。本给料机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。GY型刚性叶轮式给料机是一种定量给料设备。本机配用BLY系列摆线针轮减速机，它通过减速机出轴直接与主轴刚性连接，从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片，其上装有橡胶密封片，用压板压紧，密封片紧贴外壳内壁。当电机旋转时，主轴、叶轮同时旋转，物料从上部料仓通过时料口进入叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。
二、主要技术参数
型号规格
| 生产能力
| 叶轮转速
| 进出口尺寸
| 传动方式
| 摆线针轮减速电动机
| 给料机本体外形尺寸
| 给料机本体重量
| ||
型 号
| 功 率
| 转 速
| |||||||
GY-Φ200×200
| 7
| 34
| 200×200
| 摆
| BLY18-43
| 1.1
| 34
| 510×300×300
| 67
|
GY-Φ200×300
| 10
| 34
| 200×300
| BLY18-43
| 1.1
| 34
| 610×300×300
| 77
| |
GY-Φ300×300
| 23
| 34
| 300×300
| BLY18-43
| 1.1
| 34
| 690×400×450
| 155
| |
GY-Φ300×400
| 31
| 34
| 300×400
| BLY18-43
| 1.5
| 34
| 790×400×450
| 174
| |
GY-Φ400×400
| 53
| 34
| 400×400
| BLY22-43
| 3
| 34
| 830×520×600
| 231
| |
GY-Φ400×500
| 67
| 34
| 400×500
| BLY22-43
| 3
| 34
| 960×520×600
| 268
| |
GY-Φ500×500
| 106
| 34
| 500×500
| BLY22-43
| 4
| 34
| 960×640×760
| 550
| |
三、工作原理
当变速时由蜗杆付通过装在同一主轴上的刮板，供给叶轮和测量叶轮实现给粉。煤粉自煤粉斗流入给粉机上部体内的隔板上及其缺口下面的供给叶轮的齿槽内，旋转的叶轮带着煤粉在供给叶轮壳内转180度给叶轮壳缺口处，落到测量叶轮内的齿槽，测量叶轮再转180度又把煤粉带部体内的缺口片，煤粉即落入出粉管中，按此过程就达到连续、均匀给粉的防止停机时煤粉自流的目的。
四、外形尺寸
本机主体由外壳、叶轮、主轴、端盖等零部件装配而成，结构紧凑，造型美观。
本机配用BLY系列摆线针轮减速机。
型号
| L
| L1
| L2
| H
| H1
| F
| E
| E1
| E2
| E3
| G
| G1
| G2
| G3
| n
| d
|
GY-Φ200×200
| 953
| 510
| 443
| 300
| 150
| 15
| 300
| 260
| 200
| 140
| 300
| 260
| 200
| 140
| 8
| 17
|
GY-Φ200×300
| 1053
| 610
| 443
| 300
| 150
| 15
| 300
| 260
| 200
| 140
| 400
| 360
| 300
| 200
| 8
| 17
|
GY-Φ300×300
| 1133
| 690
| 443
| 450
| 225
| 15
| 400
| 360
| 300
| 200
| 400
| 360
| 300
| 200
| 8
| 19
|
GY-Φ300×400
| 1258
| 790
| 468
| 450
| 225
| 15
| 400
| 360
| 300
| 200
| 520
| 480
| 400
| 2×150
| 10
| 19
|
GY-Φ400×400
| 1373
| 830
| 543
| 600
| 300
| 16
| 520
| 480
| 400
| 2×140
| 520
| 480
| 400
| 2×140
| 12
| 19
|
GY-Φ400×500
| 1473
| 930
| 543
| 600
| 300
| 16
| 520
| 480
| 400
| 2×140
| 620
| 580
| 500
| 3×140
| 14
| 19
|
GY-Φ500×500
| 1523 、
欢迎来电咨询订购13315753890 | 960
| 563
| 760
| 380
| 26
| 640
| 580
| 500
| 3×140
| 640
| 580
| 500
| 3×140
| 16
| 19
|
