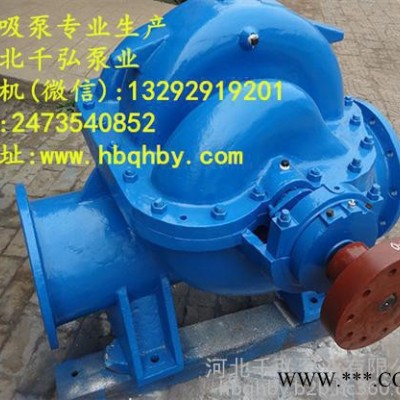

S双吸泵，SH双吸泵的产品结构：

   1， S，SH型系列双吸泵(S型中开泵)结构：S(SM、SF、SY)型单级双吸中开泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，与泵轴线垂直，检修时不需拆卸进、出水管路，拿开泵盖即可取出转子部件。

2，河北千弘泵业专业生产S型双吸离心泵，SH型双吸离心泵主要由泵体、泵盖、叶轮、密封环、轴套、轴承等零部件组成，泵体与泵盖构成叶轮工作室，叶轮轴向力通过叶片对称布置平衡轴承：泵两端为滚动轴承支撑转子部件，用油脂润滑，入口直径太于700mm采用稀油润滑。

3，S、SH型双吸泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺顺时针旋转;

 4，河北千弘泵业有限公司的SH型中开泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为**碳素钢外，其馀多为铸铁制成；

5，S/SH双吸泵的泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。

河北千弘泵业专业生产的S、SH双吸离心泵介绍

1，S、SH型单级双吸离心泵（简称：S、SH型中开泵），系属新型单级双吸卧式中开离心泵类产品。该泵具有高效节能、应用范围广、轴向力平衡、寿命长、中开式结构、维修方便、快捷,。

2，主要用途S、SH型中开式单级双吸离心泵适合输送各种清洁或带有微量颗粒的中性或弱腐蚀性液体。中开泵适用于自来水厂、灌溉、排水泵站、电站、工业供水系统、空调系统、消防系统、船舶工业、亦适合炼油工业中作一般性用途。

3，河北千弘泵业有限公司专业生产的S、SH型单级双吸泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。

4，S、SH型单级双吸泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为**碳素钢外， 其馀多为铸铁制成。

       S、SH型单级双吸中开泵详细说明

1， S、SH型单级双吸中开泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。轴封为软填料密封;亦可改为机械密封。

 2，S、SH型单级双中开泵适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。

3，S,SH系列双吸泵是高效节能产品，具有结构简单，性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

4，S双吸泵，SH双吸泵水泵的构造形式对泵房的大小、结构形式和泵房的内部布置等均有影响。因而对泵站造价很有关系。对于水源位很低，必须建造很深的泵站时，选用立式泵可使泵房面积减小，降低造价。

S双吸泵，SH双吸泵主要参数：

扬 程 H ≤200m，

工作温度 T ≤105℃

固体颗粒 ≤80mg/L

工作许用压力 ≤25

许用试验压力 ≤37.5
