品牌:中盛电气
额定电流:630
额定电压:10kv
起订:1套
供应:999套
发货:15天内
| 额定电流 | 630 |
|---|---|
| 额定电压 | 10kv |
| 防护等级 | IP40 |
| 规格 | 1000*1500*2300 |
| 类型 | 软起动器 |
| 适用电机 | 三相电机 |
| 用途 | 减压起动 |
| 操作方式 | 自动 |
| 品牌 | Schneider/施耐德 |
| 型号 | ZSSGQH |
| 加工定制 | 是 |
| 质量认证 | ISO9001 |
| 应用场景 | 电动机控制与保护 |
| 是否可逆 | 是 |

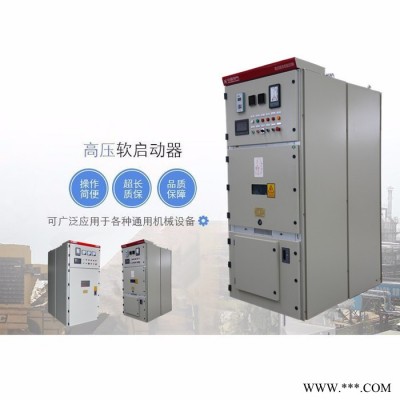

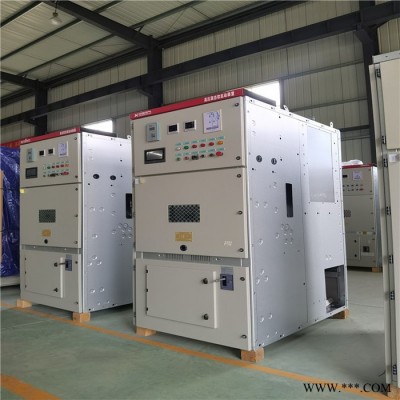

施耐德三合一高压电机软启动柜说明书 ZSSGQH固态启动柜的技术指标
高压电机软启动柜说明书：
ZSSGQH系列高压固态软起动装置通过控制晶闸管的触发角来控制输出电压，以达到高压电机软起动目的。在电机起动过程中，软起动装置按照预先设定的起动曲线，使电机平滑加速，旁路开关合闸，电机起动完成。电机运行过程中，软起动装置实时测量电流、电压等参数，并提供各种故障保护。本位为参考价格，如有需求，请咨询：13339802093 师工 微信手机同号
ZSSGQH高压固态软起动系统获计算机软件著作权登记证书
ZSSGQH高压固态软起动系统软件测试报告
ZSSGQH高压固态软起动控制器获得证书
ZSSGQH高压固态软起动装置型式试验报告
使用环境
? 环境温度：-10℃～+40℃；
? 相对湿度：＜85%，不凝露；
? 海拔高度：不超过1000m（超过时须特殊设计）；
? 安装地点：垂直倾斜度不超过50，无火灾、导电尘埃、腐蚀性气体及剧烈振动。
执行标准
GB∕T 34927-2017 《电动机软起动装置 通用技术条件》?
GB/T 14048.1-2001 《交流中压接触器和基于接触器的电动机起动器》
JB/T 10251-2001 《交流电动机电力电子软起动装置》
GB/T3859.1-1993 《半导体变流器基本要求的规定》
? GB/T3859.2-1993 《半导体变流器应用导则》
GB/T13422-1992 《半导体电力变流器电气试验方法》
GB3906-2006 《3~35kV交流金属封闭开关设备》
DL/T593-2006 《中压开关设备和控制设备标准的共用技术要求》
GB3309—89 《高压开关设备常温下的机械试验》
GB50150-91 《电气装置安装工程电气设备交接试验标准》
固态启动柜的技术指标： 使用标准 GB∕T 34927-2017，GB3906-2006 安装地点 室内柜装式 负载种类 三相高压鼠笼式交流异步电动机/同步电动机 交流电压 AC3KV/6KV/10KV，±10%-15%； 绝缘电压 线电压10KV/绝缘电压42KV 过载容量 连续：120% 过载：150%，60秒 频率 50 Hz±2Hz或60Hz ±2Hz 主回路组成 3KV,12SCRS；6KV,18SCRS；10KV，30SCRS； SCR反向峰值电压 32.5KV 相序 允许在任何相序下工作 瞬时过电压保护 均压保护和dv/dt吸收网络 冷却方式 自然冷却或采取强迫风冷 旁路接触器 具有直接起动设备容量的真空接触器 防护等级 IP4X 控制方式 二线制（自保持方式）、三线制（点动方式） 起动间隔 间隔时间5-60分钟可设置 人机界面 7寸或10寸触摸屏 测量数据 系统频率、三相线电压、三相电流、平均电流 计算数据 负载率、起动实时触发角、运行计时、每次起动时间、起动闭锁等 故障记录 开始和复归时间，故障名称，300条记录 通信 1、RS485通信，2、Ethernet通信
