品牌:龙变电气
电压比:380/220
电源相数:三相
起订:1台
供应:786台
| 电压比 | 380/220 |
|---|---|
| 电源相数 | 三相 |
| 额定功率 | 0.5-3500KVA |
| 冷却方式 | 自然冷却 |
| 频率特性 | 低频 |
| 外形结构 | 立式 |
| 铁心形状 | EI型 |
| 冷却形式 | 干式 |
| 防潮方式 | 开放式 |
| 效率(η) | 50-60hz |
| 品牌 | 龙变电气 |
| 型号 | SBK,SG,BK |
| 绕组形式 | 双绕组 |
| 铁心形式 | 心式 |
产品介绍:
※ 变压器概述

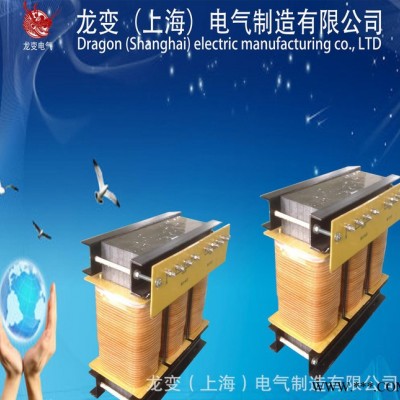

三相变压器是各种电源及电气设备的主要部件，三相变压器由迭片式铁芯组成，铁芯采用全新优质高硅硅钢片叠装，全斜接缝。本公司采用先进的制作工艺，有进口西班牙绕线机和全套真空压力浸漆设备,使变压器的绝缘等级达到F级或H级。整体浸渍不同绝缘等级的绝缘漆，能有效降低变压器噪声，渐少盐雾、霉菌等对变压器的影响。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。
※ 变压器特性
具有电压变换功能（如：△/Yo或Yo/△接法）
具有滤波抗干扰功能（如：可以去除三次谐波）
具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和无毒环保特性。
※ 变压器材料说明：
①铁芯
采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11、DW470、DW600的优质硅钢片，我们根据客户的要求和使用条件，选用最合适之材料，使变压器性能设计达到最佳。
②线材
采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。
③绝缘材料
采用绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。
※ 变压器相关参数如下：
相数 | 三相 |
容量 | 20KVA 可订做 |
输入电压 | AC:3P 380V 可定做 |
输出电压 | AC:3P 200V 1P 110V 可定做 |
产品尺寸 | 540*430*520mm 可定做 |
电压变动率 | ≤1.5% |
输出波形失真度 | 无失真（与输入波形比较） |
绝缘等级 | F级 |
工作效率 | 感应式（隔离式）≥97% |
适用频率 | 50/60Hz |
过载能力 | 允许超过1.2倍额定负载工作1分钟（可长期满载） |
噪声 | ≤35dB（一公尺内） |
温升 | ≤85℃ |
绝缘电阻 | ≥2MΩ |
抗电强度 | 2500VAC/1min |
设计寿命 | 10年 |
工作环境 | 温度：-20～+45℃湿度：≤95%RH不结露 |
工作场所 | 无腐蚀性气体及导电粉尘 |
安规标准 | 产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准 |
冷却方式 | 干式风冷 |
防护等级 | IP00、IP20、 IP23、IP44（可按客户定制） |
使用环境 | 户外（户外使用时，请提供防护等级） |
※ 变压器的正常运行 所做的几项测试：
① 温度测试：
变压器运行状态是不是正常，温度高低是很重要的，一般在60℃-90℃。
② 负荷测试：
为了提高变压器的利用率，减少电能的损失，防止过负荷运行，在运行中，必须测定变压器真正能承载能力，测定时间用钳表直接测定。 电流值应为变压器额定电流的75-90%，超过时说明过负荷，应立即进行调正。
③ 电压测定：
变压器的电压变动量应在额定电压±5%以内。如果超过这一范围，应采用分接头调正，使电压达到规定范围。一般用电压表分别测试次级电压。
4 绝缘电阻测定：
为了使变压器始终处于正常运行状态，必须进行绝缘电阻测定，以防绝缘受潮和发生事故。测定变压器的绝缘时应在停电情况下进行，利用兆欧表测定绝缘电阻，要求所测电阻值不低于以前所测的值。
※ 变压器 使用说明：
① 打开包装箱，取出说明书及变压器，仔细阅读《使用说明书》，以便正确使用。
② 使用前必须测量电网电压 看是否为额定电源电压值，允许偏差±5%，若超过或低于该范围，应考虑前端添加稳压电源。
③ 使用是应选用截面积足够的母线进行连接，及时拧紧接线端子的螺母，并应将接地螺钉进行可靠接地。
4 按标示接线，检查无误后，即可通电使用
5 变压器通电工作后，其铁心和线圈发热，属于正常现象。若升温过高（铁心温升超过80K线圈温升超过90K）甚至冒烟，则应切断电源重新检查您所使用电器的容量，且予以调整。
※ 变压器订货须知：
产品型号 额定容量 额定电压 工作方式 绝缘等级 防护等级
其他特殊要求在技术协议中再行规定。
技术参数：
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
变压器用途：
| 1、若电网三次谐波和干扰信号比较严重，采用隔离变压器，可以去掉三次谐波和减少干扰信号。 |
| 2、采用隔离变压器可以产生新的中性线，避免由于电网中性线不良造成设备运行不正常。 |
| 3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。 |
| 4、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染，起到净化电网的作用。 |
| 5、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性，得到能反应实际情况的控制信号。 |
| 6、若负载不平衡，也不影响稳压电源的正常工作。 |
选择理由：
1、科学合理的设计，将电压变动率控制在1~1.5%以内。
2、采用优质全新硅钢片制做，有效减少铁损，提高效率。
3、采用高度耐温优质线材制做，自身损耗降至最低，大大提高功效。
4、采用H级绝缘， 耐高温绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。
5、高效率设计，达98%以上。
6、外观设计美观、新颖，功率密度大，体积小，空间使用率高。

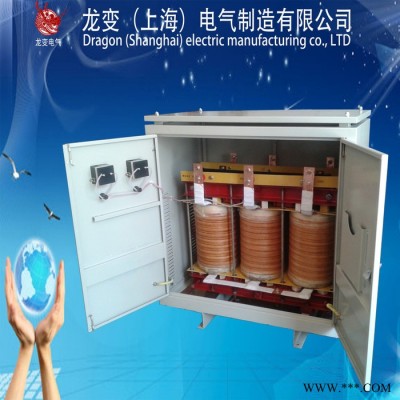

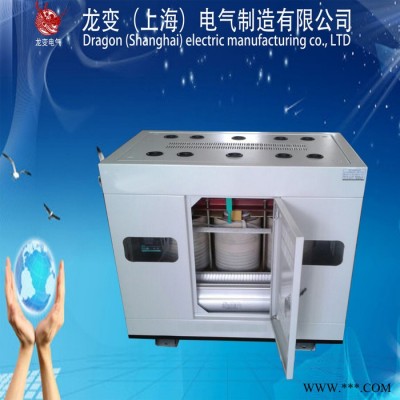

7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等，以便移动。
使用条件：
1适用海拔高度：≤5000m
2环境温度：-15℃～+45℃
3相对湿度：≤90%
4安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
企业介绍:龙变(上海)电气制造有限公司座落于中国大都市__上海.是一家专业生产销售,技术服务,产品研发以及保养为一体的综合性企业.
本公司拥有雄厚的技术力量,先进的生产设备,精湛的工艺技术,检测设备齐全,高效的管理理念,产品质量可靠.公司生产的变压器,稳压器,电抗器,调压 器,UPS不断电源，三相自耦起动器，高低压成套，照明配电箱壳体，动力控制箱，以及各种定做特殊产品,在激烈的市场中崛起,赢得了广大顾客的信任.
在新的世纪里,龙变电气坚持从“质量第一”,“信誉第一”的 宗旨,坚持优良品质,科技创新的精神,以可靠的质量,一流的服务取信于用户,愿与新老顾客真诚合作,携手并进共创辉煌的明天.
定制说明:用户在购买产品时须知：1、变压器的基本型号规格，容量及数量。2、变压器的初、次级电压。3、提供初次级电压时，同时提供各电压的容量分配，或参考案例来选取合适型号规格的产品。4、本公司产品外形和安装尺寸仅供参考。如尺寸需要改变可在订货时特殊说明。注：如用户有特殊要求，本公司可代为设计制造。
