| 电抗系数 | 0.0135 |
|---|---|
| 绝缘结构 | 干式电抗器 |
| 用途 | 输入电抗器 |
| 有无铁心 | 铁心式电抗器 |
| 额定电压 | 400V |
| 品牌 | 和电 |

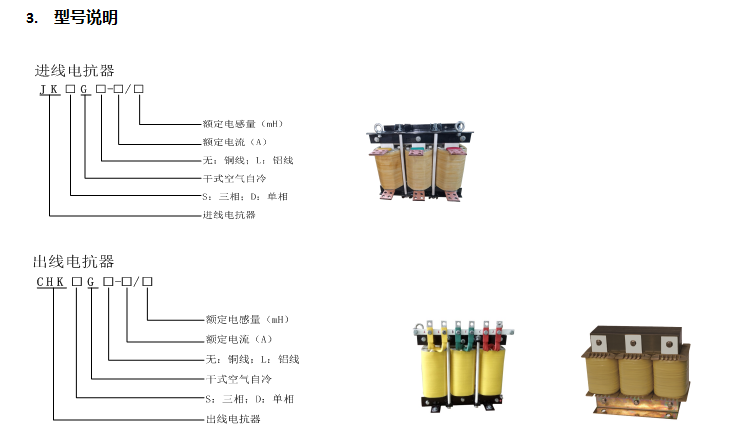

| 型号 | 1 |

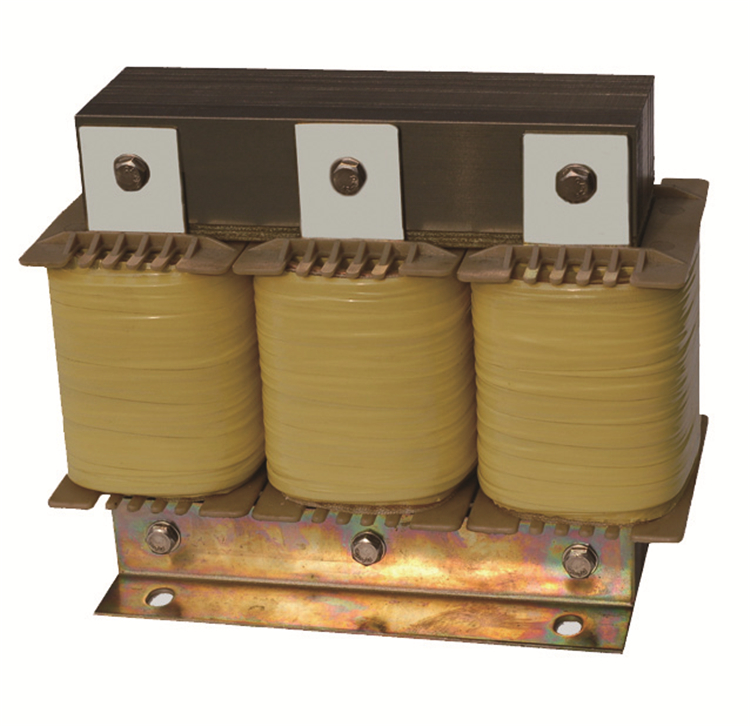

输入输出电抗器 1.产品说明输入电抗器的作用是限制变频、变流装置换相时电网侧的电压降，抑制谐波对直流调速整流单元及变频器、整流单元、整流回馈单元的影响；以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。电抗器的电压降选择与电网功率、变频装置的视在功率比值有关。对直流调速而言，建议电抗器的相电压降，选择电网相电压的4%。对变频器而言，一般选择2%，当电网电网短路功率与整流/回馈单元视在功率大于50:1时，选择4%输出电抗器的作用是限制电机连接电缆的容性充电电流及电机绕组上的电压上升率。用于钝化变频器输出电压(开关频率)的陡度，减小对逆变器中的功率元件（如IGBT)的扰动和冲击。并能抑制变频器输出的谐波，起到减小变频器噪声的作用。电抗器电感量大小根据连接电缆长度计算，一般为电网相电压的1-4%之间。2.性能参数?用于1KV以内系统。(如果高于1KV以上另行设计)；?压降选择：1% -- 4%；额定绝缘水平3kV-1min；常用绝缘等级为B级，F级，H级；?正常运行时，电抗器温升不高于65K；电抗器的噪音≤65分贝；?电抗器能在不大于1.35倍额定电流下长期运行；三相电感量0+5%，平衡度不超过3%；
