| 测量范围 | 13~13000 |
|---|---|
| 类型 | 容积式流量计 |
| 品牌 | 汉德测控 |
| 型号 | LC |
| 加工定制 | 是 |
一、油脂流量计简介：
我司生产的油脂流量计是一种容积式流量计，此种流量计精确度高于电磁流量计，是精确度中的佼佼者。适用于高粘性介质，在化工、医疗、石油、食物等各个方面都有使用。
二、油脂流量计工作原理：

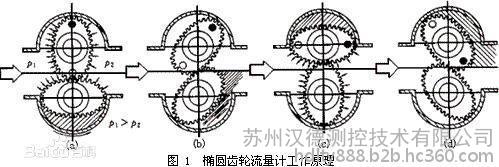

油脂流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。
三、油脂流量计的优势：
油脂流量计又称定排量流量计，简称PD流量计，在流量仪表中是精度较高的一类，特别适用于高粘度介质流量的测量。
油脂流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复的充满和排放该体积部分流体的次数来测量流体体积总量。
四、油脂流量计选型表：
型号 | LC-A铸铁 | LC-E铸钢 | LC-B不锈钢 |
|
|
|
公称压力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 |
|
|
|
被测液体粘度 | 2 — 200 mPa.s |
|
|
|
|
|
被测液体温度 | -20℃～+100℃ |
|
|
|
|
|
流 量 范 围 m³h |
|
|
|
|
|
|
型号 精度等级 | LC-A铸铁 | LC-E铸钢 | LC-B不锈钢 |
|
|
|
公称口径（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 |
五、油脂流量计特点：
流量测量与流体的流动状态无关，这是因为油脂流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
油脂流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
六、油脂流量计的安装：
油脂流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。
油脂流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。
