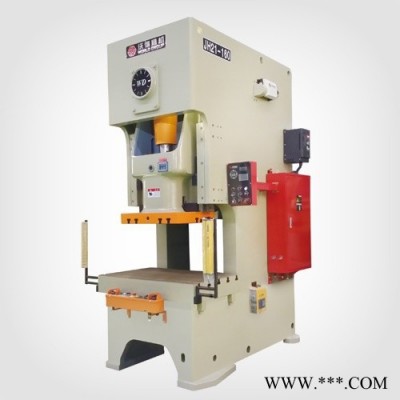

沃得精机JH21开式固定台压力机jh21全系列，河南总经销

价格:未填
产品类型:全新
动力类型:电动
工作台尺寸:1100/680
供应:10
发货:10天内

发送询价

产品类型	全新
动力类型	电动
工作台尺寸	1100/680
公称压力	125
喉口深度	500mm
滑块行程	180
控制形式	人工
类型	压力机
行程次数	50
重量	9550
主电机功率	11
适用行业	航空
布局形式	立式
作用对象材质	金属
品牌	沃得精机
型号	JH21

标准配置：





沃得高性能湿式离合器（引进日本技术）液压过载保护装置电动黄油润滑装置手动稀油润滑装置滑块及上模平衡装置误送检知接口 触摸屏电子式曲轴角度指示器凸轮控制器 电动滑块调整装置（JH21-60~400） 可编程控制器  滑块上部脱料装置  空气源快速接头  防震垫  工作灯空气吹料二度落预调计数器（触摸屏显示）





选用配置：





（用户选用，应在合同中注明）干式离合制动器 气压式模垫装置  光电式安全装置快速换模装置脚踏开关 自动送料输出轴调速电机、变频调速经典案例：





主要规格：





技术参数		代号	单位	JH21-25	JH21-45	JH21-60
滑块公称力		Pe	KN	250	450	600
公称力行程		Sp	mm	3	4	4
滑块行程		S	mm	80	120	140
行程次数	固定	n	times/min	100	80	70
	可变		times/min	60-100	50-80	45-70
封闭高度		H2	mm	250	270	300
封闭高度调节量		t	mm	50	60	70
滑块中心至机身距离		C1	mm	210	225	270
立柱距离		d1	mm	450	515	560
滑块底面尺寸	左右	a	mm	360	410	480
	前后	b	mm	250	340	400
模柄孔尺寸	直径	d	mm	40	50	50
	深度	i	mm	65	60	70
工作台尺寸	左右	C	mm	720	825	930
	前后	D	mm	400	440	520
落料孔直径		φ	mm	150	150	150
工作台厚度		H3	mm	80	110	130
工作台离地面距离		H1	mm	780	800	900
外形尺寸	前后	A	mm	1496	1585	1540
	左右	B	mm	945	1075	1200
	高	H	mm	2120	2391	2570
地脚螺栓距离	前后	a＇	mm	980	1075	1100
	左右	b＇	mm	690	760	840
电动机	型号			Y100L2-4	Y132S-4	Y132S-4
	功率		KW	3	5.5	5.5
重量			kg	2450	3550	5150

技术参数		代号	单位	JH21-80	JH21-125	JH21-160
滑块公称力		Pe	KN	800	1250	1600
公称力行程		Sp	mm	5	6	6
滑块行程		S	mm	160	180	200
行程次数	固定	n	times/min	60	50	45
	可变		times/min	40-60	35-50	30-45
封闭高度		H2	mm	320	350	400
封闭高度调节量		t	mm	80	90	100
滑块中心至机身距离		C1	mm	310	350	400
立柱距离		d1	mm	610	670	736
滑块底面尺寸	左右	a	mm	540	620	700
	前后	b	mm	460	520	580
模柄孔尺寸	直径	d	mm	50	70	70
	深度	i	mm	65	90	100
工作台尺寸	左右	C	mm	950	1100	1170
	前后	D	mm	600	680	760
落料孔直径		φ	mm	180	200	180
工作台厚度		H3	mm	140	155	165
工作台离地面距离		H1	mm	900	900	900
外形尺寸	前后	A	mm	1765	2040	2305
	左右	B	mm	1200	1320	1420
	高	H	mm	2725	3035	3215
地脚螺栓距离	前后	a＇	mm	1210	1430	1665
	左右	b＇	mm	920	1040	1140
电动机	型号			Y132M-4	Y160M-4	Y160L-4
	功率		KW	7.5	11	15
重量			kg	6450	9550	13600

技术参数		代号	单位	JH21-200	JH21-250	JH21-315
滑块公称力		Pe	KN	2000	2500	3150
公称力行程		Sp	mm	6	6	7
滑块行程		S	mm	250	250	250
行程次数	固定	n	times/min	45	30	30
	可变		times/min	25-45	20-30	20-30
封闭高度		H2	mm	450	500	500
封闭高度调节量		t	mm	110	120	120
滑块中心至机身距离		C1	mm	430	450	450
立柱距离		d1	mm	910	980	980
滑块底面尺寸	左右	a	mm	880	950	950
	前后	b	mm	650	700	700
模柄孔尺寸	直径	d	mm	70	70	70
	深度	i	mm	100	130	130
工作台尺寸	左右	C	mm	1390	1500	1540
	前后	D	mm	840	880	880
落料孔直径		φ	mm	200	200	200
工作台厚度		H3	mm	180	190	190
工作台离地面距离		H1	mm	1000	1000	1000
外形尺寸	前后	A	mm	2600	2660	2720
	左右	B	mm	1540	1640	1680
	高	H	mm	3800	3865	3865
地脚螺栓距离	前后	a＇	mm	2020	2100	2140
	左右	b＇	mm	1360	1460	1500
电动机	型号			Y180M-4	Y200L2-6	Y225M-6
	功率		KW	18.5	22	30
重量			kg	19200	23200	26600
