   “PC智能控制盒 Model:C” 是本公司继“PC智能控制盒 Model:B”后的一款全新产品，同时做了深入改良，在控制方式、灵活性、功能扩展性上都有一个质的飞跃，实现计算机系统对各路电器设备进行无线方式的控制，摆脱了有线的制约。标配的无线遥控模块距离在空旷地为1000米，如需更远，可以选择3000米的无线模块配置即可。“PC智能控制盒 Model:C”使用RS232接口或USB接口（我们提供的USB专用电缆）进行通信，确保可以在任何PC机或笔记本电脑上方便使用。

    “PC智能控制盒 Model:C”，可以利用PC电脑实现电器设备开关量控制的功能，成本低，使用方便，具有一定的实用性，使广大用户都能够用得起它。我们可以用它来控制各种电器的开关状态，当您把控制终端盒与用电器连接后，只需要在电脑前动动鼠标，就可以控制各路电器的开关状态了。您可以在自己家的电脑前来控制，也可以安装我们提供的远程控制软件通过Internet来进行远程的家电控制，不管在哪里，只要你所在的地方有Internet网络，你就可以轻松控制家中的电器设备。2011年，我们对控制盒进行了全新的改动，我们最新研发的最新版控制盒使用金属外壳，抗干扰性好，产品设计用料全部改用贴片元件，做工更精致，同时推出了1000米和3000米两种无线功率的配置，以适合不同客户的需求。

这是2011新款 PC智能控制盒 Model:C 主机外观

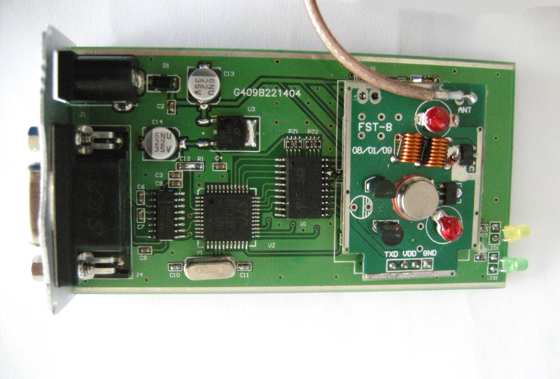

新款PC智能控制盒C型的内部做工，全部采用SMT贴片工艺。

这是2010年新款PC智能控制盒 无线遥控终端 体积更小巧，灵敏度更高


这是老款的塑料外壳控制盒主机和控制终端盒

    与“PC智能控制盒 Model:C”配套使用的控制终端盒。目前，我们提供的例子软件支持32个控制终端，如需更多控制终端数量，请与本公司联系，我们可以为您定制控制软件。用户如需进行二次开发，使用自己的软件来控制继电器，我们可以向您开放通信协议接口，您只需要按照我们的数据格式向串口发送数据就可以了。

    PC智能控制盒 C型自投放市场以来，已经有一定的时间，原本使用的是86型插座面板的形式，体积比较大，不适合用户嵌入到自己的系统或机壳中去，因此，现在我们对C型控制盒的无线终端进行了比较大的改动，一方面减小的安装体积，改善了接线方式，另一方面，新设计的电路提高了接收灵敏度以及获得更大的有效控制距离，电源采用电阻、电容通过火线降压形式，电源电路我们使用了大容量的滤波电容，同时选用优质芯片和元器件，改善了接收效果，同时也方便用户自己安装。

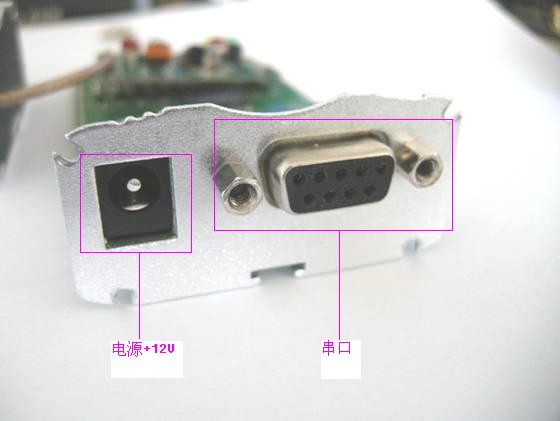

    控制盒后面板如图所示，控制盒背面分别为通信接口，电源插座。电源输入口用于输入DC12V电源，电源接口标准为：内正外负。通信接口为RS232标准串行口，用于PC与控制盒间数据通信，控制盒可以使用USB或RS232/RS485/RS422进行与主机通信，控制距离远，通用性强。

    控制盒面板如图所示，面板上共有2个LED指示灯以及1个信号发射天线，绿色的LED为电源指示灯，用于指示控制盒是否上电；黄色的LDE为控制信号指示，当无线控制盒向外发送数据时指示灯亮，空闲时不工作。

    系统安全性及兼容性说明：

    无线控制盒内部设计采用专用无线发射模块，与终端采用无线通信方式，用户不必担心因为终端用电器意外情况而对计算机系统造成破坏，所控电器最大负载电流为10A。配套控制软件具有很大的功能、性能升级余量，适用于各版本的WINDOWS操作系统。

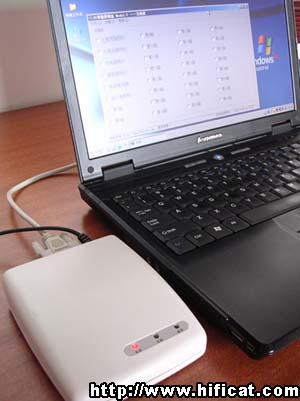

“PC智能控制盒 Model:C”与计算机相连实际运行照片。用户可以通过RS232串口或使用可选的USB专用通信线缆。 左图是老款PC智能控制盒C型与笔记本电脑相连

与“PC智能控制盒 Model:C” 配合使用的各控制终端，最多可以扩展至255路。

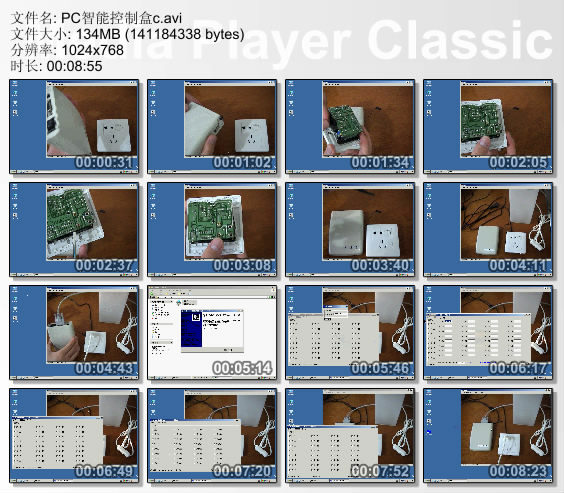

    这是我们的“PC智能控制盒 C型”的操作演示视频录像，大家可以点击下载视频文件进行观看，视频拍摄的是以前老款的操作演示，由于软件是一样的，所以同时适用于新款控制盒。注意，为了达到最好的显示效果，请全屏播放进行观看。-->> 下载高质量视频文件 //www.hificat.com/controller_c/pc_c.rar

精美的彩色外包装盒，质量、品质的实力体现！

关于软件使用的说明：

    首先，使用光盘中的SETUP.EXE安装文件来进行软件的安装。

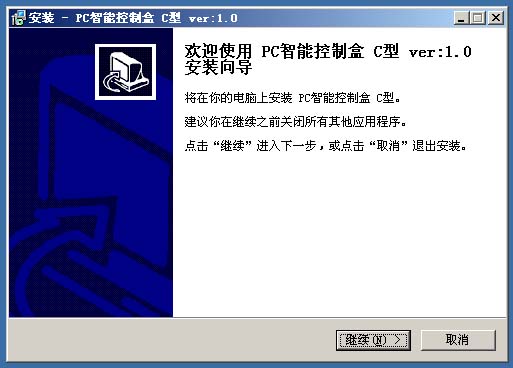

    “PC智能控制盒 Model:C”配套有自主开发的控制软件，此软件适用于Windows环境，方便用户操作。双击光盘中的SETUP.EXE安装文件即可进行软件的安装，如图所示。

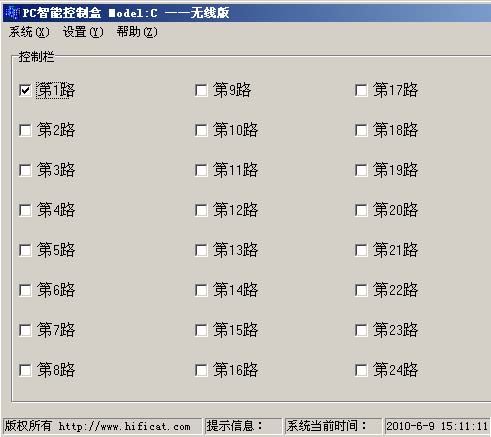

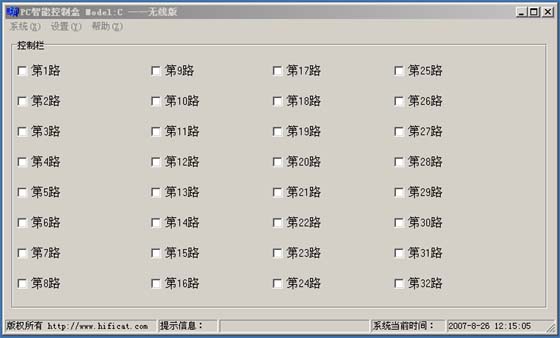

安装完成后，软件的快捷方式会出现于“程序”菜单中，启动软件如下图所示。

“PC无线智能控制盒C型”在配套软件的支持下，每个控制盒支持32路的开关状态。如需增加控制路数，只需增加终端盒数量即可（注意每个终端盒地址不可重复）。

下面以控制某一终端为例说明具体操作方法：

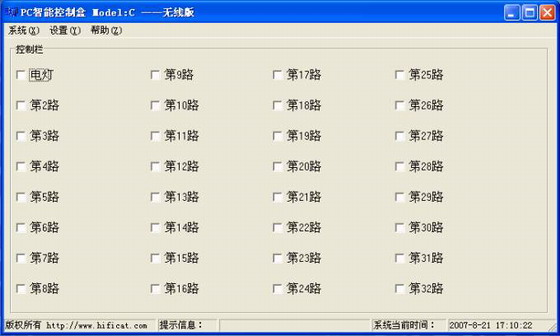

软件设置：用户第一次打开软件时为初始界面，每路的控制设备名称都没有设定，此时用户可以根据实际电器来设置每路的具体电器名称，如第一路控制的是一个电灯，则将“第一路”改名为“电灯”，具体操作方法如下：

设备参数：

1、  打开“PC智能控制盒 Model C”软件——>设置——>设备参数

2、  选择相应的COM口后按确定

通信测试：

软件中自带通信测试功能选项，可由用户测试PC与控制盒的连接状态。具体方法如下：

1、  打开“PC智能控制盒 Model C”软件——>设置——>通信测试

2、  点“测试”按钮后将显示测试结果。

设备名称设置：

3、  打开“PC智能控制盒 Model C”软件——>设置——>设备名称

2、在第一路后面文本框内输入“电灯”后确定。

其它几路设置方法类似。

地址码配置：

1、  打开“PC智能控制盒 Model C”软件——>设置——>地址码配置

2、  根据终端控制盒的地址码，将第一路的地址码设成与终端盒一样。如终端盒地址为11111010，则在第一路的地址码也要设成：11111010。

设置好后点确定。

到些，第一路的所有设置已经完成。

实时控制：

在了解了以上设置步骤后可以对无线控制盒进行控制。实时控制主要分为以下几步：

1、  将终端盒地址码设置好，并接上市电（操作注意安全）。

2、  将无线控制盒与PC通过串口相连，接上电源，打开电源开关。

3、  打开无线控制盒配套软件，并根据“软件操作”所描述的内容进行设置，设置时要严格按照终端地址来设定。主要设置项目包括：通信接口、设备名称及地址设定。

4、  设置好各项参数后即可对终端进行无线控制。

以控制第一路（电灯）为例，说明其控制方法。在硬件已正确连接，并且软件对各项参数进行正确配置后可以进行实时控制。注意：在控制前要把用电器插在终端的插孔上。如本例将实现控制第一路（电灯）的开关状态。

通信测试：软件中自带通信测试功能选项，可由用户测试PC与控制盒的连接状态。

软件升级性：通过更新系统软件，用户可以获得更多，更实用的功能，软件的更新请定期留意我们的网站。


    PC智能控制盒 C型自投放市场以来，已经有一定的时间，原本使用的是86型插座面板的形式，体积比较大，不适合用户嵌入到自己的系统或机壳中去，因此，现在我们对C型控制盒的无线终端进行了比较大的改动，一方面减小的安装体积，改善了接线方式，另一方面，新设计的电路提高了接收灵敏度以及获得更大的有效控制距离，电源采用电阻、电容通过火线降压形式，电源电路我们使用了大容量的滤波电容，同时选用优质芯片和元器件，改善了接收效果，同时也方便用户自己安装。


    这是新款无线控制终端盒，它的体积是：76mm*38mm*34mm 接收天线从侧面露出，使用时，请将天线拉长，如果接上拉杆天线，将会得到更好的接收效果。

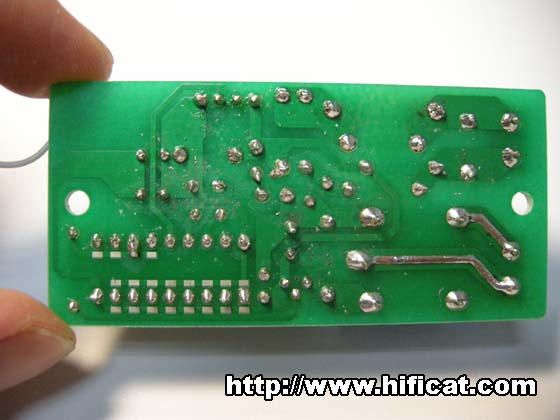

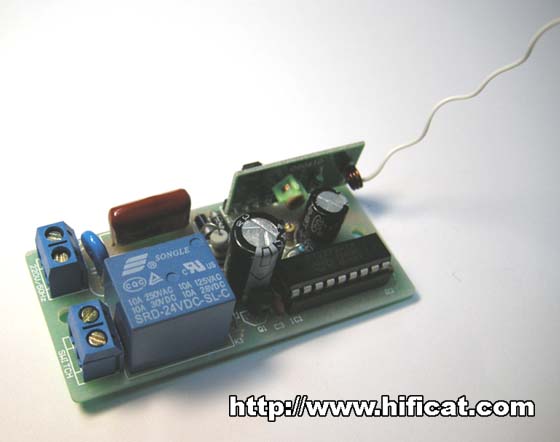

    无线接收终端内部照片，用户也可以将该板取出，嵌入到自己的系统中去，PCB板尺寸：72mm*34mm

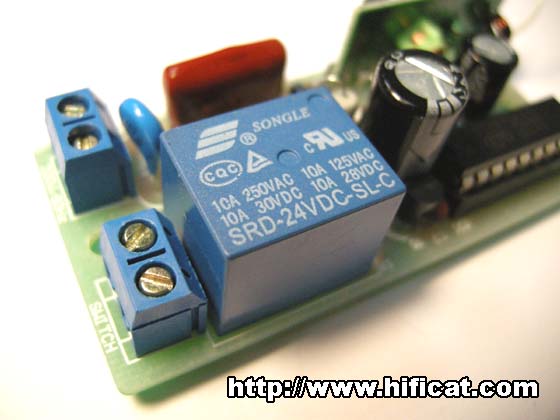

使用250VAC 10A优质继电器，可以单独控制最大2500W功率负载，一般使用绰绰有余。

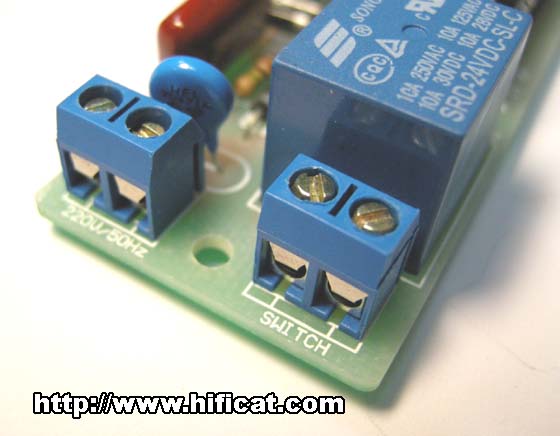

左侧“220V/50HZ”接线端：连接220V火线和零线。
右侧“SWITCH”接线端：连接控制设备。

下面给出实际应用电路示意图：

    使用前需要先对每个终端盒进行无线地址码的设置，默认值为“11111111”

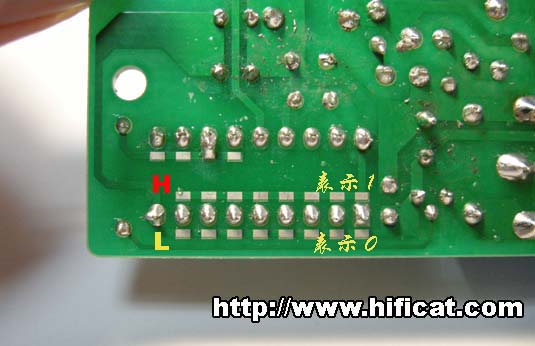

地址码设置：8位地址码设置，H端表示为“1”，L端表示为“0”，具体设置详见PC智能控制盒C型配套光盘

如果要进行手动控制的话，可以选择我们的手持式遥控器，分别有200米和1000米两种。

200米遥控器的参数：

    外形尺寸：58mm x 38.5mm x13mm
    发射功率：20毫瓦 工作电流：14毫安
    工作电压：12V A27报警器专用电池

1000米遥控器的参数：

    外形尺寸：32mm x 17mm x 85mm

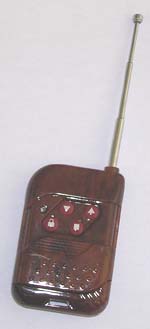

    工作电压：12V A27报警器专用电池，背后有活动的电池舱盖，可以方便地更换电池
    带有23厘米长的金属拉杆天线

    上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的一些低价位无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，当温度变化或者震动后也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。

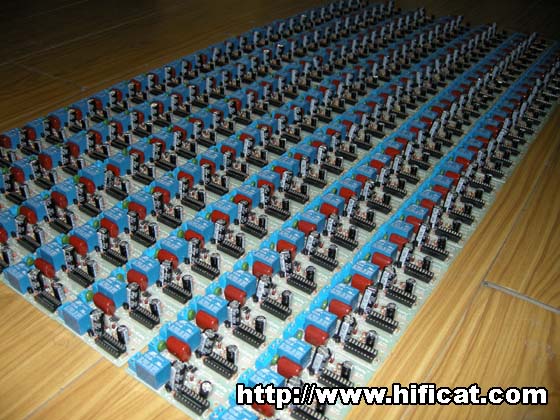

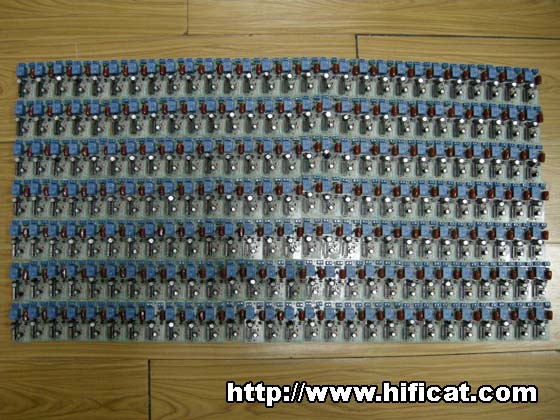

    批量生产的无线控制终端盒，现货才是硬道理，订单数量说明一切。

    PC智能控制盒 C型 无线控制距离实际测试全过程：

    关于无线产品距离的说明：无线产品的距离与使用环境和情况有着密切关系，我们PC智能控制盒C型的无线发射功率在空旷地，发射距离理论值为1000米，实际使用时，由于各种原因，比如电磁干扰环境，墙壁障碍情况，会使得实际距离有所变化，实际距离根据环境的不同而不同。根据我们的经验，墙壁又有分砖墙和钢筋混凝土墙或边单砖墙或双砖墙，这些因素都对无线控制有所影响。PC智能控制盒自投放市场以来，已经有一定的时间，我们也分别推出了A型、B型、C型，以及最新的16路智能控制盒版本，硬件部分我们已经经过了多次完善，现在我们对C型控制盒的无线终端进行了比较大的改动，一方面减小的安装体积，改善了接线方式，另一方面，新设计的电路提高了接收灵敏度以及获得更大的有效控制距离，电源采用电阻、电容通过火线降压形式，电源电路我们使用了大容量的滤波电容，同时选用优质芯片和元器件，改善了接收效果，同时也方便用户自己安装。下面是我们在进行实验设计和测试时记录的一些测试全过程照片，我们来一起看一下。

    这是我们提供的PC机端控制软件，如果用户需要使用自己开发软件界面，我们也将为用户提供通信协议接口，任何开发工具和任何语言都可以进行开发，控制也非常简单，只要按我们的数据格式来进行控制就可以了。我们提供的PC机软件在设置了地址码之后，可以通过鼠标点击“开”和“关”的控制。

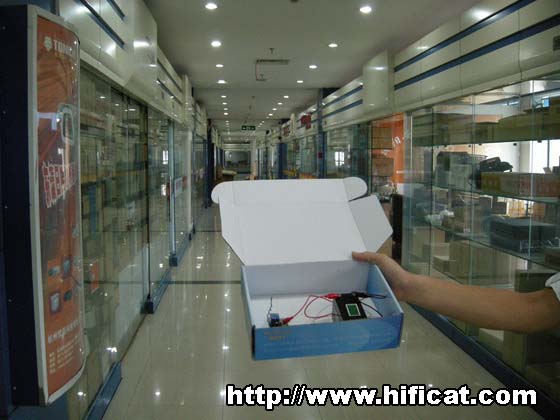

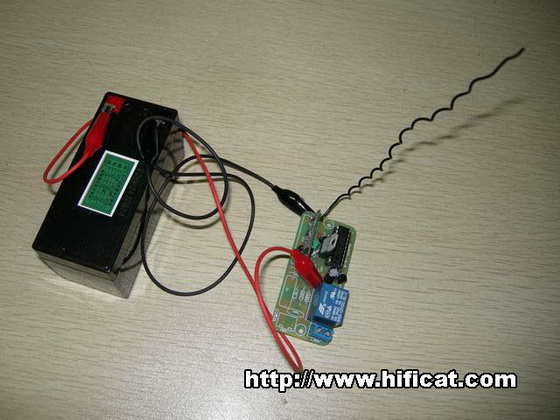

    我们将12V蓄电池与无线终端进行供电连接来进行无线控制的距离测试，因为控制盒作为发射部分和电脑连接，无法移动，所以我们通过移动终端的方式来进行测试距离。

    这是我们所使用的12V蓄电池和专用充电器，我们给电池先充满电后进行测试。

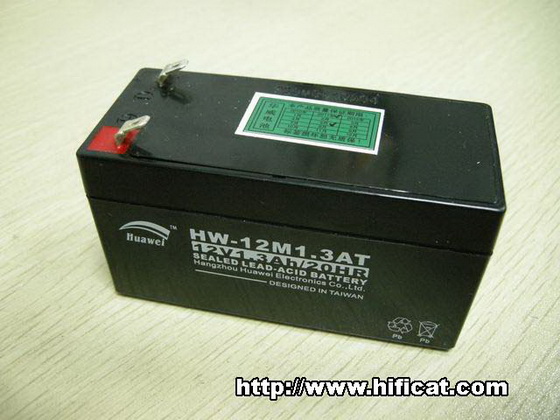

    这是我们所使用的12V蓄电池和专用充电器，容量为 12V 1.3Ah/20HR

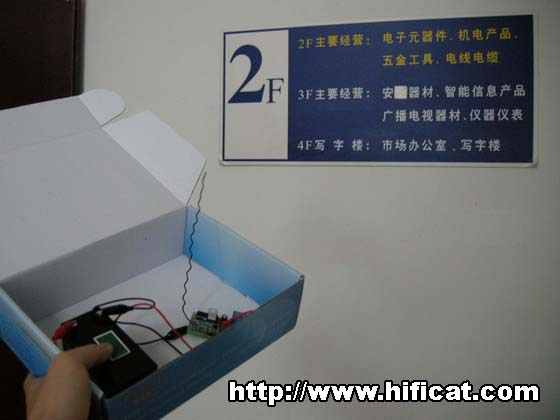

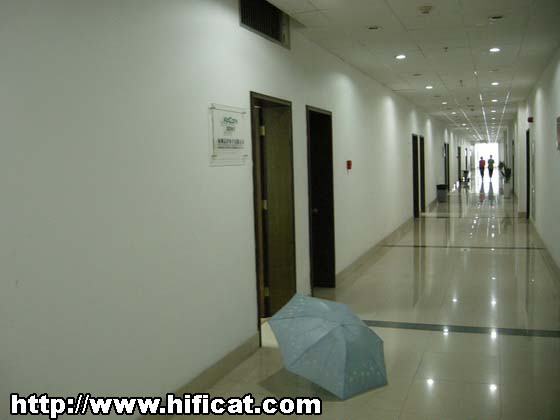

    我们的测试方法是：在PC机上不停地点击“开”和“关”的软件按键，然后查看无线接收板上继电器吸合和断开的情况。我们的PC智能控制盒C型发射器位于浙江时代电子市场4楼，房间外面是走廊，现在我们的控制盒放在雨伞这间房间里面，我们用雨伞做一下标记：）

    我们先从4楼房间出来右拐进行楼梯，往下一层进行移动。

    在楼递3楼拐角处，继电器依然受控，信号正常。

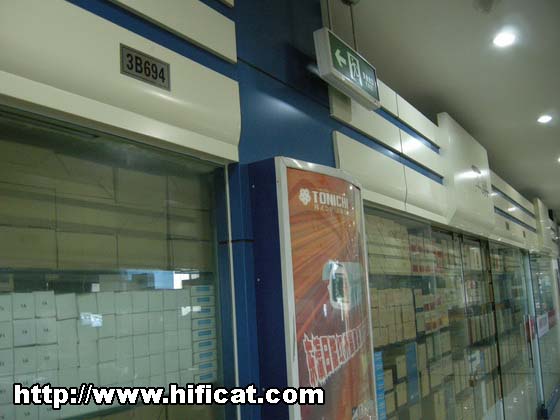

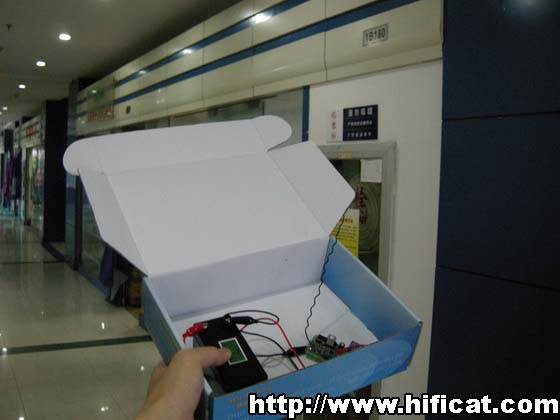

    我们将进入市场商铺区。

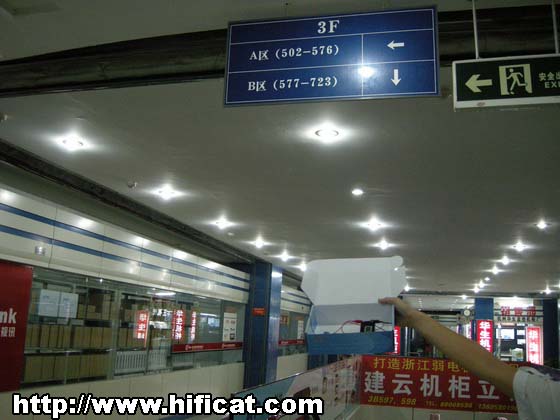

    进入3楼市场商铺区，信号依然受控。

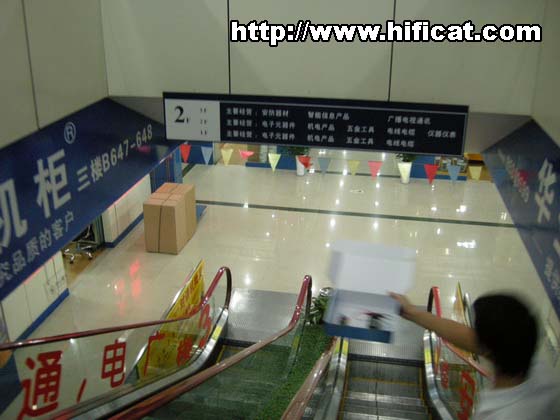

    准备通过自动扶梯下到2楼。

    慢慢下降至2楼。

    2楼区域内，继电器是可以受控，但部分区域出现偶尔不能控制的情况，在商铺区出现的无线设备干扰也会比较多一些。

    经过环形路线测试，发现如果处于垂直于PC智能控制盒发射端的下方地理位置时，信号比较多，受控比较灵活，我们现在的位置是处于2楼商铺区，该位置与我们在4楼和发射器处于差不多垂直的位置。

    然后我们拐到2楼楼梯位置，在这里还是有信号的。

    最后，我们下降到1楼商铺区，在1楼，无线信号几乎消失，如果处于垂直于PC智能控制盒发射端的下方地理位置时，偶尔还会有受控的情况，但信号已变得不理想，此时，发射器的信号已穿越了3个楼层。
    注意：我们在测试时，接收板使用的是图中所示的短导线来充当天线，如果想获得更好的接收效果，用户可以延长天线长度，或者使用相应频率的拉杆天线来进行接收。
    以上评测地址为浙江时代电子市场，天气环境为阴雨天，还是最后说明一下：无线产品的实际距离与您实际使用的环境和情况有关，我们的测试数据仅供参考。

本公司与市场同类产品的不同之处以及优势

    如今网络上提供电子产品的地方非常之多，价格、质量也都层次不齐，我们发现淘宝网上的有些产品价格更是低得离谱，质量可想而知，很多产品做工简陋，选用劣质元件，根据算不上是产品，只能说是个人作品，这样的产品怎能让人放心使用。毕竟用户想买到的是一套完善的产品，需要的不仅是硬件产品，还应包括一系列的售后服务。有些网店产品繁多，让人看了眼花缭乱，什么板都有，实际可能就是一样产品都没现货，只是从其他供货商处临时调配，也就无法提供坚实有效的服务保障与技术支持。有些商家可能提供的价格确实让人觉得很有吸引力，但在元件质量上却大打折扣，运输包装更是简陋至极，使得货物在安装运输中没有任何保障，如果坏了，也只能是用户只认倒霉了，售后服务也就很难想象了。希望广大用户在选购产品时，擦亮自己的眼睛，做全面综合的考虑，买适合自己的产品。如今淘宝网上的很多店家更是兼职或业余性质，东西卖出后，可能一、两个月后便找不到人了，我们有不少客户碰到过这样的情况。

    公司经营，多年经验积累，过硬的技术支持，完善的售后服务体系，确保所有产品都能得到及时的保修处理，我们的承诺是收到所有返修产品两天内给予处理结果并反馈客户。
 这是是我们的贴片元件照片，我们的元件都是整盘整盘3000个到5000个批量订购的，保证产品的一致性。

这是全自动三星贴片机，绝非业务手工制作，机器焊接，焊点漂亮，质量稳定可靠。

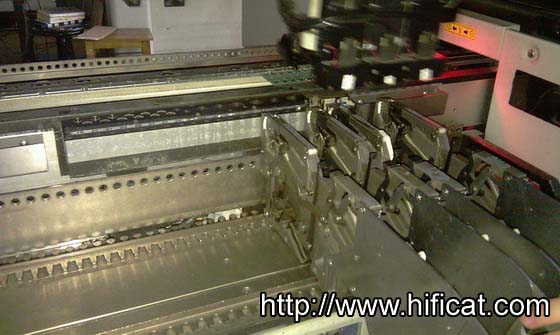

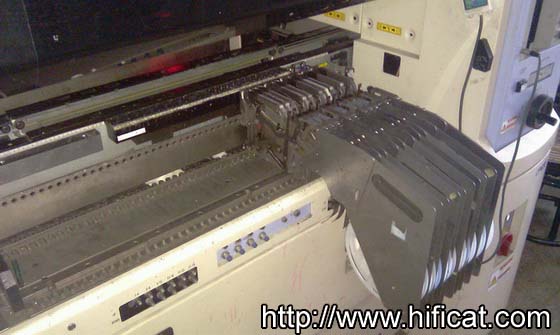

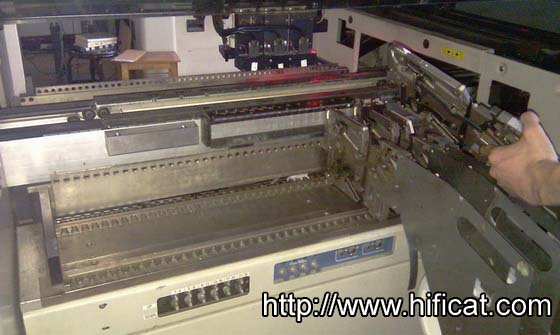

贴片元件整盘安排到贴片机料槽上，准备疯狂作业:)

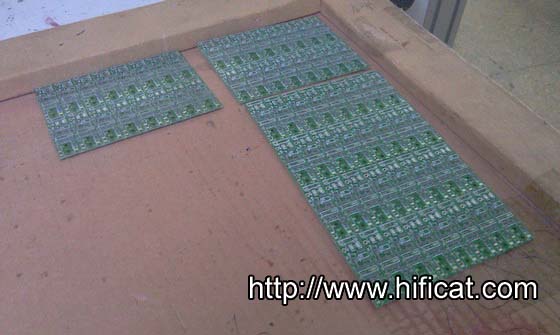

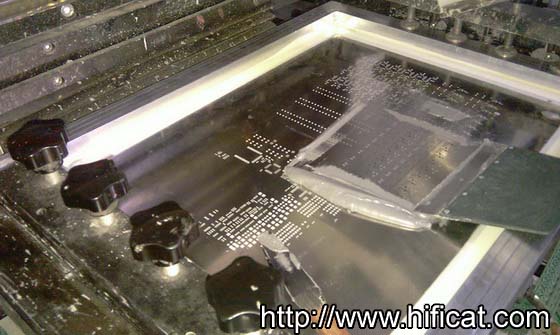

这是PCB出厂时整块的PCB板，首先要使用钢网进行锡膏的上印。

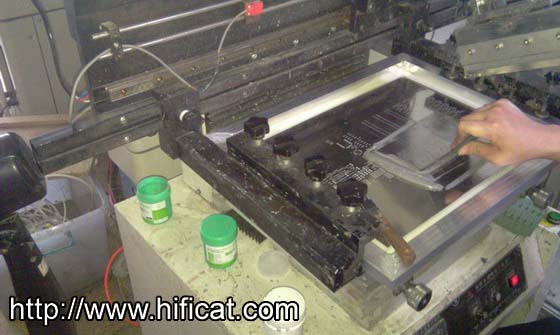

工人使用上锡膏的机器完成上锡过程

上好锡膏的部分FM发射模块，准备送入贴片机。

工人装料准备自动贴片开始

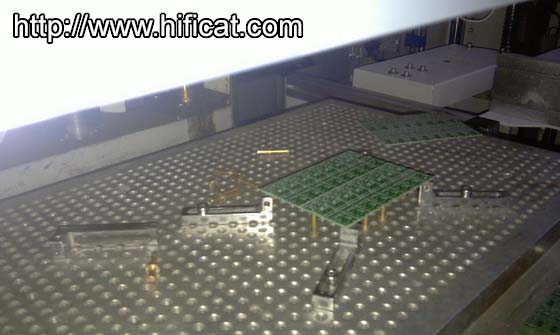

PCB板已卷入运送带，送入贴片机，机器手进行快速批量贴片，这个速度不是人工能超越的哦：）

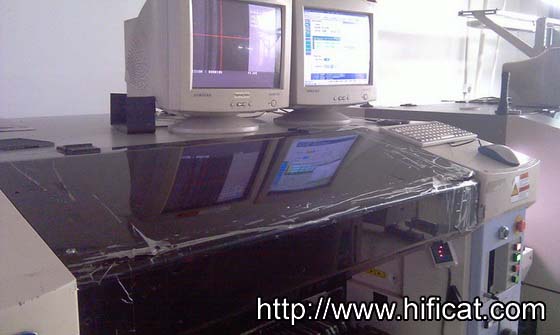

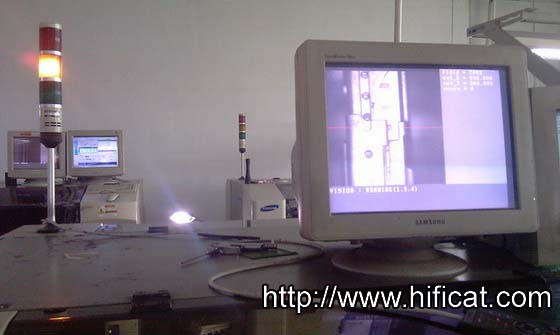

通过电脑显示器直接观测元件摆放位置，如有问题，马上进行校正，这样也保证的FM发射模块的质量可靠性。

刚贴片机完成了对FM发射模块的贴片工作后，最后一步是将模块板送入回流焊的炉子，从炉子这头进去，另一头出来即是一块成品的FM模块了

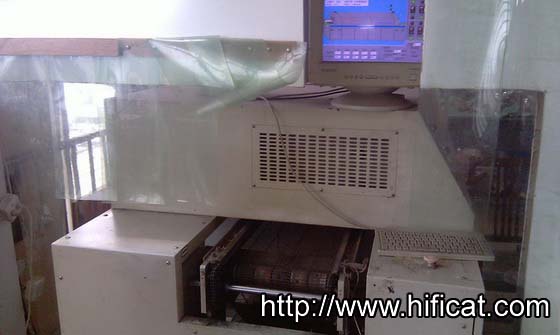

PCB板就是从这里送进去的：）里面的温度高得很哦

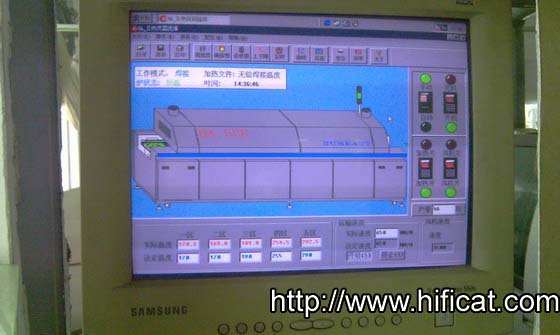

通过显示器上的温度监控，可以看到整个炉子分成了五个温度区，从而保证了PCB板的焊接质量与牢固性。

------------------------------------------------------------------------------------------------------------------
