包装规格:每桶20公斤
干燥时间:12小时
起订:1公斤
供应:10000公斤
发货:3天内
立即购买

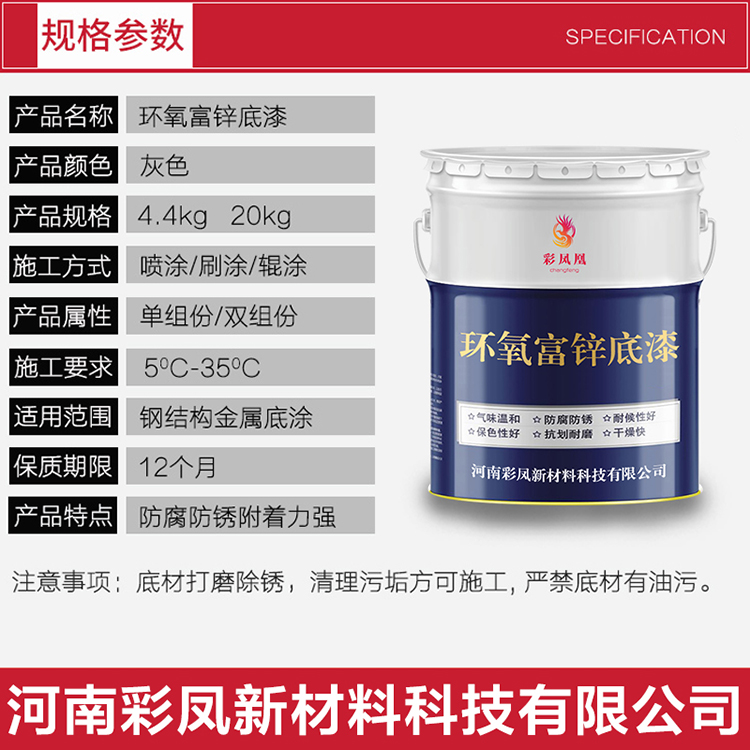

| 包装规格 | 每桶20公斤 |
|---|---|
| 干燥时间 | 12小时 |
| 类型 | 环氧防腐涂料 |
| 耐水性 | 耐淡盐水 |
| 用途 | 钢结构防腐涂料 |
| 执行质量标准 | 行标 |
| 品牌 | 彩凤凰 |
| 单件净重 | 20公斤 |
| 按溶剂类型分 | 油性漆 |
| 总固含量 | 65% |

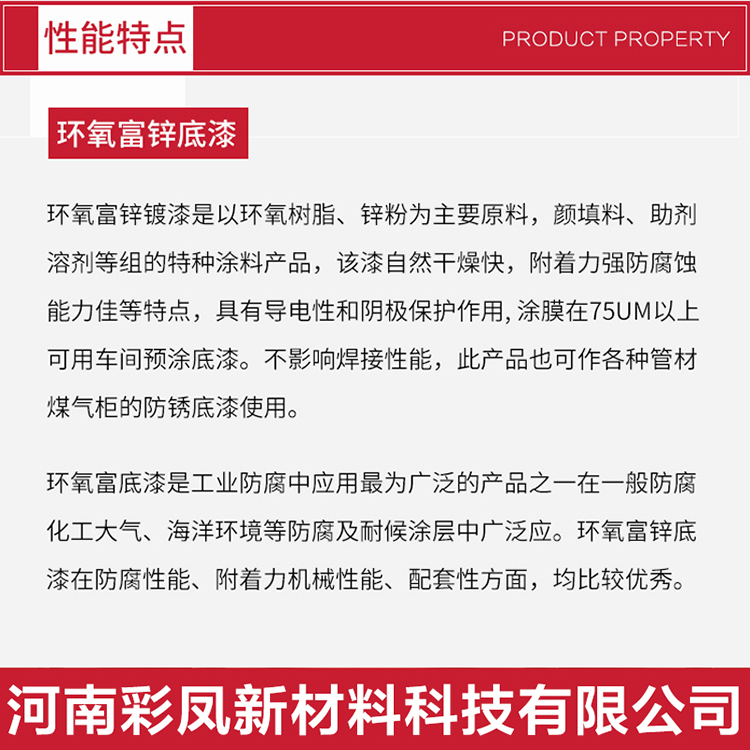

环氧富锌底漆

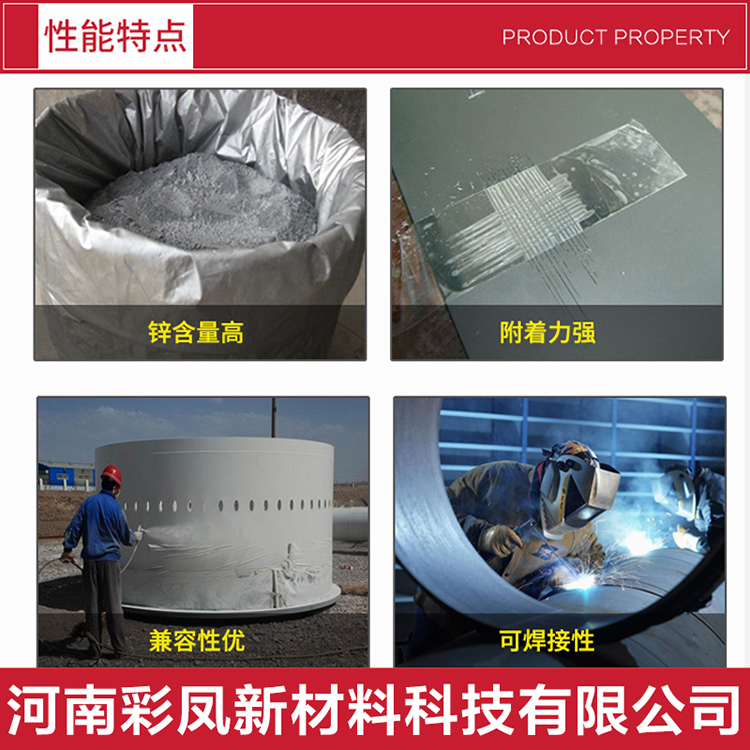

简 介：由锌粉、树脂为漆料的双组份重防腐底漆特 性 ：锌粉含量高，对钢铁表面具有阴极保护作用
对处理过的底材具有附着力和优异的防锈性能
良好的抗磨损性，耐冲击性
作为车间底漆不影响切割和焊接性能
能够作为各种维护体系的全面修补底漆
防护指南 耐热性 耐200℃干热
耐候性：直接长期暴露在阳光下时可能会出现一些粉化
溶剂性：耐芳香烃类溶剂和大多数醇类溶剂的溅出和溢出。
耐酸性：不宜直接用于酸性环境中使用。
耐碱性：如无合适外涂层不要用于强碱性环境。
耐盐性：当有合适外涂层时对中性盐、碱性盐耐性好。
防水性：在有合适外涂层的情况下可浸泡于淡水和盐水中。
耐磨损：完全固化后耐磨性能很好
用 途 ：广泛应用于钢铁的车间底漆、保养底漆，船舶、桥梁及其它钢铁构件长效防锈底漆。
固化的速度取决于温度，另外通风条件、漆膜厚度、湿度、稀释以及其他因素都会影响干燥速率。
基料与固化剂混合温度需高于15℃，否则应添加稀释剂以达到施工所需粘度，过多稀释剂会导致抗流挂性降低与固化减慢，膜厚降低，稀释剂应在混合后再加。实际涂布率应扣除损耗约5%--25%（根据不同施工）。

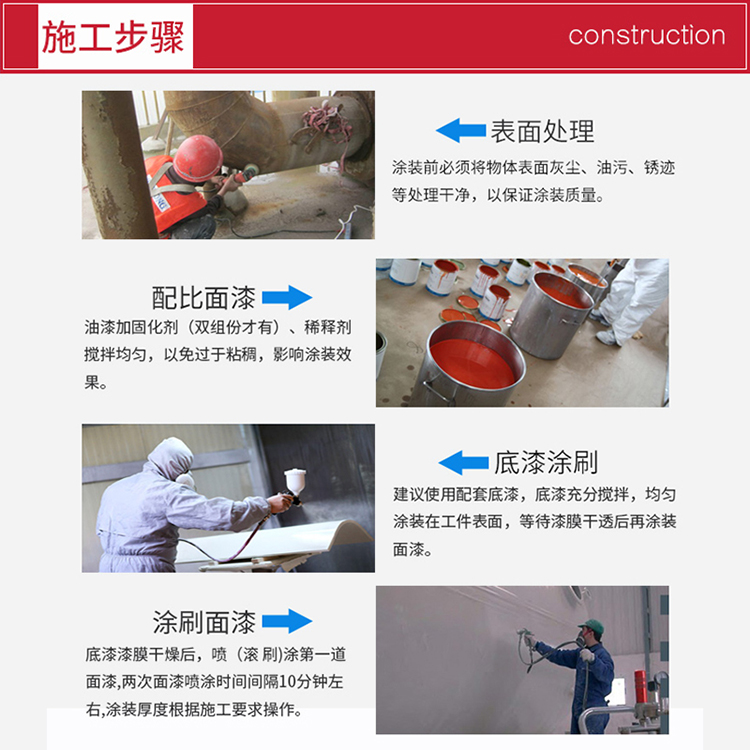

施 工 钢材：将所有粗糙的焊缝、表面的棱角磨圆并清除焊接时的溅熔物，清除掉表面的油脂、油污和其它污染物。表面喷砂处理达到ISO标准Sa2.5级或电动工具除锈St3级。

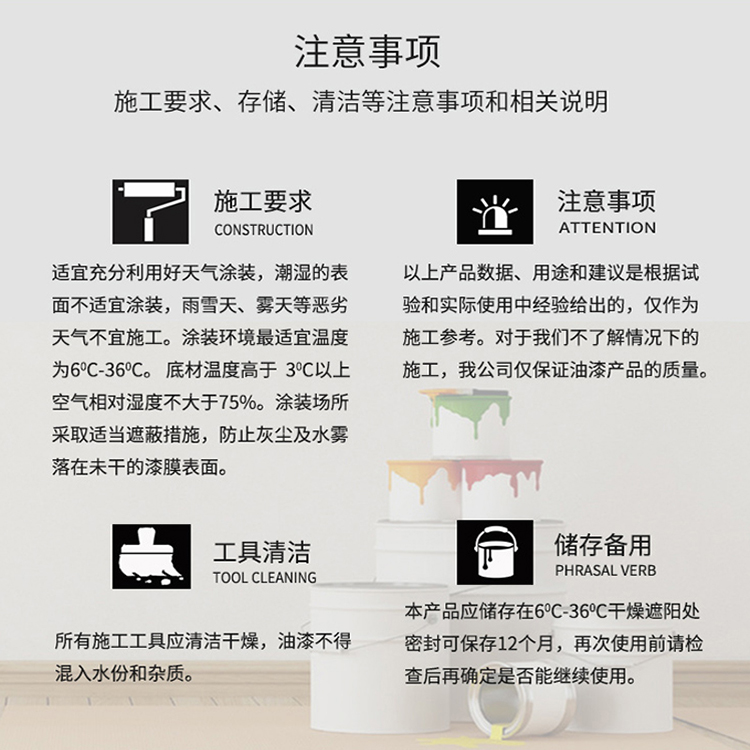

暴露于大气条件下施工时底材低温度为5℃高40℃且高于露点3℃，相对湿度＜85%。
雾、雨、雪、大风天气下严禁施工。
刷涂/滚涂：仅用于小面积范围，将混合物涂于处理过的表面，如有必要为方便操作可加环氧稀释剂0-15%。当刷涂或滚涂时需多次涂刷以达到所要求的厚度。
空气喷涂：一般不需要稀释，但为方便使用可加入环氧稀释剂（X-2）0-15%。
无气喷涂：一般不需要稀释，但为方便使用可加入环氧稀释剂（X-2）0-5%。压力比为23：1或32：1，喷嘴0.43-0.48mm。
覆涂：应采用恰当的方法检测前涂层是否起皮，例如划叉法或划格法，如果起皮则将老化涂层除去，表面必须没有油脂、油污和其它污染物。
后道配套涂层 ：环氧类涂料
工具清洗：采用环氧稀释剂X-2
安 全 小心使用本品，使用前和使用时请注意安全事项。此外，还应遵循有关当地政府规定的安全法规。吞服是有害的或致命的。避免吸入溶剂蒸汽或漆雾，皮肤、眼睛不得接触本品，穿戴好防护用品，只可在通风良好的情况下施工本品，在狭窄处或空气不流通处施工，必须提供强力通风，时刻注意采取预防措施。该产品为易燃品，在工作区域附近不允许存在任何的火源，严禁吸烟。采用泡沫、二氧化碳和干粉灭火。一旦燃烧将释放出有毒烟雾。
附注：本说明书有关数据是在标准条件下实验取得，实际使用时，环境条件可能与之略有不同，以上数据如有改变，以本公司说明书为准，恕不另行通知。
