| 额定功率 | 22KW |
|---|---|
| 极数 | 3极 |
| 类型 | 三相异步电动机 |
| 品牌 | 鸿河科技 |
一、 产品简介
YZO系列振动电机是动力和振动两源合一的特种异步电动机，结构简单，使用方便，是各种振动设备
的新型、节能、通用激振源。具有以下特点：
1、体积小、重量轻、安装方便、运行费用低；
2、激振力可调；
3、振频稳定、效率高，不需要复杂的传动装置；
4、耐振性强、动力距大、噪音低；
5、全封闭结构，适用于各种粉尘较多的场合。
二、使用条件
A.环境温度不超过40OC（若超过40OC应降低功率使用）
B.轴承的允许温度（温度计法）不超过95OC
C.使用地区海拔不超过1000米，若超过1000米，每增高100米，其温升值应降低0.5OC，但不得超过4000米使用
D.使用环境空气应无导电粉尘，不得含有易燃、易爆及腐蚀性气体
三、结构

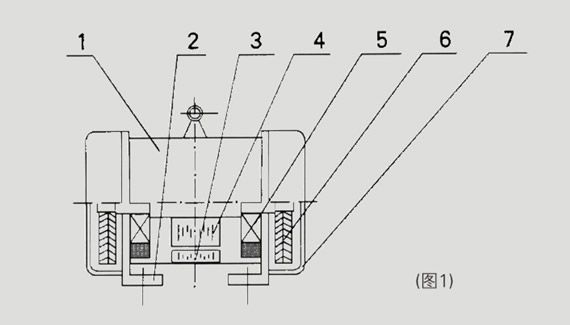

YZO系列振动电机由机壳1，支架2，定子绕组3，转子4，轴承5，偏心块6，防护罩7等件组成。（见图1）

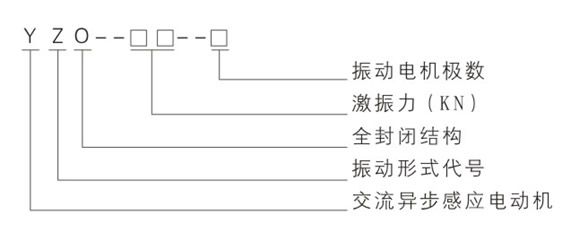

四、型号说明

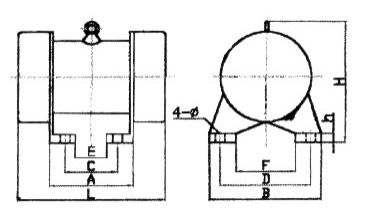

五、技术参数与主要安装尺寸
| 型号 | 激振(KN) | 功率(kw) | 电流(A) | 振频(r/min) | 安装尺寸 | 重量（Kg) | |||||||||
| E | F | G | H | I | L | M | N | n | φd | ||||||
| YZO-1.5-2 | 1.5 | 0.15 | 0.35 | 3000 | 180 | 124 | 30 | 82 | 203 | 300 | 210 | 150 | 4 | 10 | 19 |
| YZO-2.5-2 | 2.5 | 0.25 | 0.58 | 180 | 150 | 25 | 82 | 198 | 328 | 220 | 178 | 4 | 12 | 24 | |
| YZO-5-2 | 5 | 0.4 | 1.15 | 220 | 176 | 35 | 91 | 26 | 362 | 270 | 208 | 4 | 14 | 37 | |
| YZO-8-2 | 8 | 0.75 | 1.84 | 236 | 180 | 30 | 142 | 301 | 427 | 292 | 247 | 4 | 18 | 53 | |
| YZO-16-2 | 16 | 1.5 | 3.84 | 236 | 200 | 30 | 142 | 301 | 451 | 292 | 267 | 4 | 18 | 75 | |
| YZO-2.5-4 | 25 | 0.25 | 0.58 | 1500 | 180 | 150 | 25 | 82 | 198 | 328 | 220 | 178 | 4 | 12 | 27 |
| YZO-5-4 | 5 | 0.4 | 1.15 | 220 | 176 | 35 | 91 | 216 | 388 | 270 | 208 | 4 | 14 | 43 | |
| YZO-8-4 | 8 | 0.75 | 1.84 | 236 | 180 | 30 | 142 | 301 | 427 | 292 | 247 | 4 | 18 | 61 | |
| YZO-10-4 | 10 | 1 | 2.3 | 236 | 180 | 30 | 142 | 301 | 473 | 292 | 247 | 4 | 18 | 75 | |
| YZO-17-4 | 17 | 0.75 | 1.8 | 260 | 150 | 25 | 135 | 350 | 420 | 320 | 240 | 4 | 27 | 78 | |
| YZO-20-4 | 20 | 2 | 4.1 | 270 | 224 | 30 | 163 | 370 | 525 | 330 | 298 | 4 | 20 | 135 | |
| YZO-30-4 | 30 | 2.5 | 5.75 | 326 | 184 | 35 | 195 | 425 | 530 | 400 | 306 | 4 | 30 | 168 | |
| YZO-50-4 | 50 | 3.7 | 7.4 | 326 | 184 | 35 | 195 | 425 | 530 | 400 | 306 | 4 | 30 | 180 | |
| YZO-75-4 | 75 | 5.5 | 11 | 440 | 248 | 37 | 240 | 512 | 650 | 530 | 400 | 4 | 36 | 350 | |
| YZO-5-6 | 5 | 0.4 | 1.15 | 1000 | 220 | 176 | 35 | 91 | 216 | 388 | 270 | 216 | 4 | 14 | 48 |
| YZO-8-6 | 8 | 0.75 | 1.84 | 236 | 180 | 30 | 142 | 301 | 471 | 292 | 247 | 4 | 18 | 65 | |
| YZO-10-6 | 10 | 0.75 | 2.3 | 236 | 180 | 30 | 142 | 301 | 473 | 292 | 247 | 4 | 18 | 80 | |
| YZO-12-6 | 12 | 1 | 2.1 | 260 | 150 | 25 | 135 | 350 | 420 | 320 | 240 | 4 | 27 | 82 | |
| YZO-20-6 | 20 | 2 | 4.1 | 270 | 224 | 30 | 163 | 370 | 520 | 330 | 298 | 4 | 20 | 142 | |
| YZO-30-6 | 30 | 2.5 | 5.75 | 326 | 184 | 35 | 195 | 425 | 530 | 400 | 306 | 4 | 30 | 180 | |
| YZO-50-6 | 50 | 3.7 | 7.4 | 326 | 184 | 35 | 195 | 425 | 550 | 400 | 300 | 4 | 30 | 200 | |
| YZO-75-6 | 75 | 5.5 | 11 | 440 | 248 | 37 | 240 | 512 | 650 | 530 | 400 | 4 | 36 | 370 | |
