变频电机用G系列冷却风机

概述

变频电机用G系列冷却风机（以下简称G系列风机），是根据**标准《变频电机用G系列冷却风机技术规范》标准号GB/T 22712-2008生产的经济型产品，主要用于变频器供电的YVF2系列变频调速专用三相异步电机的冷却。
随着变频调速技术的推广应用范围不断扩大，各种型号的电机应用变频调速技术的也越来越多。对其配套的冷却风机也提出了各种不同的要求。衡水永动电机制造有限公司研发制造的G系列风机，不但可根据国际生产标准型风机，还可根据各户要求设计生产各种不同尺寸，不同用途的冷却风机。其风机电机经不断改进，完善生产工艺，产品质量日臻提高，具有适用范围广，适用寿命长的特点。用户在选购G系列风机时，可提出自己的适用要求或提供图纸等，我公司将为用户特别设计制造。

结构说明

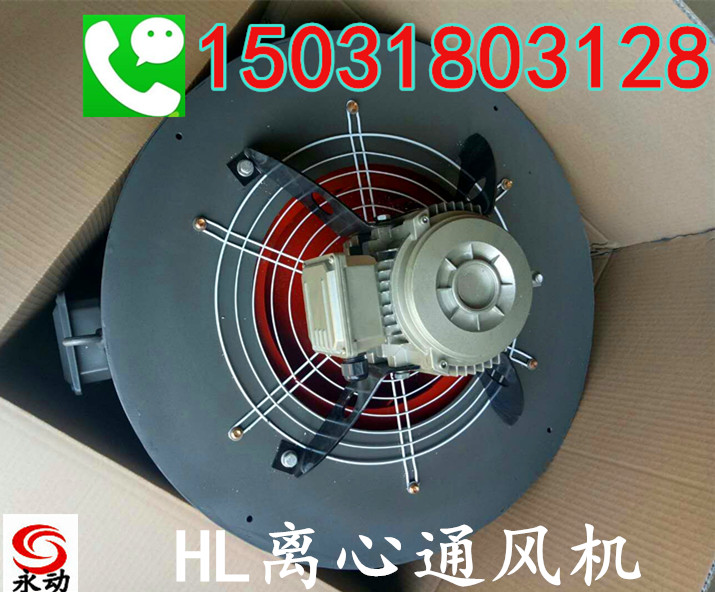

G系列冷却风机由风罩、风机电机、风叶、支撑架等组成，标准型风罩由钢板经油压机拉伸成型，加长型风罩采用钢板卷板焊接成型。进风口采用8×8小孔组成。风机电机采用特殊的设计方式，防护等级IP55.该系列风机具有安装简单、噪音低、振动小、运行可靠等特点。

G系列风机适用的电压和频率

额定频率可以为50Hz、60Hz
额定电压单相110V、220V、380V等
三相110V、220V、380V、415V、660V、1140V等

适用环境条件

海拔不超过1000米。环境温度为-15℃～+40℃。空气相对湿度≤90%。工作方式S1。防护等级IP54或IP55.

维护保养

风机应接独立电源，不能使用变频电源。风机通电后应检查旋转方向是否与标识转向一致。风机为纸箱包装，运输过程中应小心轻放，避免碰撞和敲击，严禁与酸碱等腐蚀性物质一起运输。风机应存放在环境温度为-10℃～+35℃、相对湿度≤70%、清洁且通风良好的库房内，空气中不能含有腐蚀性气体。

变频电机为什么单独配置冷却风扇

是为电机降温冷却用。不单是“变频电机”，“普通电机”也要另加装“冷却风扇”。

    因为电机工作时是会有发热的，为保证电机不有过热现象，发出的热量要通过风、水或其他载体带走，才能起到降温的效果**的方法是通风降温的方法。电机一般是自带风叶（即装在电机轴上），但电机通过某种手段降速运行时，其自带的风叶在低速运行时，风叶所鼓动的风量是不足以起到降温的效果。所以要另装配“冷却风扇”。为保证“冷却风扇”的送风量，其所接的电源是全压的。
