| 额定电压 | 380V（kV） |
|---|---|
| 额定频率 | 50（Hz） |
| 结构形式 | 落地式 |
| 母线额定电流 | 102（A） |
| 品牌 | 徽泉 |
| 型号 | HQK-2XJZ-55 |
| 加工定制 | 是 |
一、产品概述

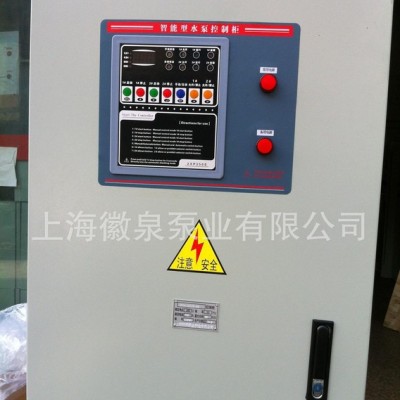

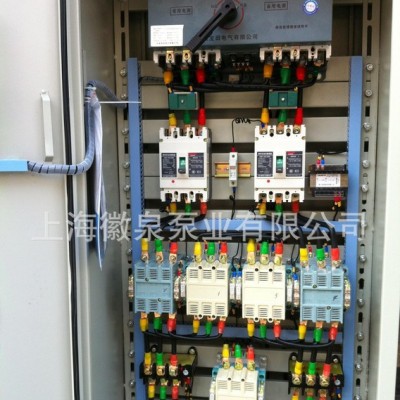

HQK系列电气控制柜是本公司充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成。
该产品具有过载、短路、缺相保护以及泵体漏水、电机超温及漏电等多种保护功能及齐全的工作显示。还具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛使用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。
HQK系列电气控制柜内在质量优良，外形美观耐用，安装操作方便，是各类水泵的安全可靠的伴侣。
二、产品特点
■ 用途广泛，对于各种场合，如生活给水、消防、喷淋、增压、空调冷却循环、工业控制用泵、污水排放等都有相应的专用型号规格。控制电机功率范围0.18~250KW。
■ 品质卓越，精选国际、国内名牌电器元件及优质标准柜体，精心设计，精工制作。
■ 功能多样，从一控一至一控四，主、备泵任意选择组合，多种起动方式，各类控制形式，故障自动切换，还可为您专门设计。
■ 服务满意，随时提供售前技术咨询并及时提供售后服务，，是您绝无后顾之忧。
三、型号意义
HQK－ —// ———— 双电源总电流
（SD）双电源（AS）定时切换（AC）交替(XJ)巡检
电机功率
启动方式
控制类型
控制水泵台数
水泵电气控制柜
1、控制水泵台数特征字
１、单控 ２、一用一备 ３、二用一备 ４、三用一备
2、启动方式特征字
不注明为直接启动
Ｙ：Ｙ－??降压启动 Ｚ：自耦降压起动 Ｒ：软启动
3、控制类型特征字
L：液位控制 Ｐ：压力控制 Ｔ：温度控制 Ｓ：时间控制
C：空调水泵控制 Q：潜污泵专用 Ｘ：消防专用
注：其它型用文字注明
4、主、备泵切换方式特征字
不注明为普通型，即开机前手动选择主、备泵，主用泵发生故障停机时，备用泵自动启动投入运行。
Ａs：定时自动切换／手动切换
Ａc：交替自动切换／手动切换
5、电机功率特征字
数字代表所控单台水泵电机功率，单位为ＫＷ。
四、功能原理及用途
1、多泵控制工作模式
一用一备：控制Ⅰ、Ⅱ二台水泵，可工作于“Ⅰ主Ⅱ备”或“Ⅱ主Ⅰ备”两种方式。
