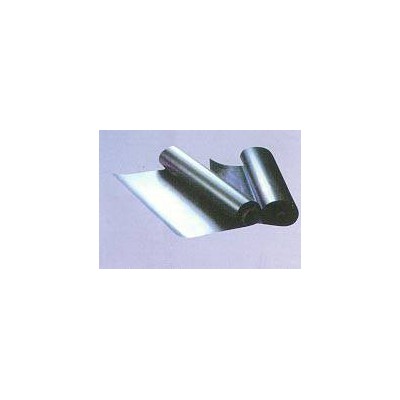

柔性石墨卷材，石墨板材 石墨带0.2.0.3.0.38.0.4.0.5.0.8.1.0 用于生产密封件

产品选用优质高碳鳞片石墨，经化学处理，高温膨化后压制等系列工艺加工而成，具有耐高温，耐腐蚀，良好的回弹性等优点。它是生产各种石墨填料环、垫片、增强板、汽缸垫片的主要原料

工作温度(°C )

氧化介质下

非氧化介质下

压力(Mpa)

PH值

-240~650

-240~3500

10

0~14

厚度(mm)

宽度(mm)

长度(m)

密度(g/cm3)

板材

卷材

2~1500

1~1000

0.10~10.0

项目

工业 I级

工业 II级

工业Ⅲ级

核I级

核 II级

核Ⅲ级

密度公差( g/cm3 )

±0.03

±0.03

±0.05

±0.03

±0.03

±0.03

厚度公差(mm)

±0.03

±0.03

±0.04

±0.03

±0.03

±0.03

含碳量( % )

≥99.5

≥99

≥97

≥99.5

≥99.4

≥99.3

抗拉强度 ( Mpa )

≥5

≥4.8

≥4.5

≥5

≥4.8

≥4.6

压缩率( % )

≥50

≥50

≥50

≥50

≥50

≥50

回弹率( % )

≥12

≥11

≥11

≥12

≥11

≥11

硫含量( PPm )

40~800

100~800

<1200

<100

<200

<500

氯含量( PPm )

<20

<25

<30

<20

<25

<30

应力松弛率( % )

10

10

10

10

10

10

热失重( % )

<0.5

<0.1

<0.1

<0.5

<0.1

<0.1
