装置方式:立式
产地:河南
起订:1台
供应:300台
发货:10天内
立即购买
| 装置方式 | 立式 |
|---|---|
| 产地 | 河南 |
| 换热面积 | 详见说明书 |
| 销售方式 | 生产厂家 |
| 用途 | 供暖换热 |
| 传热方式 | 间壁式 |
| 品牌 | 源利过滤 |
| 型号 | 板式换热器 |
| 加工定制 | 是 |

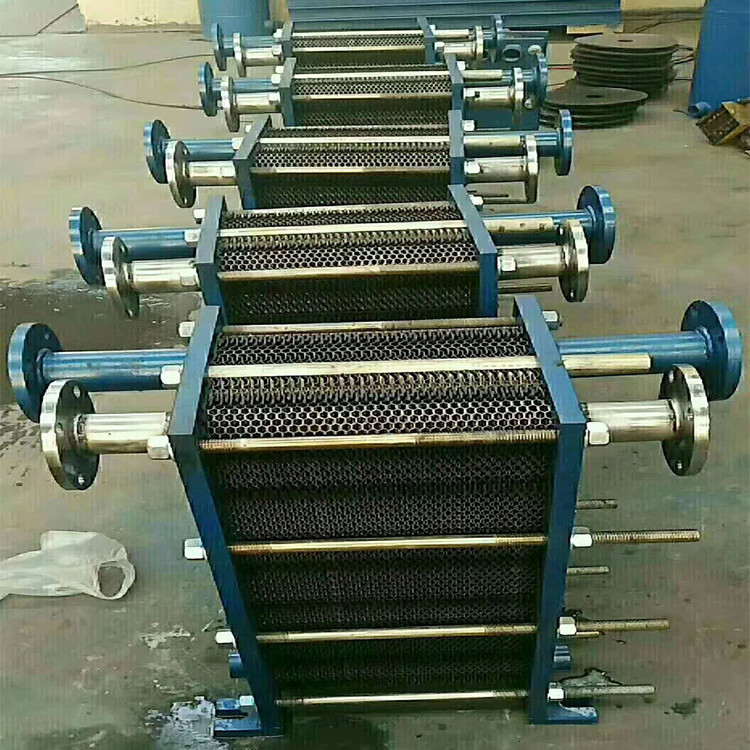

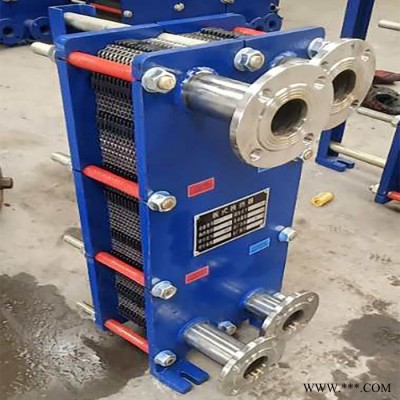

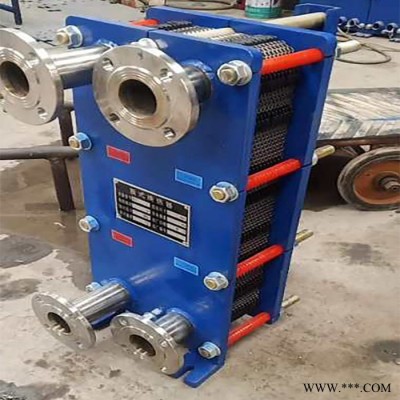

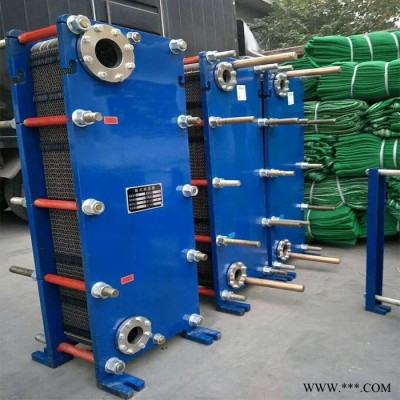

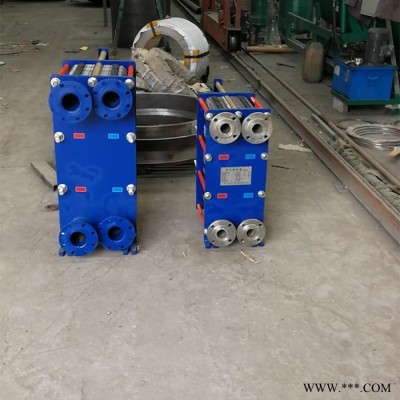

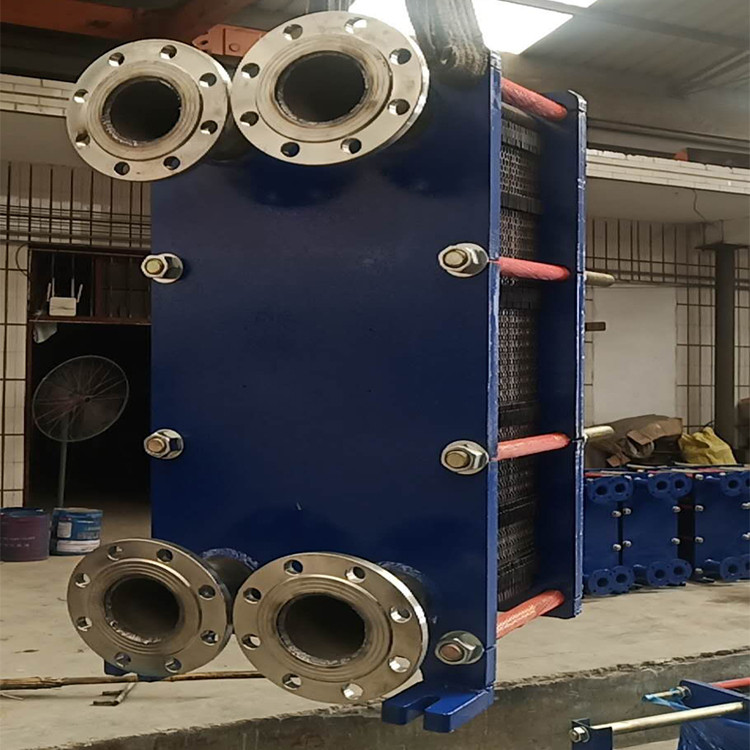

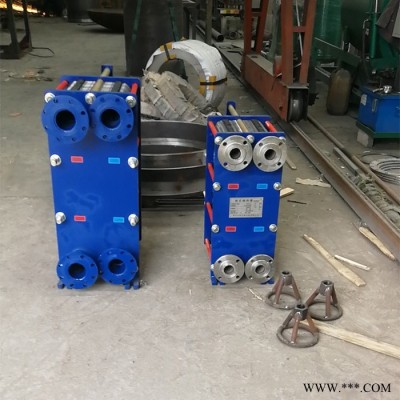

板式换热器是由传热板片、密封胶垫、框架和夹紧螺栓等主要零部件组成。是用薄金属制成具有一定形状波纹的换热板片，然后叠装而成达到一种换热器，工作流体在两块板片所形成的窄而曲折的通道中流过，冷热流体依次通过各个流道，中间隔一层板片，通过此板片进行换热。传热板片四个角开有角孔，镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的框架上，用夹紧螺栓夹紧。传热板片波纹为人字形，相邻板片具有反方向的人字形沟槽，沟槽的交叉点相互支撑形成接触点，介质流动时形成湍流，从而获得很高的传热效率。
板式换热器的结构特点：
1. 板片组包括一定数量的传热板片，根据传热面积的需要确定。
2. 板片上的密封垫片保证流道相互密封。密封垫片还决定换热器中流体流动的方向。
3. 框架是用紧固螺栓将板片固定。
4. 进出口介质的接口通常在换热器的固定压紧板上。在多通道情况下，连接口必须在固定压紧板上。
5. 相邻的板形成流道分别走热和冷介质。若两种介质的流道数相同，可达高的逆流。
板式换热器适用于小区、医院、酒店、学校、工厂换热采暖用，适用于化工、海洋、船舶、海水养殖的工艺设备等领域。
