| 产地 | 浙江 |
|---|---|
| 产品认证 | CE ISO2000 ROSE |
| 额定电压 | 380V |
| 防护等级 | IP54 IP56 IP65或更高 |
| 规格 | 可定制 |
| 适用范围 | 工业机器，机器人，单晶炉，吊机，医疗设备 |
| 品牌 | 百旋 |
| 型号 | HSR50120 |
| 加工定制 | 是 |
HSR50120帽型系列精密导电滑环
采用先进的纤刷技术设计及制造
独特的机械电气结构，防尘防水
完全满足 360 度无限制旋转的动力，控制及数据信号传输
可完全满足客户的要求定制
超长的使用寿命和免维护运转
各项技术指标达到国外同类产品

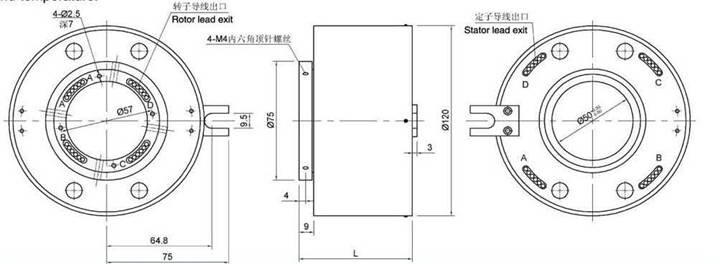

HSR50120 系列精密导电滑环尺寸图：
电气性能
额定电压(动力环): 380V AC/DC或更高
额定电压(信号环): 240V AC/DC
导 线 规 格: UL 镀锡铁氟龙
绝 缘 电 阻: ≥2500 MΩ@500V DC
额 定 电 流: 10A，15A每路或信号混合
耐 压 强 度: 两路之间≥1000V@ 50Hz
电 气 噪 音: 最大100 MΩ@6VDC,电流50mA
机械性能
通 路 数: 1-80路或按客户要求
工作速度: 600RPM
工作温度: -40 ℃ ---- +80 ℃
工作湿度: 65% RH 或更高
触点材料: 金/ 银合金
导线长度: 标准500mm或客户要求
壳体材料: 铝合金/工程塑料/不锈钢
力 矩: ≤ 10g. M (参考值)
防护等级: IP51,IP54, IP65或更高
产品型号 | 功率(10A、5A) | 信号 S(2A) | 总通路 | L--滑环长度(mm) |
HSR50120—6P | 6 | --- | 6 | 70 |
HSR50120—12S | --- | 12 | 12 | 70 |
HSR50120—6P/12S | 6 | 12 | 18 | 100 |
HSR50120—12P | 12 | --- | 12 | 100 |
HSR50120—24S | --- | 24 | 24 | 100 |
HSR50120-18P | 18 | --- | 18 | 130 |
HSR50120-12P/12S | 12 | 12 | 24 | 130 |
HSR50120-6P/24S | 6 | 24 | 30 | 130 |
HSR50120-36S | --- | 36 | 36 | 130 |
HSR50120-24P | 24 | --- | 24 | 160 |
HSR50120-18P/12S | 18 | 12 | 30 | 160 |
HSR50120-12P/24S | 12 | 24 | 36 | 160 |
HSR50120-6P/36S | 6 | 36 | 42 | 160 |
HSR50120-48S | --- | 48 | 48 | 160 |
HSR50120-30P | 30 | --- | 30 | 180 |
HSR50120-24P/12S | 24 | 12 | 36 | 180 |
HSR50120-18P/24S | 18 | 24 | 42 | 180 |
HSR50120-12P/36S | 12 | 36 | 48 | 180 |
HSR50120-6P/48S | 6 | 48 | 54 | 180 |
HSR50120-60S | --- | 60 | 60 | 180 |
HSR50120-36P | 36 | -- | 36 | 220 |
HSR50120-30P/12S | 30 | 12 | 42 | 220 |
HSR50120-24P/24S | 24 | 24 | 48 | 220 |
HSR50120-18P/36S | 18 | 36 | 54 | 220 |
HSR50120-12P/48S | 12 | 48 | 60 | 220 |
HSR50120-6P/60S | 6 | 60 | 66 | 220 |
HSR50120-72S | -- | 72 | 72 | 220 |
如有特殊的安装尺寸和信号传输，请提出具体要求，我们为您设计制作！
