品牌:Kayal
产地:浙江
防护等级:IP54
起订:1台
供应:20000台
发货:10天内
| 产地 | 浙江 |
|---|---|
| 防护等级 | IP54 |
| 认证 | CCC |
| 箱体材质 | 不锈钢、塑料、冷轧钢板、玻璃钢 |
| 品牌 | 科宇电器 |
| 型号 | KY-PVAC-220/380 |
| 加工定制 | 是 |
KY-PVAC-220/38
光伏并网箱使用说明
为了更好的使用本手册，请仔细阅读以下符号说明。
二、安全说明
安装前请仔细阅读本手册 ，若未按本手册中的说明进行安装而出现设备损坏 ，本公司有权
不进 行质量保证。
三、简介

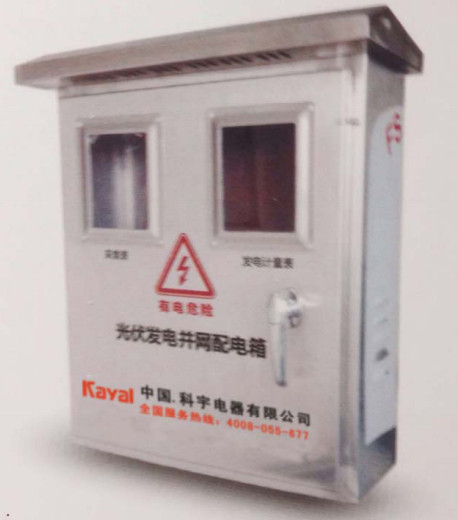

此光伏发电系统交流并网配电柜适用于太阳能光伏并网发电系统，作为光伏逆变器与升
压变压器或负载之间的电能转换、分配与控制之用。

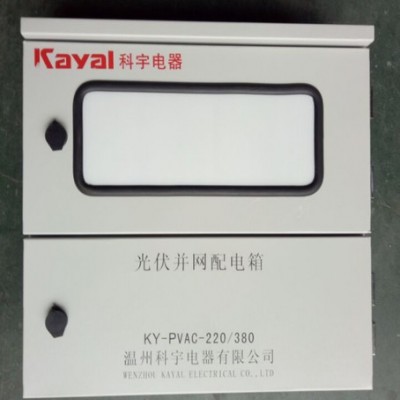

KY-PVAC-220/380 是温州科宇电器有限公司为应对大量分布式屋顶光伏电站接入配电网，
保障电网安全稳定运行的需要，研发出的一款结构设计灵巧，安装维护方便的并网接口设备。

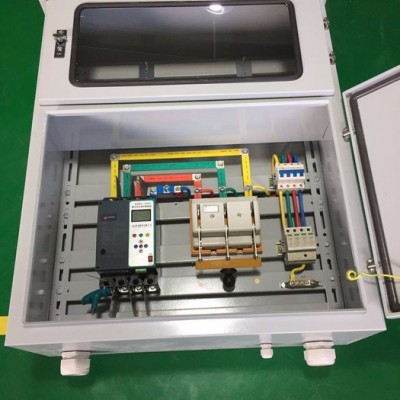

四、系统结构
1、产品特点：
● 采用壁挂式结构、体积小巧、安装方便，室内户外均可安装
● 具有明显开断指示及开断故障电流能力，具备失压跳闸，欠压闭锁，
及检有压合闸功能
● 预留安装计量表位置，支持具有 485 抄表方式的计量表（计量表由电力计
量部门提供）
五.安装与使用
检查是否有运输损坏 虽然对于本产品我们在运输前已仔细测试和检测过，但是在运输过
程中可能会出现损坏情况，所以您在安装 前还请检查一下。若检测到有任何损坏情况请与运输
公司联系或直接与温州科宇电器有限公司联系。请您提供损坏处的照片，我们将提供****好
的服务。
基本安装要求
本产品的防护等级为 IP54，可以安装在户外。但并网箱是电子设备，因此尽量不要将其放置在潮湿的地
方。
体积
并网箱外形尺寸为500mm×500mm×200mm（宽×深×高），建议为直立壁式安装，

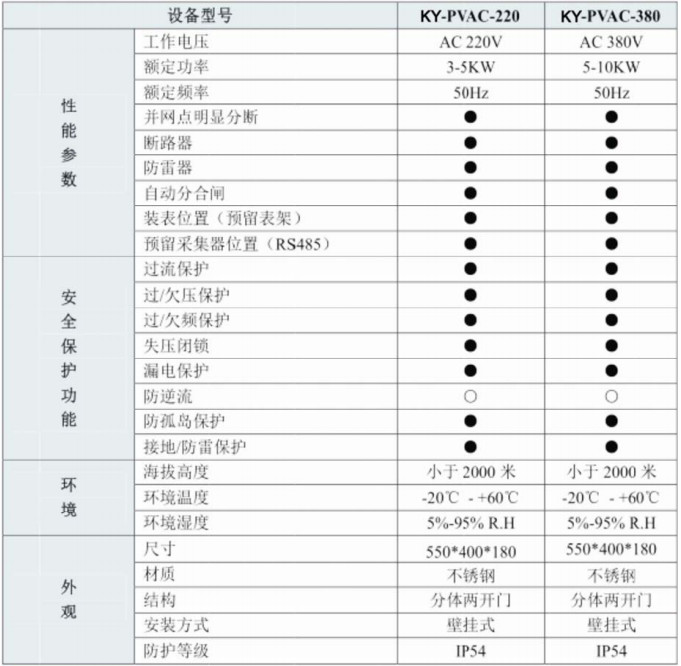

六、产品技术参数
七. 附录
7.1 质量保证
质保期
本产品质保期为 12个月，合同另有规定的以合同为准。
维修说明
本公司在质保期内，要求客户出示购买产品的**和日期。同时产品上的商标应清晰可见，否则有权
不予以 质量保证。
条件
¤ 质保期间出现故障的产品，本公司将免费维修或更换新产品
¤ 更换后的不合格的产品应返回给本公司
¤ 客户应给本公司预留合理地时间去修理出现故障的设备
以下情况出现，本公司有权不进行质量保证 :
¤ 运输损坏
¤ 不正确的安装
¤ 不正确改装
¤ 不正确使用
¤ 超出本手册中说明的非常恶劣的环境运行
¤ 任何超出相关国际标准中规定的安装和使用范围
¤ 非正常的自然环境引起的损坏
若产品尺寸及参数有变化，以本公司**资料为准，恕不另行通知
