| 刀具数量 | 16个 |
|---|---|
| 动力类型 | 电动 |
| 加工精度 | 精密 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 深雕数控 |
| 售后服务 | 1年 |
| 新旧程度 | 全新 |
| 用途 | 数控特种加工 |
| 原理 | 冷成型 |
| 运动方式 | 点位控制 |
| 重量 | 5500kg |
| 主电机功率 | 5.5 |
| 安装形式 | 落地式 |
| 主轴转速范围 | 20000 |
| 是否库存 | 是 |
| 适用行业 | 电器 |
| 布局形式 | 立式 |
| 分类 | 数控机床 |
| 作用对象材质 | 铝 |
| 加工尺寸范围 | 1850*530*350 |
| 品牌 | SDSK-深雕数控 |
| 型号 | 铝型材加工中心SD1850 |
| 加工定制 | 是 |

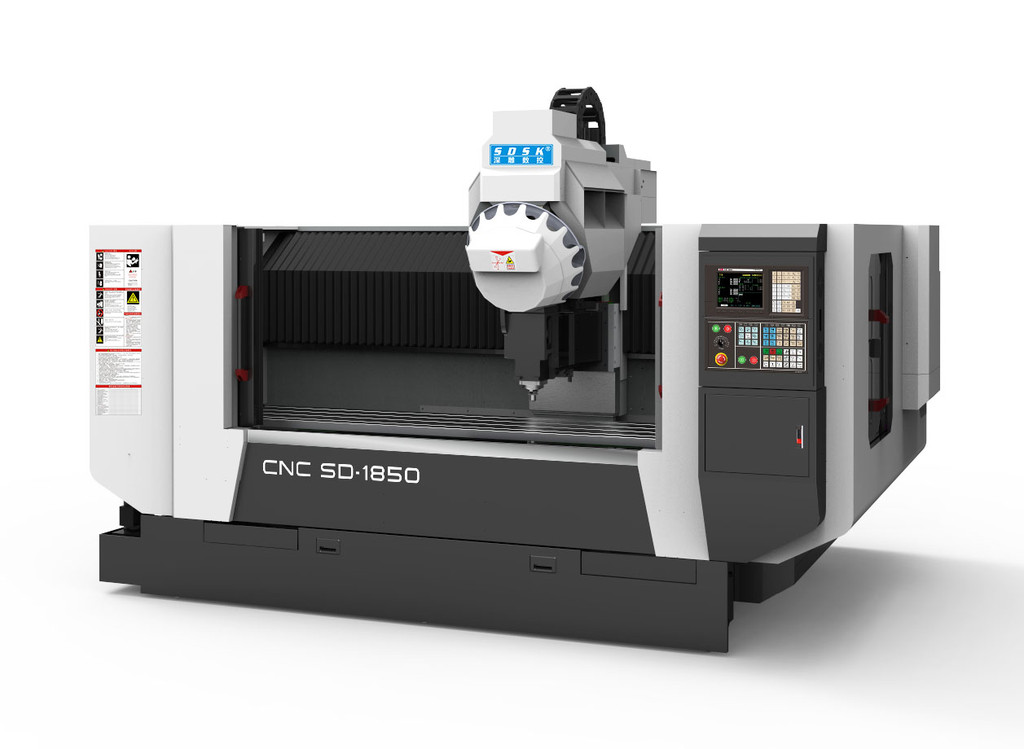

机器简介：SD机型系列是专门为客户量身定做的大型铝型材加工中心; 配台湾圣杰16位飞碟式刀库，换刀速度为2秒，大大提高生产效率; 运动方式为Y轴工作台前后移动，X轴机头左右移动，Z轴主轴上下移动。 机身铸铁结构;采用深雕数控系统，伺服电机;三轴采用上银/银泰精密级直线导轨，精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水和喷雾系统，保证了更高的加工精度、速度与稳定性;;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
二、机器主要配置清单(单位:mm)
| 序号 | 规 格 说 明 | 数量 |
| 1. | 铸铁床身，外罩2mm钢板、烤漆(不锈钢水箱) | 全套 |
| 2. | 深雕数控系统（法兰克技术基础）/3轴伺服电机/主轴伺服驱动 | 全套 |
| 3. | XYZ轴用 台湾上银/银泰 精密级直线导轨 | 全套 |
| 4. | XYZ轴用 台湾TBI/上银/银泰 精密级研磨级滚珠丝杆 | 全套 |
| 5. | 台湾惟隆直联式短鼻主轴/配5.5KW BT30/100主轴伺服驱动20000rpm | 全套 |
| 6. | 台湾圣杰16位飞碟式刀库 | 1套 |
| 7. | 进口NSK/GMI P级角接触配对轴承 | 全套 |
| 8. | 主轴水冷机 | 1台 |
| 9. | 配电柜恒温系统 | 全套 |
| 10. | 施耐德电气配件 | 全套 |
| 11. | 电子手轮 | 1个 |
| 12. | 对刀仪 | 1个 |
| 13. | X轴配三防布风琴罩，Y/Z轴配钢板罩 | 各1套 |
| 14. | X/Y/Z轴配塑料拖链 | 各1套 |
| 15. | 自动润滑黄油泵 | 1套 |
| 16. | 空气过滤器 | 2套 |
| 17. | 喷水及水气混合喷雾装置 | 各2套 |
| 18. | 水泵LDPB 4-18/480W | 1套 |
| 19. | 机床附件 | 套 |
| 20. | BT30刀柄 | 2个 |
三、设备主要技术参数：(单位:mm)
| 机型 | SD1850 | SD2550 | SD3050 | SD3550 | SD4550 |
| 外型-长*宽*高 | 3680*2600*2500 | 3750*2600*2500 | 4450*2520*2600 | 5380*2600*2500 | 6380*2600*2500 |
| 工作台尺寸 | 1800*500 | 2500*500 | 3000*500 | 3500*500 | 4500*500 |
| 主轴鼻端至台面 | 450 | 450 | 450 | 450 | 450 |
| X/Y/Z行程 | 1850*530*350 | 2530*530*350 | 3030*530*350 | 3530*530*350 | 4530*530*350 |
| 最大空走速度 | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min | 48000mm/min |
| 最大加工速度 | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min | 12000mm/min |
| 控制系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 | 深雕数控系统 |
| 伺服系统 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 | 交流伺服 |
| 系统分辨率 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 三轴垂直度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 整机定位精度 | ±0.02mm | ±0.02mm | ±0.02mm | 0.02mm | 0.02mm |
| 局布定位精度 | 300 ±0.01mm | 300±0.01mm | 300±0.01mm | 300±0.01mm | 300±0.01mm |
| 重复定位精度 | 0.005mm | 0.005mm | 0.005mm | 0.005mm | 0.005mm |
| 主轴数 | 1个 | 1个 | 1个 | 1个 | 1个 |
| 主轴电机功率 | 5.5KW | 5.5KW | 5.5KW | 5.5KW | 5.5KW |
| 飞碟式刀库 | 16位 | 16位 | 16位 | 16位 | 16位 |
| 换刀方式 | 自动 | 自动 | 自动 | 自动 | 自动 |
| 主轴转速 | 20000rpm/min | 20000rpm/min | 20000rpm/min | 20000rpm/min | 20000rpm/min |
| 夹持刀柄 | BT30 | BT30 | BT30 | BT30 | BT30 |
| 对刀方式 | 自动 | 自动 | 自动 | 自动 | 自动 |
| 可装料高度 | 350mm | 350mm | 350mm | 350mm | 350mm |
| 台面承受负荷 | 1500Kg | 1500Kg | 1500Kg | 2000Kg | 2500Kg |
| 额定电压 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| 整机最大功率 | 32KW | 18KW | 18KW | 22KW | 22KW |
| 整机重量 | 5500Kg | 7000Kg | 8000Kg | 9000Kg | 10000kg |
