| 加工定制 | 是 |
|---|---|
| 电源类型 | 交流电源 |
| 额定电压 | 220V |
| 额定功率 | 200（W） |
| 螺丝导入方式 | 吹气式 |
| 螺丝兜容积 | 5000（pcs） |
| 适用螺丝头型 | 十字 梅花 Y型 三角 |
| 效率 | 60（pcs/s） |
| 适用范围 | M1-M8 |
| 重量 | 180（kg） |
| 品牌 | **达 |
| 型号 | S138 |
机器特点

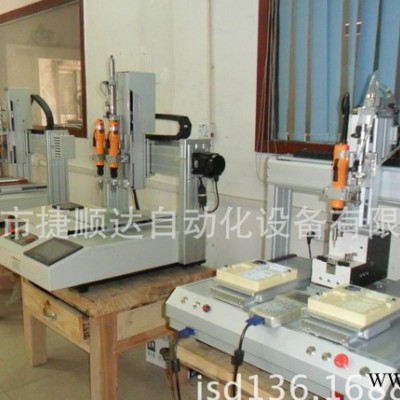

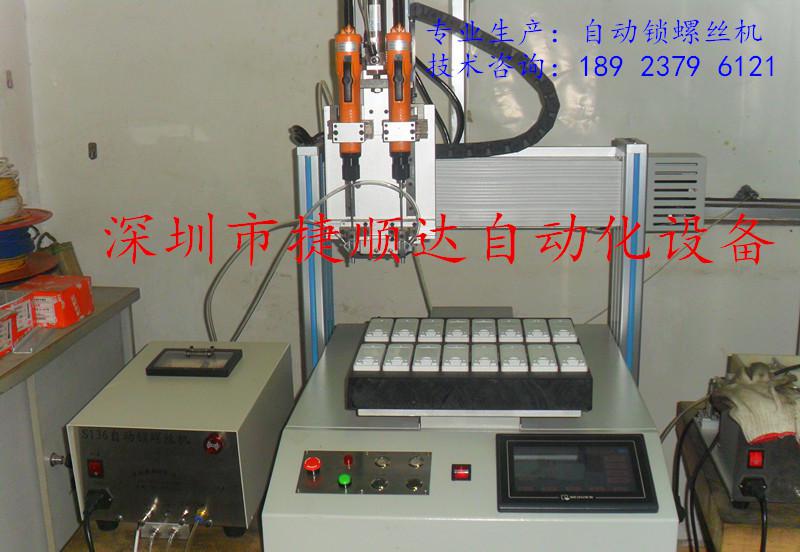

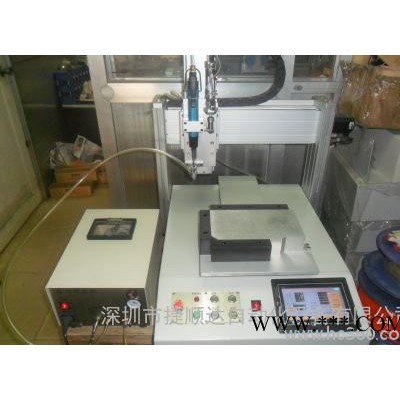

S-138坐标式自动锁螺丝机**大的优点**是灵活，效率高。根据设定好的坐标，机器自动完成产品锁付。 Z轴**多可装4把电批同时锁付，极大提高生产效率。更换产品，只要通过修改锁付点坐标即可。操作非常 简单。
S-138上料系统采用转轮直振方 式上料后将螺丝排序到振动导轨上，并输送到螺丝分配系统,通过分配系统分配螺丝并通过气管压力将螺丝 送到锁嘴，通过机械手根据设定好的坐标自动完成锁付。
机器优点
1. 通用性强。体积小，可配合产线作业，更换产品方便。
2. 效率高。几把电批同时工作，可代替多名工人；比如装4把电批桌上型自动锁螺丝机，一次锁 4颗螺丝连 续锁付，机器一次可同时锁付几个产品。Z轴电批个数可根据客户要求定制。
3. Y轴可以根据需要做成双工位(即双Y轴)，操作者可以左右交替上下料。
4. 降低工人的劳动强度。传统的手工放置螺丝和对准螺丝头部需要占用大量的工作时间和精力。
5. 自动化程度高。操作简单，员工讯速掌握操作和调试。一个工人可同时管理几台机器。节省人工。
6. 扭力**。调节方便,保证锁紧质量。
7. 与吸气式相比，吹气式螺丝直接输送到批嘴。省去了来回取螺丝的时间，效率更高。更稳定。
技术参数
| 机器毛重： | 约150KG |
| 外形尺寸： | 高730*长783*宽870(根据客户产品大小) |
| 电源： | AC 220V 50HZ |
机器构造 | 功率： | 300W |
| 环境温度: | -20~40度 |
| 机架: | 钢板台面，铝合金机架 |
| 人机界面 | 触摸屏 |
| 程式输入 | 直接坐标示教输入 |
控制说明 | 主机程序控制 | **PLC |
| 通讯 | 串口RS232C,电脑通讯软件 |
| 定位精度 | X,Y:+/-0.02mm |
速度与精度 | Z: +/-0.02mm | |
| 运行速度 | 500mm/sec(X-Y) |
| 自动送钉机 | 放在工作台上台下都可以 |
送螺钉机 | 自动送钉机数量 | 按照锁螺丝的多少配备，一台机可送2颗螺丝 |
| 奇力速电批 | 奇力速电批(扭力根据客户产品配置) |
螺丝批 | Z轴电批个数 | 1-4把电批。 |
| XY锁付范围： | 根据客户产品定制。 |
适用范围 | Z轴锁付范围: | 根据客户产品定制。 |
| 螺丝滑牙检测 | 有 |
检测项目： | 螺丝漏锁检测 | 有 |
| 螺丝漏送检测 | 有 |
| 锁紧不良品的处理 | 报警灯和蜂鸣器提示 |
S-138坐标式自动锁螺丝机组成及设计说明
(1) 结构组成：主要由螺丝自动输送系统、X-Y-Z移动平台、锁螺丝机构及电气控制系统组成。
(2) 更换产品：可以直接更换治具，相应程序调出来**可以生产。
(3) 锁付一颗螺丝的时间在1.2s左右。(视螺丝长短略有差异)。
(4) 锁付螺钉为：提供的样板自动螺钉,允许来料尺寸公差在±0.2mm。
(5) 锁付产品为：根据客户提供的产品样品。
(6) 治具：根据产品设计，要求定位**及更换简单方便。
(7) 设备使用过程中不得损伤产品(如产品变形、划伤、外观损伤等)。
(8) 稳定性：设备在产品质量合格的前提下，能每天连续稳定工作，适应大规模生产的需要；
S-138坐标式螺丝机的优势:
采用滚珠丝杆+直线导轨传动 | 精度高，长时间运行稳定。 |
采用伺服驱动 | 不存在步进电机的失步，运行速度更高。 |
采用PLC控制 | 专门开发的锁螺丝控制系统，操作人性化。 |
坐标点输入方便 | 智能化输入，坐标点输入非常简单。 |
