| 壳体防护等级 | IP30 |
|---|---|
| 订货号 | 220100110 |
| 加工定制 | 是 |
| 额定电流 | 63（A） |
| 短路关合电流 | 6（KA） |
| 外形尺寸 | 4位~40位（mm） |
| 产品认证 | CCC |
| 外壳材质 | 钢板或ABS |
| 物料编号 | 220100110 |
| 最小包装数 | 1 |
| 规格 | PZ30 |
| 是否跨境货源 | 否 |
| 品牌 | Schneider/施耐德 |
| 型号 | PZ30 |
1 概述
PZ30配电箱适用于各种楼宇和厂房的照明控制、中小型电器设备控制和电能分配，额定电压220/380V，设备最大总电流100A，单路输出最大电流80A，额定短时耐受电流6kA，最多输出可达36路。PZ30配电箱有（嵌入式）和明装安装方式，适用于建筑物的不同部位。内部器件通用型强，变换方便，可满足现场施工的适应型配置和后期调整。
2 使用环境条件
a) 周围空气温度-25℃～40℃。
b) 海拔不超过1000m。
c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
d) 湿度条件如下：
——在24h内测得的相对湿度的平均值不超过95%；
e) 地震烈度不超过8度
当使用条件不同或有特殊要求时需与制造厂协商
3 技术参数
项 目 | 单 位 | 数 值 |
额定电压 | V | 220 380 220/380 |
额定频率 | Hz | 50 |
额定电流（单路输出） | A | 6 10 16 20 25 32 40 50 63 80 |
额定电流（装置总电流） | A | 250 |
额定短路开断电流 | kA | 6 |
防护等级 |
| IP30 |
4 产品型号的组成及含义
4.1 产品全型号组成
4.2 元器件代码含义
元件名称 | 极（相）／线 | 代码 |
| 元件名称 | 极（相）／线 | 代码 |
小型塑壳隔离器 | 1 | S |
| 暗插座 | 1/2 | J |
2 | O |
| 1/3 | B | ||
3 | X |
| 3/4 | C | ||
4 | N |
| 3/5 | U | ||
小型塑壳断路器 | 1 | E |
| 电压表 | 单相 | V |
2 | F |
| 电流表 | 单相 | A | |
3 | G |
| 指示灯 | 单相 | D | |
4 | H |
| 小型熔断器 | 单相 | R | |
剩余电流动作 断路器 | 1/2 | K |
|
|
|
|
2 | L |
|
|
|
| |
3 | M |
|
|
|
| |
3/4 | P |
|
|
|
| |
4 | Q |
|
|
|
|

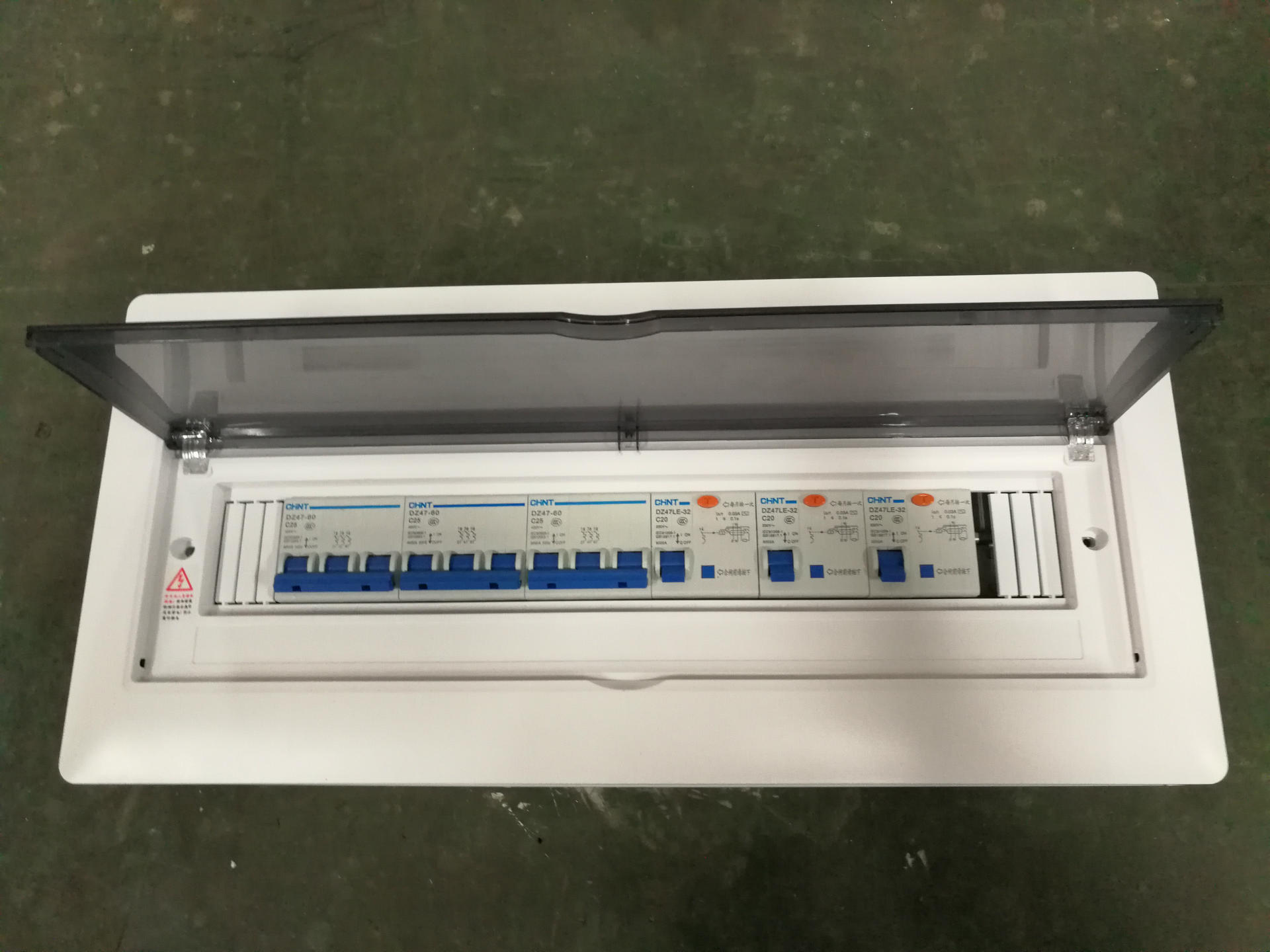

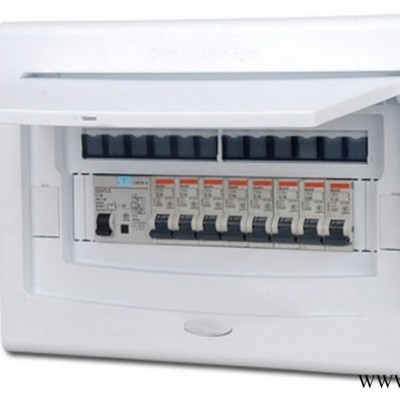

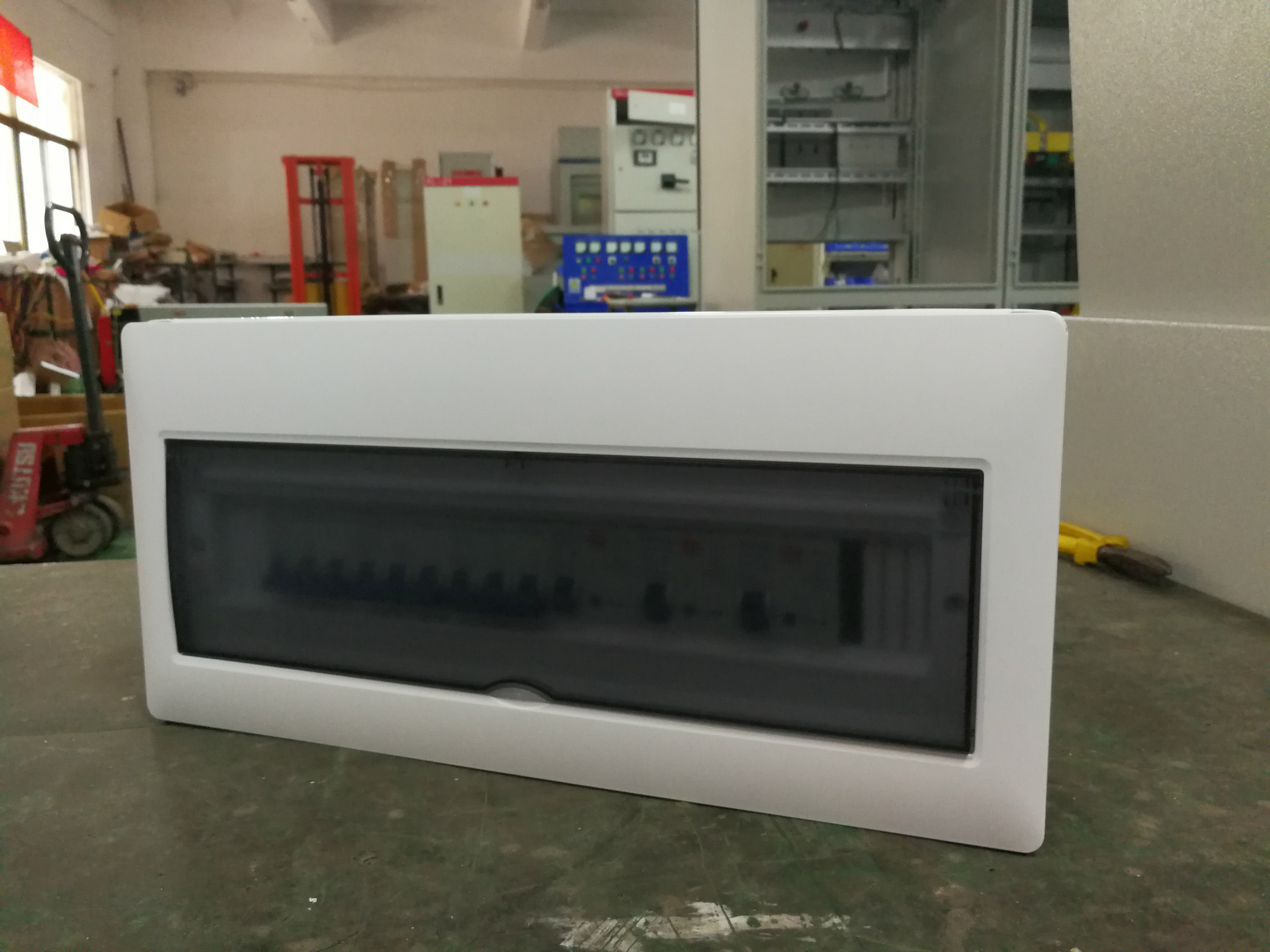

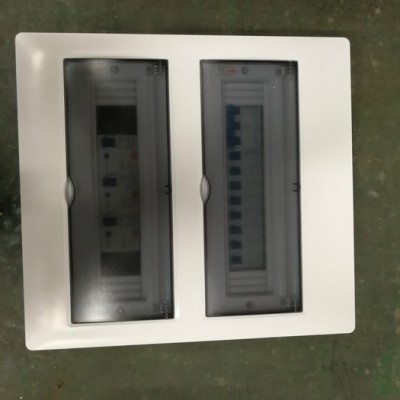

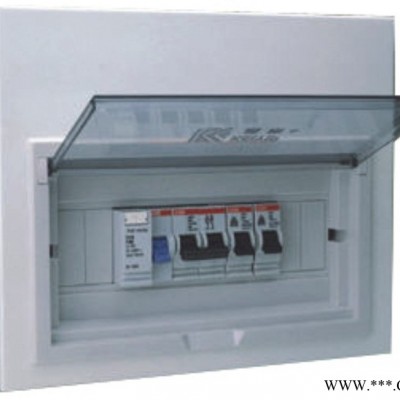

5 产品及工厂加工图片
6 合作伙伴
售后服务
1、我公司产品质量保证期为1年，保质期内若有质量问题，我公司负责解决。保质期外发生质量问题在接到用户通知后24小时派员赶到现场进行修复或更换。
2、 我公司产品在制造、装卸、运输过程中都进行投保，一旦发生意外，我公司按需方要求立即更换。
