| 材质 | 隔爆外壳 |
|---|---|
| 产地 | 山东 |
| 产品认证 | CCC |
| 额定电流 | 10A |
| 额定电压 | 220V |
| 工作环境 | －25℃～50℃ |
| 规格 | 100*386 |
| 类型 | 矿用高压接线盒 |
| 适用范围 | 煤矿用隔爆型高压电缆接线盒 |
| 外壳材质 | 隔爆外壳 |
| 重量 | 15 |
| 壳体防护等级 | IP65 |
| 品牌 | 润煤 |
| 型号 | BHG1-400/6-2G |
| 加工定制 | 是 |
| 短路关合电流 | 1KA |

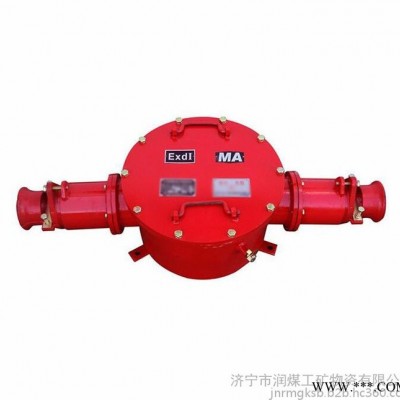

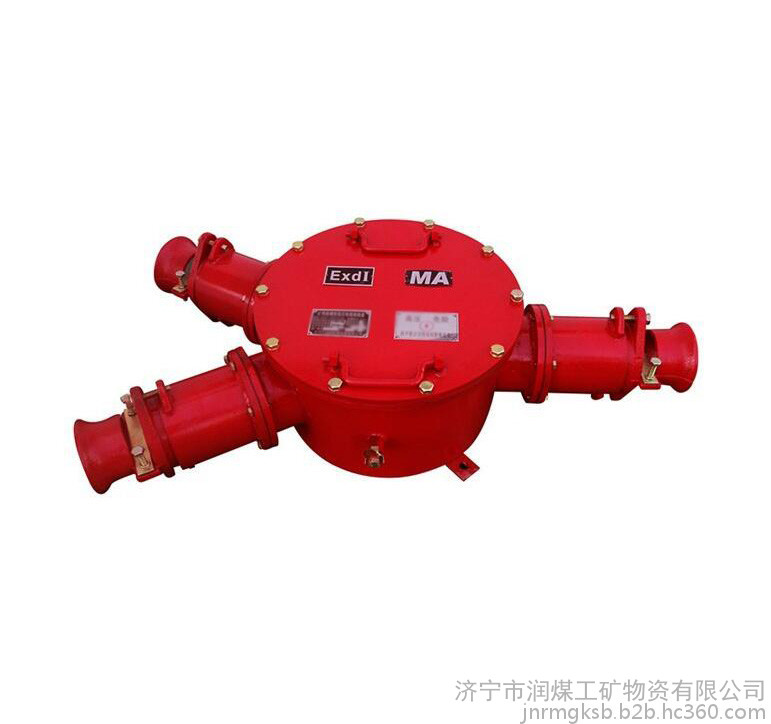

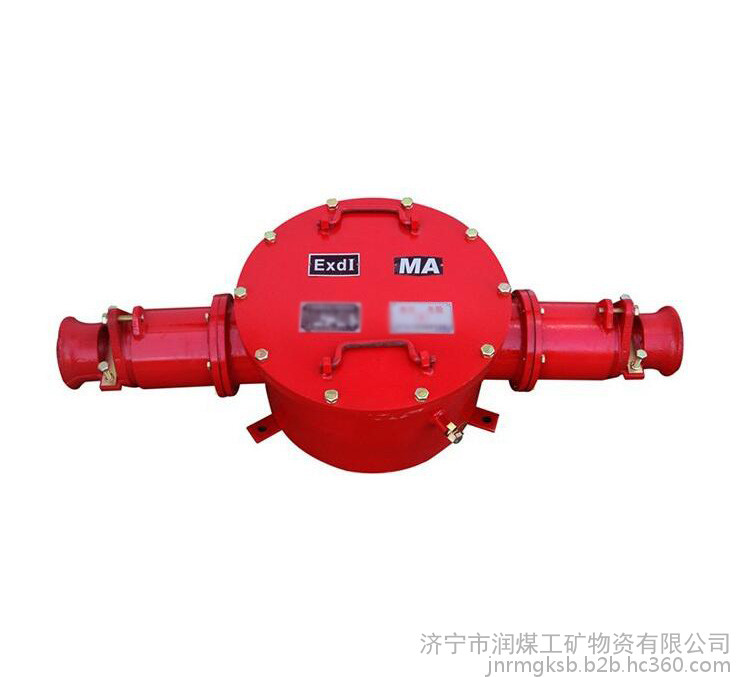

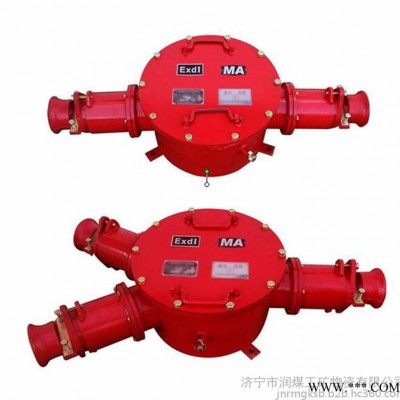

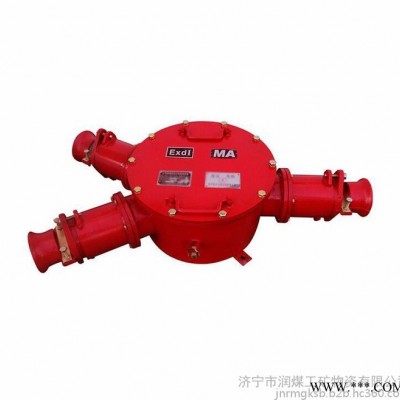

煤矿用隔爆型高压电缆接线盒 BHG1-400/6-2G 矿用高压接线盒
一、产品特点：
1、接线盒主要由隔爆外壳（壳体、盖）、绝缘接线座、电缆引入装置及内外接地等组成；
2、壳体和盖以平面隔爆面通过螺栓等紧固件连接；
3、接线座采用高纯陶土压制、烧结、上釉而成，具有优良的电气绝缘性能。

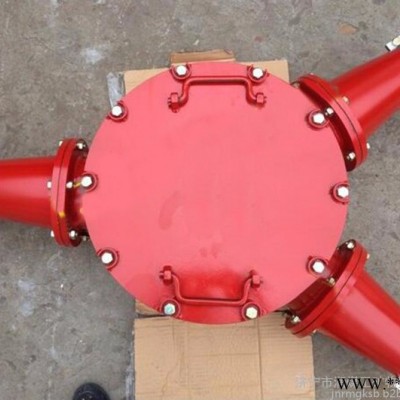

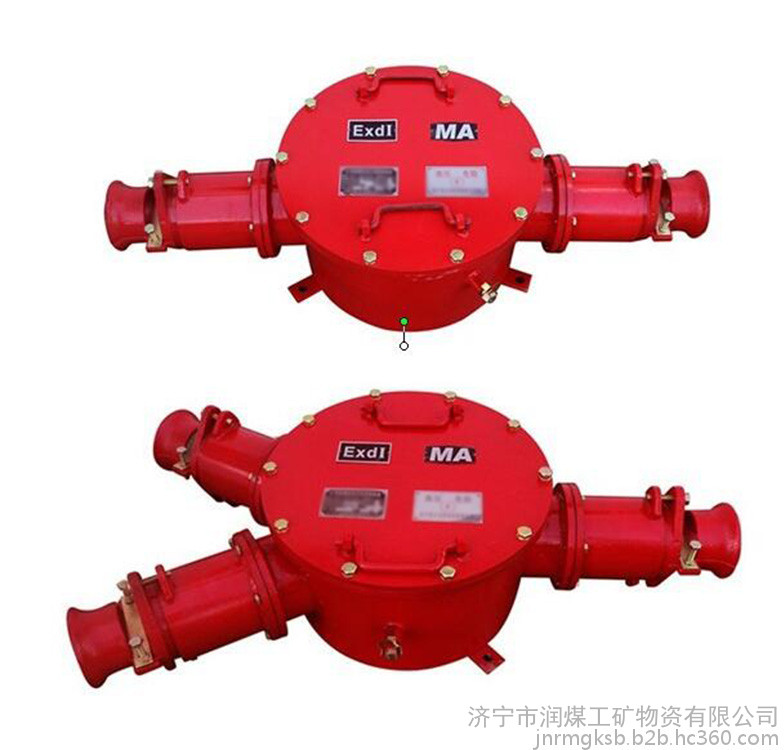

二、结构简介接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。
三、适用范围：
BHG1-200、315、400/10 系列矿用隔爆型高压电缆接线盒(以下简称接线盒)适用于含有爆炸性气体（甲烷）、煤尘混合物的煤矿井下，在交流50Hz、电压至10kV的供电网络中，供信号、照明、动力设备中作电缆连接和分支之用。
四、技术参数：
| 型号 | 额定电流(A) | 额定电压(KV) | 引入电缆最大外径(MM) | 通数(个) |
| BHG1-400/10-2G(3G) | 400 | 10 | Φ68～78 | 2(3) |
| BHG1-400/6-2G(3G) | 400 | 6 | Φ68～78 | 2(3) |
| BHG1-400/3.3-2G(3G) | 400 | 3.3 | Φ68～78 | 2(3) |
| BHG1-200/10-2G(3G) | 200 | 10 | Φ68～78 | 2(3) |
| BHG1-200/6-2G(3G) | 200 | 6 | Φ68～78 | 2(3) |
| BHG1-200/3.3-2G(3G) | 200 | 3.3 | Φ68～78 | 2(3) |
| BHG1-315/10-2G(3G) | 315 | 10 | Φ68～78 | 2(3) |
| BHG1-315/6-2G(3G) | 315 | 6 | Φ68～78 | 2(3) |
| BHG1-315/3.3-2G(3G) | 315 | 3.3 | Φ68～78 |
|
