| 规格 | BHD-10/127-12G |
|---|---|
| 接口类型 | AC/DC |
| 类型 | 防水仪表盒 |
| 特性 | 防水 |
| 制造商 | 润煤 |
| 制作工艺 | 注塑 |
| 品牌 | 润煤 |
| 型号 | BHD-10/127-12G |
| 系列 | 接线盒 |
| 制造商零件编号 | runmei |
| 其它名称 | 接线盒 |
| 别名:接线盒 | 用途:煤矿 |
| 电机功率:220 | 加工定制:是 |

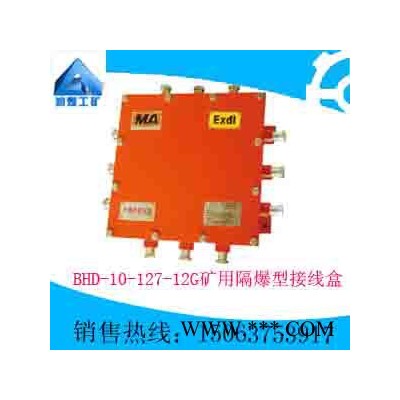

BHD-10/127-12G矿用隔爆型接线盒
一、概 述
矿用隔爆型低压电缆接线盒是给煤矿井下现场低压电缆接线用的一种防爆设施。
二、执行标准
Q/KAJS010-2011 BHD-10/127-12G矿用隔爆型低压电缆接线盒
GB3836-2000 气体环境用电气设备
MT429-2008 《煤矿用隔爆型低压电缆接线盒》
三、主要技术指标
额定电压：AC127V/50Hz
额定电流：10A
四、使用环境条件
a）环境温度：－20℃～40℃；
b）平均相对湿度：95%（+25℃）；
c）大气压力：80kPa～106kPa；
d）无显著振动和冲击场合；
e）煤矿井下有瓦斯、煤尘等混合物，但无破坏绝缘的腐蚀性气体场合。
五、产品名称
设备的防爆型式为矿用隔爆型“ExdI”
|
六、隔爆型低压电缆接线盒的结构（见附图）
|
矿用隔爆型接线盒采用Q235钢板焊接而成。
七、隔爆型低压电缆接线盒的功能
矿用隔爆型低压电缆接线盒应用于煤矿井下工作电压不大于AC127V、工作电流不大于10A的条件下设备之间的电缆连接
八、隔爆型接线盒的安装
隔爆型低压电缆接线盒可以采用壁挂安装
外形尺寸：400×400×114mm
重量：约10kg
九、隔爆型低压电缆接线盒的使用
1）卸下隔爆腔固定螺丝后打开隔爆腔盖。
2）在隔爆接线腔内的接线端子上相应接上电源及音频和控制信号。
3）按照原样恢复。
十、防爆注意事项
维修时应注意防止损坏隔爆面！
注意保护紧固件及引入装置内的橡胶密封件！
严禁带电开盖！
