| 材质 | 碳钢 |
|---|---|
| 传动方式 | 齿轮传动 |
| 电压 | 220V |
| 级数 | 单级 |
| 类型 | 离心风机 |
| 配套电机功率 | 1.5KW |
| 适用面积 | 100 |
| 输入功率 | 25 |
| 性能 | 低噪音风机 |
| 叶轮直径 | 120 |
| 叶片数 | 6 |
| 用途 | 排烟风机 |
| 噪声 | 0-20db |
| 种类 | 除尘/环保风机 |
| 重量 | 100kg |
| 轴功率 | 1.5KW |
| 转速 | 1400r/mim |
| 风机压力 | 低压风机 |
| 气流方向 | 离心式 |
| 品牌 | 润煤 |
| 型号 | 4-72型 |
| 加工定制 | 否 |
| 涡轮头材质 | 金属 |
| 旋转方式 | 右旋转风机 |
一、风机用途
4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自然的，对人体无害的、对钢材无腐蚀性的气体。B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。B4-72 型风机的性能与选用件及基础尺寸与4-72 型一致，可按其样本选择。该风机结构基本与4-72型相同，No2.8-6A采用B35型带法兰盘与底脚的电动机。No6~12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。F4-72型风机采用玻璃钢质材用于输送腐蚀性气体，其性能与基础尺寸同于4-72型。
二、风机形式

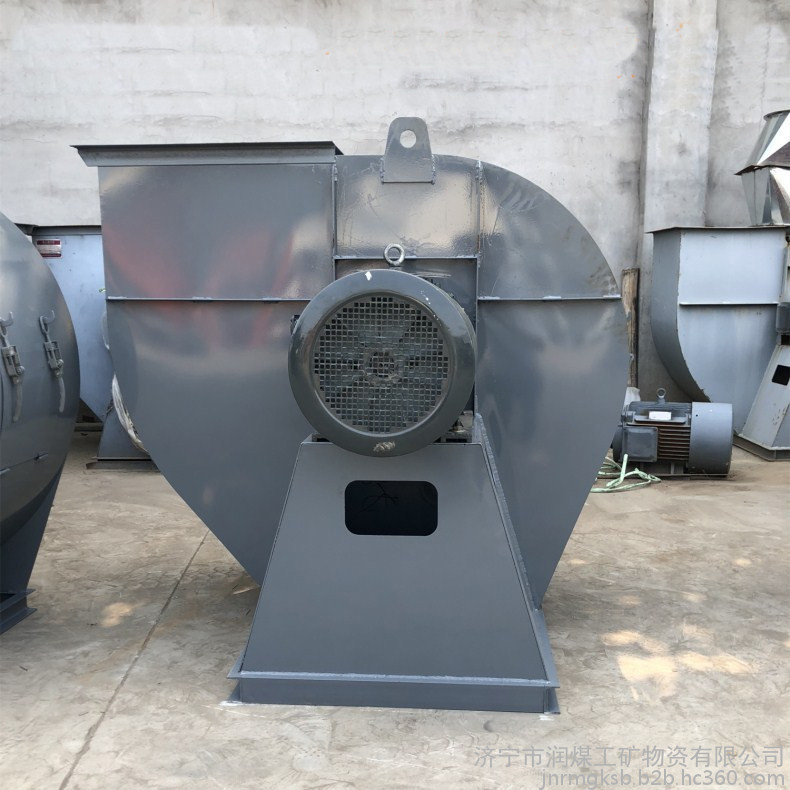

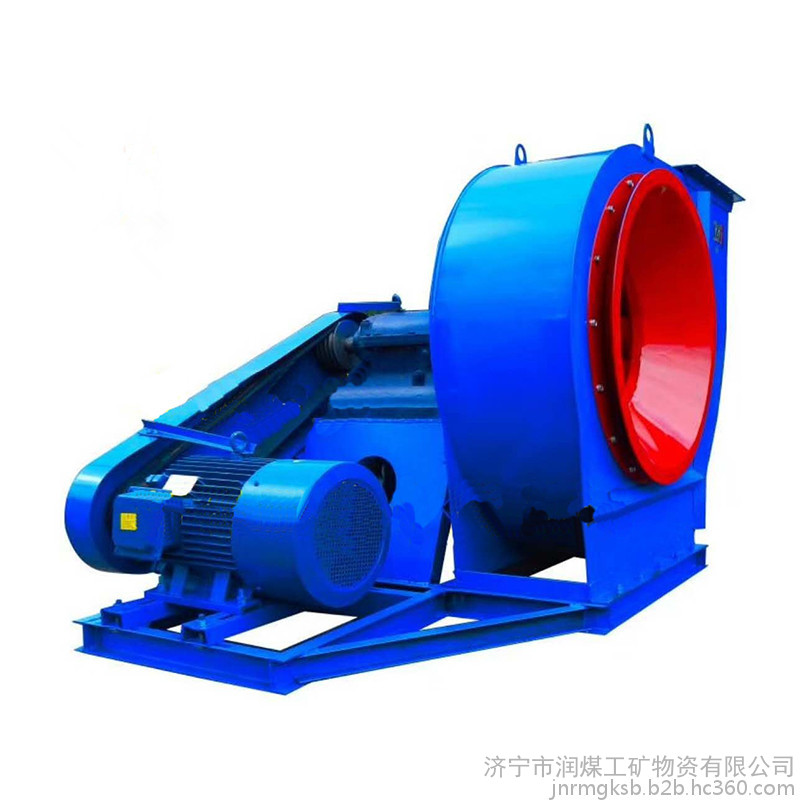

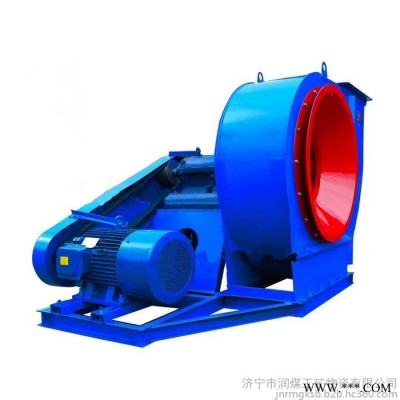

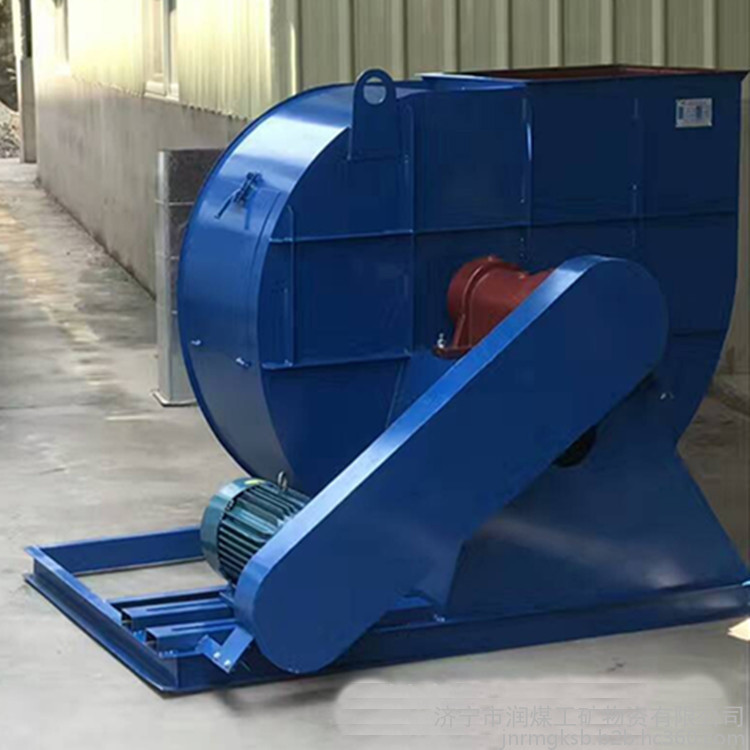

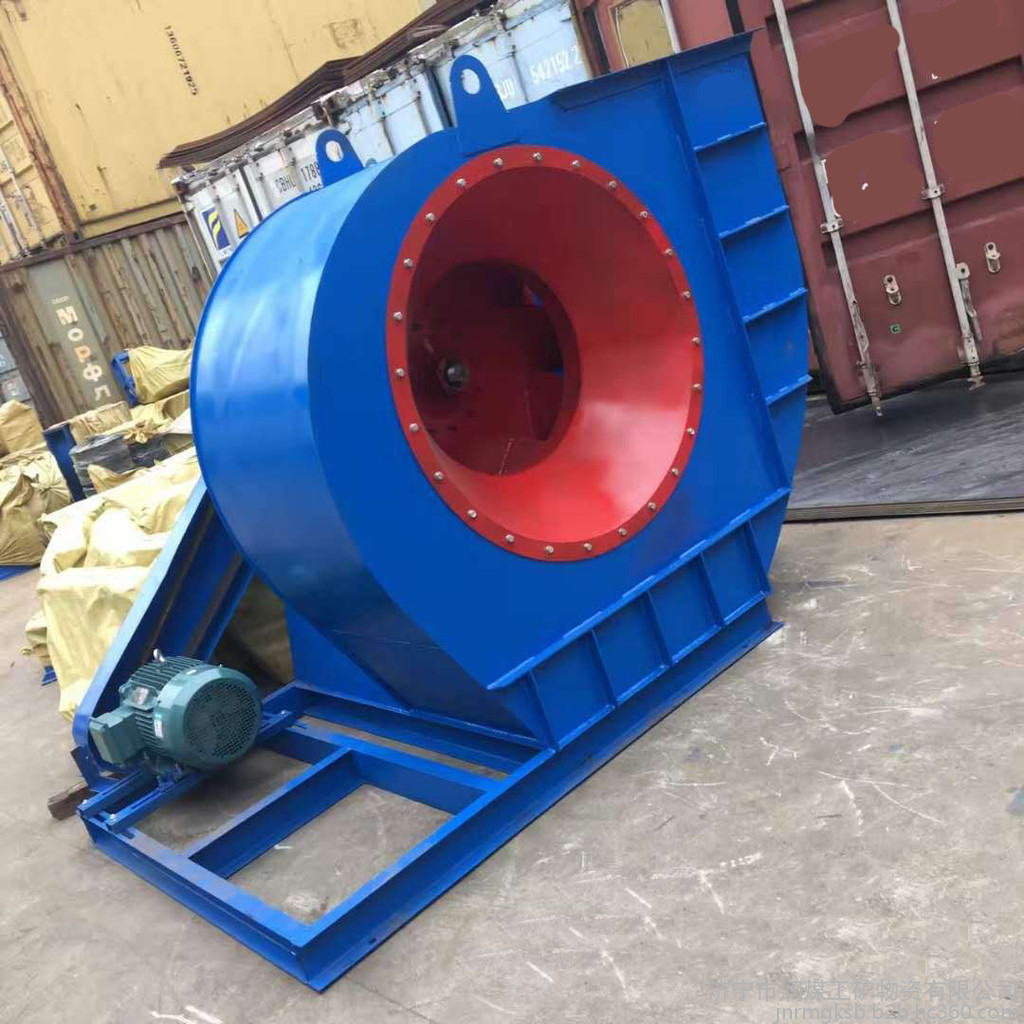

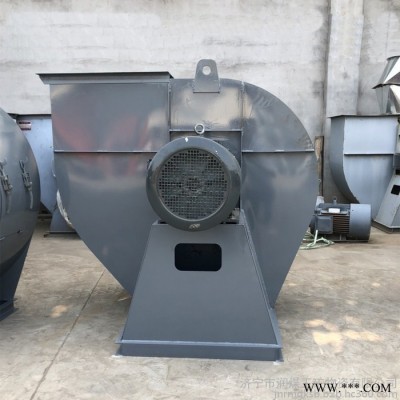

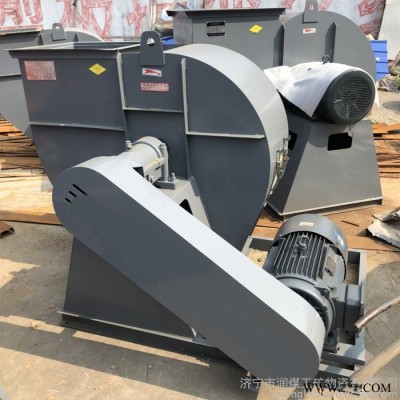

从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示，叶轮逆时针旋转，称为左旋风机，以“左”表示。风机的出口位置，以机壳的出风角度表示。4-72型风机NO2.6-6出厂时均做成1种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明。NO2.8出风口位置调整范围0°～225°，间隔是22.5°。NO8～12出风口位置调整范围0°～225°，间隔是45°。NO16～20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中NO2.8-6采用A式传动，NO8-12采用C、D式传动，NO16-20采用B式传动。
三、结构特点
4-72型风机中NO2.8-6主要由叶轮、机壳、进风口等 竞部分分配直联电机而组成，NO8-20除具有上述部分外，还有传动部分等。
◆叶轮由10后倾的机翼型叶片、曲线型前盘和平板后盘组成，用钢板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。
◆机壳做成三种不同型式。NO2.8-12机壳作成整体，不能拆开，NO16-20的机壳制成三开式，除沿中分水平分为三半外，上半部再沿中心线垂直分为二半，用螺栓连接。
◆进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
◆传动部分由主轴、由承箱、流动轴承、带轮或联轴器组成。
四、4-72型主要参考数据：
| 机号 | 转速 | 流量 | 全压 | 电机型号 | 电机功率 |
| 2.8A | 2900 | 1330-2450 | 950-588 | Y90S-2B35 | 1.5 |
| 3.2A | 2900 | 1975-3640 | 1245-784 | Y90L-2B35 | 2.2 |
| 1450 | 991-1910 | 313-196 | Y90S-4B35 | 1.1 | |
| 3.6A | 2900 | 2930-5408 | 1617-1068 | Y100L-2B35 | 3 |
| 1450 | 1470-2710 | 402-274 | Y90S-4B35 | 1.1 | |
| 4A | 2900 | 4020-7420 | 1999-1313 | Y132S1-2B35 | 5.5 |
| 1450 | 2101-3701 | 500-333 | Y90S-4B35 | 1.1 | |
| 4.5A | 2900 | 5730-10580 | 2528-1666 | Y132S2-2B35 | 7.5 |
| 1450 | 2860-5280 | 637-421 | Y90S-4B35 | 1.1 | |
| 5A | 2900 | 7950-14720 | 3175-2195 | Y160M1-2B34 | 15 |
| 1450 | 4520-8370 | 794-549 | Y100L1-4B35 | 2.2 | |
| 6A | 1450 | 10600-19600 | 1137-784 | Y112M-4B35 | 4 |
| 960 | 15250-17600 | 500-343 | Y100L-6B35 | 1.5 | |
| 6C | 2240 | 8520-15800 | 2724-1882 | Y160L-4 | 15 |
| 2000 | 7560-14000 | 1793-1499 | Y160M-4 | 11 | |
| 1800 | 5920-15800 | 1764-1215 | Y132M-4 | 7.5 | |
| 1600 | 7560-14000 | 1392-960 | Y132S-4 | 5.5 | |
| 1250 | 5920-11000 | 843-578 | Y100L2-4 | 3 | |
| 8C | 1800 | 20100-27450 | 3116-2930 | Y200L2-2 | 30 |
| 1800 | 29900-34800 | 2795-2362 | Y200L2-2 | 37 | |
| 1600 | 17920-31000 | 2470-1842 | Y180M-2 | 22 | |
| 1250 | 14000-24200 | 1509-1137 | Y160M-4 | 11 | |
| 1120 | 20200-21650 | 1000-911 | Y160M-4 | 11 | |
| 1120 | 12500-18620 | 1205-1862 | Y132M-4 | 7.5 | |
| 900 | 10050-14950 | 774-696 | Y112M-2 | 4 | |
| 800 | 8960-15500 | 617-461 | Y110L2-4 | 3 | |
| 10C | 1250 | 34800-50150 | 2342-1862 | Y225S-4 | 37 |
| 1120 | 33900-45000 | 1852-1490 | Y200L-4 | 30 | |
| 1000 | 37650-40100 | 1274-1186 | Y180L-4 | 22 | |
| 900 | 25050-36100 | 1215-960 | Y160L-4 | 15 | |
| 800 | 22150-32100 | 960-764 | Y160M-4 | 11 | |
| 710 | 19780-22850 | 755-598 | Y132M-4 | 7.5 | |
| 630 | 17540-25280 | 598-470 | Y132S-4 | 5.5 | |
| 12C | 1120 | 53800-77500 | 2715-2146 | Y280S-4 | 75 |
| 1000 | 48100-69300 | 2166-1715 | Y225M-4 | 45 | |
| 900 | 54600-62200 | 1578-1382 | Y250M-6 | 37 | |
| 800 | 38600-58860 | 1382-1245 | Y200L2-6 | 22 | |
| 710 | 34200-49500 | 1088-862 | Y200L1-6 | 18.5 | |
| 630 | 30400-43900 | 862-686 | Y160L-6 | 15 | |
| 560 | 34140-38900 | 646-540 | Y160L-6 | 11 | |
| 500 | 30520-34800 | 490-431 | Y160M-6 | 7.5 | |
| 6D | 1450 | 6840-12720 | 1137-784 | Y112M-4 | 4 |
| 960 | 4520-8370 | 500-343 | Y100L-6 | 1.5 | |
| 8D | 1450 | 16200-27990 | 2019-1529 | Y180L-4 | 18.5 |
| 960 | 10730-18560 | 892-676 | Y132M2-6 | 5.5 | |
| 730 | 8150-14150 | 519-392 | Y132M-8 | 3 | |
| 10D | 1450 | 40400-58200 | 3156-2499 | Y250L-4 | 55 |
| 960 | 26730-38500 | 1382-1098 | Y180L-6 | 15 | |
| 730 | 20800-29300 | 804-637 | Y160L-8 | 7.5 | |
| 12D | 960 | 48100-66500 | 1989-1578 | Y250M-6 | 37 |
| 730 | 35000-50500 | 1147-921 | Y250S-8 | 18.5 |
