品牌:润煤
标称截面:16
产品认证:ISO9002
起订:1个
供应:200个
发货:10天内
| 标称截面 | 16 |
|---|---|
| 产品认证 | ISO9002 |
| 电压等级 | A |
| 额定电压 | 24V |
| 净重 | 22 |
| 绝缘材料 | 其他 |
| 绝缘厚度 | 30 |
| 每卷长度 | 不同 |
| 芯数 | 4 |
| 颜色 | 黑 |
| 用途 | 架空绝缘电缆 |
| 护套材质 | 聚氯乙烯 |
| 线芯材质 | 铝合金线 |
| 电线最大外径 | 20 |
| 适用行业 | 电力行业 |
| 品牌 | 润煤 |
| 型号 | rm |
| 加工定制 | 是 |
| 物料编号 | 6636436 |

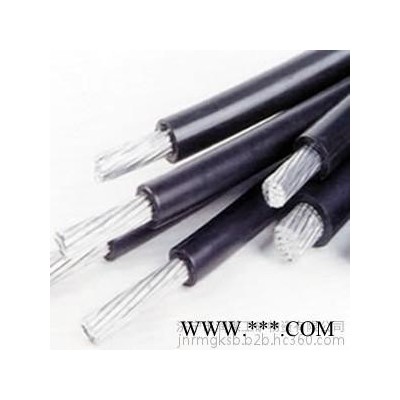

架空绝缘电缆
架空绝缘电缆
架空绝缘电缆主要应用于城市和林区电网改造中，该产品结构简单，使用安全，具有优良的机械、物理性能和电气性能。耐电痕、耐沿面放电、耐大气性能优良。同时架空电缆用于市郊长距离送电时，电缆电感值很低，线路压降小，不要增加升压措施，有很高的经济效益。
使用特性
1 电缆长期允许**高工作温度
聚氯乙烯（PVC）、聚乙烯（PE）绝缘应不超过70℃；
交联聚乙烯绝缘（XLPE）应不超过90℃。
2 短路时**持续时间不超过5s）导体**高温度
聚氯乙烯（PVC）绝缘应不超过130℃；
聚乙烯（PE）绝缘应不超过150℃；
交联聚乙烯绝缘（XLPE）应不超过250℃。
3 电缆允许的弯曲半径
对于10kV电缆来说：单芯电缆的允许弯曲半径为：20(D+d)；
对于1kV电缆：电缆外径(D)小于25mm者，弯曲半径应不小于4D；电缆外径(D)大于或等于25mm者，弯曲半径应不小于6D。
4 电缆的敷设温度
电缆的敷设温度应不小于-20℃。
电缆的型号规格及执行标准
型 号 | 电压 等级 | 芯数 | 标称截面（mm2） | 执行标准 |
JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、JKLHYJ、JKLHV、JKLGY、JKLGYJ | 1kV | 1 | 16 ～ 240 | GB/T12527-2008 |
JKYJ、JKTRYJ、JKLYJ、JKLHYJ、JKY、JKTRY、JKLY、JKLHY、JKLYJ/Q、JKLHYJ/Q、JKLY/Q、JKLHY/Q、JKLGY、JKLGYJ | 10kV | 1 | 10 ～ 300 | GB/T14049-2008 |
敷设和安装
架空绝缘电缆应固定敷设，为避免电缆受到损害，敷设时应尽量采用较大的弯曲半径和较小的拉力。电缆敷设的间距应尽可能的大一些，以避免影响电缆的载流量。
交联聚乙烯绝缘电缆敷设后的直流电压试验会对电缆的使用寿命造成严重影响，建议尽可能采用交流试验。
