| 型号 | GD-6011SY |

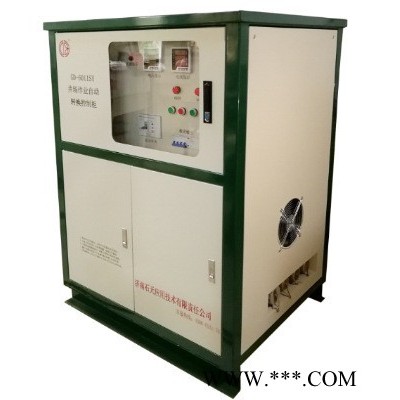

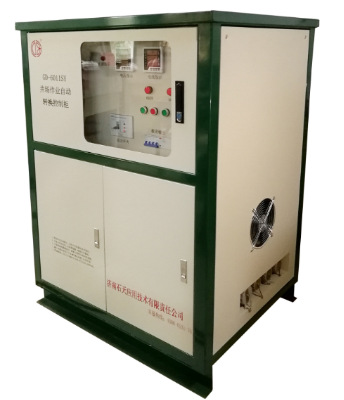

井场作业自动转换控制柜
一、概述：
GD-6011SY井场作业自动转换控制柜，是一台组合型三种输入电压等级转换控制柜。配电箱可以输入网电三相三线1140V、660V、380V和发电机三相输出380V电压，通过操作对应指示按钮，实现对作业现场用电设备分别供电。转换配电箱设计合理，操作简便，一机多用，对防尘、绝缘处理、易维修等方面进行特殊加工设计，是作业现场施工用电实用性安全电控装置。
特点：
三种输入电压（网电1140V、660V、380V）公用一组接线端子排，无需调换
网电和发电机380V可同时供电，网电断电后，发电机自动供电
启动按钮误操作，自动断电，不会烧坏其他电器
一体化配置设计，操作简便实用
技术参数：
输入电压 | 1140V、660V、380V | 额定电流 | 125A |
输出电压 | 380V、220V、AC24V | 防护等级 | IP40 |
额定频率 | 50Hz | 额定绝缘电压 | 1250V |
适应温度 | -40℃～60℃ | 相对湿度 | <85% |
外形尺寸 | 960×780×1360 | 整机质量 | 245kg |
|
|
|
|
安装与使用：
GD-6011SY控制柜应放在距离地面20厘米的绝缘板上，做到控制柜与值班房完全绝缘，安装牢固、平稳、不倾斜。
2、接线前，先检查控制柜各部件是否齐全，外观元器件是否完好。
3、接线时，先打开控制柜接线控制门，断开总开关，从右侧穿线孔引入输入线，压线鼻应采用100A纯铜接线鼻，牢固的压接到标注“输入接线端口”字样的端子排上。发电机输出线压接到标注“发电机接线端口”字样的接线端子排上，值班房室内连接线根据控制柜输出标示，牢固的压在相应的接线柱上，外部动力输出、备用输出和交流24V输出插接到控制柜右侧下部插座处。
4、接地线一端压在控制柜的接地螺丝上，一端连接到地锚压线螺丝上，接地线截面积不小于20平方毫米。
5、接入输入电源，合上控制柜总开关，电源指示灯亮。根据输入电压等级，按下控制柜面板上相应电压标示启动按钮(绿色)，电压表显示220V电压，说明控制柜进入工作状态。随后分别合上输出开关，室内电器通电，可以正常使用。（注：当操作启动按钮与输入电压不相符时，控制柜自动断电，无法启动）当发电机输入供电时，开启面板发电机按钮开关（绿色），电压表显示220V电压，控制柜进入工作状态。
6、停止供电时，按下面板相应标示电压停止按钮（红色），电源指示灯灭，电压表无电压显示，控制柜处于断电状态。
7、当自动转换操作系统无法启动或出现故障，按钮开关操作失灵，控制交流接触器无法启动时，首先断开控制柜输入电源，调整输入电缆相序，重新进行电压采集比对，再次启动开关按钮，直至正常为止；如果控制柜故障无法解除或仍然不能启动，这时可以打开控制柜下部左侧备用仓门，将值班房输入电缆调整到“手动输入端口”。然后根据输入电压等级，先将转换保险调整至对应标示电压处，再合上手动输入开关，电压表显示220V电压，最后合上输出开关，室内电器设备可以正常使用。
（注：使用本功能时，将自动操作总开关处于断开状态）
五、电气原理图
六、注意事项：
1、使用前应仔细阅读说明书，并由专业电工人员操作。
2、GD-6011SY转换控制柜限定输出功率，切勿将总保险管随意增大。
3、连接单项大功率电器时，应由电工对各项负载平衡计算，切勿偏相过大。
4、严禁带电搬动转换控制柜。
5、严禁带电接线及拉线。
6、严禁私自改变控制柜的内部结构，严禁用力撞击控制柜壳体。
7、控制柜的接地线应有良好的接地保证，接地电阻小于4Ω。
七、随机配套附件
产品合格证；
产品使用说明书一份；
济南石天应用技术有限责任公司
公司地址：济南市高新区正丰路中段国家环保科技园
国际商务中心B北座
公司电话：0531-83177968 /78/58(传)
中原服务热线：18603931206
全国客服电话：4000-0531-70
