新型电缆开沟机涉及一种挖沟开槽设备装置，具体是一种用于铺设农田管道、城乡光电缆等所用到的链条式开沟机，对于大型农田管道及城乡光（电）缆工程特别有效。现有机械化沟槽开挖技术基本分为三种：一是用小型挖掘机开挖；二是在大型拖拉机上安装并拖动小链条作业；三是圆盘式开沟机。以上所述现有三种技术方案均存在不足：用小型挖掘机开挖下水道、沟壑、水渠等大型工程，效率高质量好；但开挖预埋管道、电（光）缆用窄深沟，则大材小用，高炮射蝇；在大型拖拉机上安装并拖动小链条进行挖沟作业，由于拖拉机输出转速较高，与链条的低转速高扭矩不匹配，极易造成链条断裂，且效率偏低。圆盘式开沟机是将发动机的转动传递到安装有刀具的直径较大的圆盘上，通过圆盘的转动实现挖掘。该圆盘装置结构是由柴油机驱动一系列带、链条、链轮、涡轮减速机等减速来实现低转速、大扭矩，从而带动转盘旋转开挖，整机装配成本高，结构复杂，零部件更坏频繁，效率低下，仅适合开挖路边等小量工程为宜。

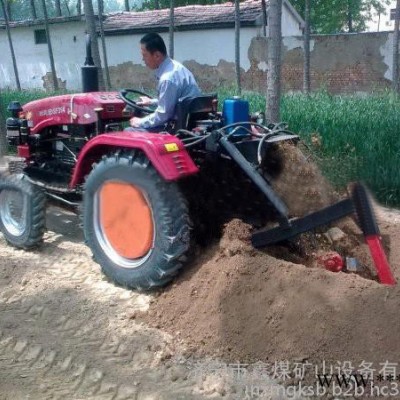

 新型电缆开沟机采用链条式操作，通过四联带将动力系统中柴油机的转动传递到减速系统中的减速箱后驱动安装在其上的主链轮，主链轮带动与之啮合的链条转动。刀具安装在链条上，在动力系统的驱动下，链条带动刀具转动加平动，从而实现开沟。采用本方案所述链条式开沟机，可实现所挖沟槽深浅一致，宽度均匀且尺寸可调，大大提高了挖掘质量和效率。 链条式开沟机采用了60-140马力不等的动力，为开挖不同宽窄的沟型，可以改装成单双链条两种，可开挖宽度13-55公分不等，深度可达1.5米的沟型，本实用新型**的特点是开挖速度快，可达500-700米/小时，故障率低，简单实用。
