品牌:倍佳
材质:不锈钢
产地:江苏
起订:1副
供应:2000副
| 材质 | 不锈钢 |
|---|---|
| 产地 | 江苏 |
| 使用寿命 | 10000H |
| 适用环境 | 防腐蚀 |
| 适用压力 | 高压 |
| 执行质量标准 | 国标 |
| 消声频率 | 30（Hz） |
| 品牌 | 倍佳 |
| 型号 | FG-100 |
| 加工定制 | 是 |
| 消声原理 | 抗性消声器 |

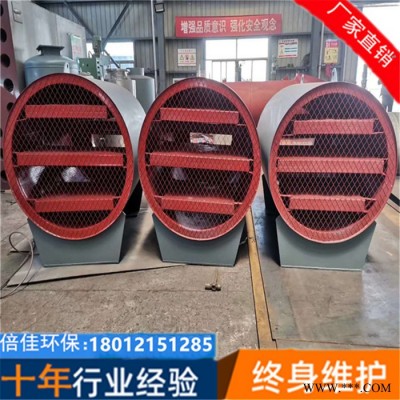

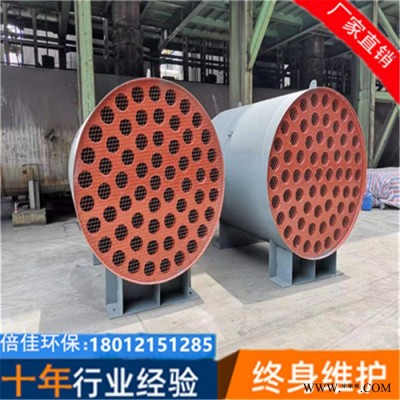

鼓风机消音器
一、鼓风机消音器适用范围：
为了有效地降低并控制各类鼓风机，罗茨风机、空压机、轴流排风机、离心式通风机等风机进、出风道的消声降噪，我公司针对各类风机的噪声源其频谱值往往不止一种，根据不同噪声强度、发声机理、传播途径等形成的频谱带，对其消声形式要求也不相同。为此我厂采用了针对性设计，形成了系列消声器，经过众多厂家使用具有良好的消声效果。
二、鼓风机消音器结构：
鼓风机消音器按接口分圆形结构和距形结构，圆形结构分为A、B型两种， A型两端均为法兰盘，直接串接于管道中， B型一端为法兰，另一端为防雨风帽。
鼓风机消音器型号及参数
| 规格型号 | 内径 | 外形尺寸（mm） | 有效长度L(mm) | 风 量 | |||
| 外径D | 安装长度L1 | A型 | B型 | ||||
| A型 | B型 | ||||||
| FG-100 | 108 | 300 | 900 | 1000 | 600 | 650 | 900 |
| FG-150 | 159 | 330 | 1100 | 1100 | 800 | 950 | 1300 |
| FG-200 | 219 | 450 | 1500 | 1500 | 1100 | 1350 | 2000 |
| FG-300 | 325 | 600 | 1600 | 1600 | 1200 | 1450 | 5000 |
| FG-400 | 426 | 730 | 1750 | 1750 | 1300 | 1600 | 8000 |
| FG-500 | 530 | 790 | 1800 | 1800 | 1350 | 1650 | 12000 |
| FG-550 | 580 | 900 | 1900 | 1930 | 1450 | 1780 | 16000 |
| FG-600 | 620 | 950 | 1950 | 2030 | 1500 | 1880 | 20000 |
| FG-700 | 720 | 1000 | 2100 | 2230 | 1650 | 2080 | 25000 |
| FG-750 | 770 | 1100 | 2150 | 2300 | 1680 | 2150 | 30000 |
| FG-800 | 820 | 1180 | 2200 | 2380 | 1720 | 2200 | 35000 |
| FG-900 | 920 | 1330 | 2300 | 2450 | 1750 | 2250 | 40000 |
| FG-1000 | 1020 | 1420 | 2350 | 2550 | 1800 | 2350 | 50000 |
以上鼓风机消音器接口尺寸仅供参考
| 序号 | 法兰内径 | 外形尺寸(mm) | 适用风量(m3/h) |
| FG-500x200 | 500×200 | 800×400×1300 | 1800 ~ 3600 |
| FG-500x320 | 500×320 | 800×520×1300 | 2880 ~ 5760 |
| FG-630x320 | 630×320 | 1030×520×1450 | 3620 ~ 7240 |
| FG-630x500 | 630×500 | 1030×700×1450 | 5670 ~ 11340 |
| FG800x320 | 800×320 | 1200×520×1450 | 4600 ~ 9200 |
| FG-800x500 | 800×500 | 1200×700×1450 | 7200 ~ 14400 |
| FG-800x630 | 800×630 | 1400×830×1600 | 9070 ~ 18140 |
| FG-1000x320 | 1000×320 | 1400×520×1600 | 5760 ~ 11520 |
| FG-1000x500 | 1000×500 | 1400×700×1600 | 9000 ~ 18000 |
| FG-1000x630 | 1000×630 | 1400×830×1600 | 11340 ~ 22680 |
| FG-1000x800 | 1000×800 | 1650×1000×1600 | 14400 ~ 28800 |
| FG-1250x320 | 1250×320 | 1650×520×1600 | 7200 ~ 14400 |
| FG-1250x500 | 1250×500 | 1650×700×1600 | 11250 ~ 22500 |
| FG-1250x630 | 1250×630 | 1650×830×1600 | 14175 ~ 28350 |
| FG-1250x800 | 1250×800 | 1650×1000×1600 | 18000 ~ 36000 |
| FG-1250x1000 | 1250×1000 | 1650×1200×1600 | 22500 ~ 45000 |
| FG-1600x320 | 1600×320 | 2200×520×1600 | 9216 ~ 18432 |
| FG-1600x500 | 1600×500 | 2200×700×1600 | 14400 ~ 28800 |
| FG-1600x630 | 1600×630 | 2200×830×1600 | 18140 ~ 36280 |
| FG-1600x800 | 1600×800 | 2200×1000×1600 | 23040 ~ 46080 |
| FG-1600x1000 | 1600×1000 | 2200×1200×1600 | 28800 ~ 57600 |
| FG-1600x1250 | 1600×1250 | 2200×1450×1600 | 36000 ~ 72000 |
| FG-2000x500 | 2000×500 | 2440×700×1600 | 18000 ~ 36000 |
| FG-2000x630 | 2000×630 | 2440×830×1600 | 22680 ~ 45360 |
| FG-2000x800 | 2000×800 | 2440×1000×1600 | 28800 ~ 57600 |
| FG-2000x1000 | 2000×1000 | 2440×1200×1600 | 36000 ~ 72000 |
| FG-2000x1250 | 2000×1250 | 2440×1450×1600 | 45000 ~ 90000 |
| FG-2000x1600 | 2000×1600 | 2440×1800×1600 | 57600 ~ 115200 |
如果鼓风机消音器的断面和长度是否有足够安装空间，当高度不够宽度有余时可换断面尺寸，向宽度扩展，我公司可根据设计要求供应，风机消音器的长度增加可以提高消声量，但相应阻力损失也增加。
三、在订购鼓风机消音器时须提供下列资料：
1、风压 2、流量 3、法兰接口尺寸 4、材质
