材质:不锈钢
产地:河北
起订:1台
供应:1000台
发货:10天内
| 材质 | 不锈钢 |
|---|---|
| 产地 | 河北 |
| 额定电流 | 320A |
| 额定电压 | 380VAC |
| 外壳材质 | 不锈钢 |
| 壳体防护等级 | IP30 |
| 品牌 | 巨耐德 |
| 型号 | GGD配电柜 |
| 加工定制 | 是 |

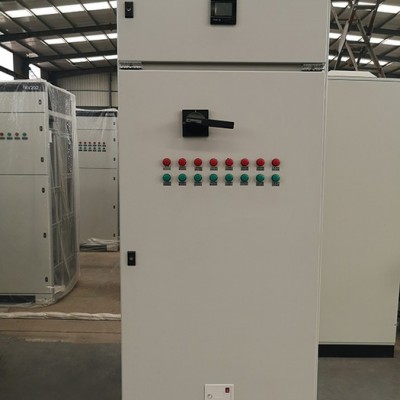

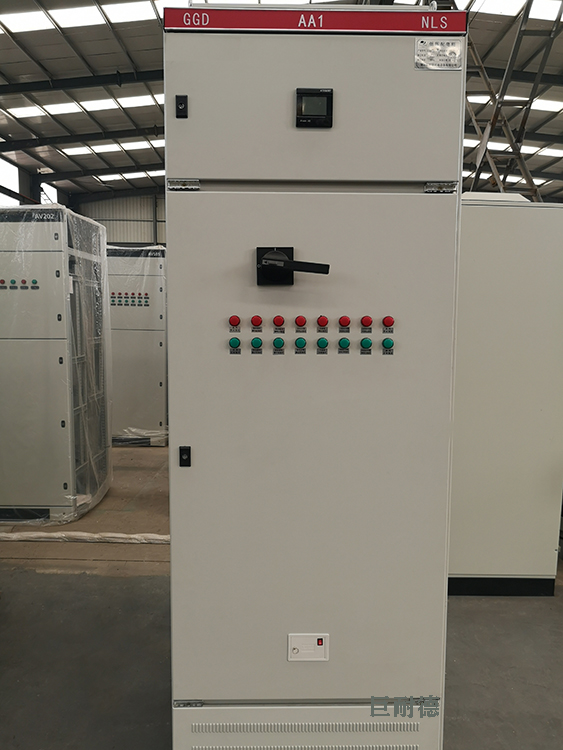

一、用途

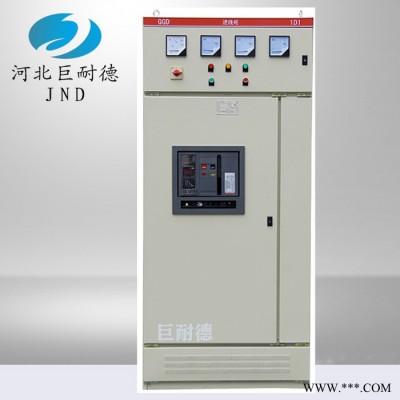

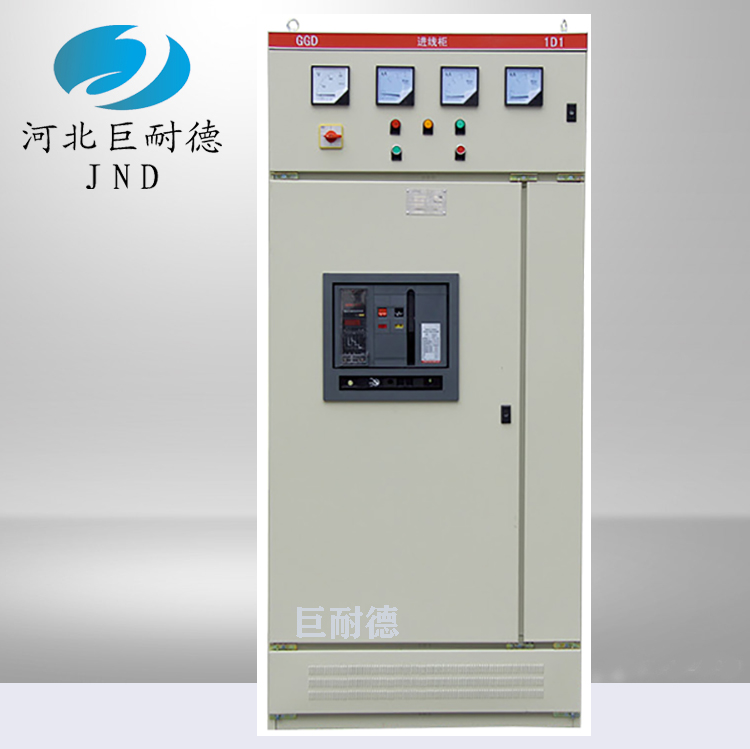

GGD型交流低压配电柜适用于发电厂，变电站，厂矿企业等电力用户的交流50Hz，额定工作电压380V额定工作电流至1500A的配电系统、做为动力，照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部标准，广大电力用户及设计部门的要求，本着经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强，结构新颖，防护等级高等特点/可作为成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC60439《低压成套开关设备和控制设备》GB7251《低压成套开关设备》等标准。
二、使用条件
1.周围空气温度不高于+40℃不低于-5℃。24H的平均温度不高于+35℃。
2.户内安装使用，使用地点的海拔高度不得超过2000M。
3.周围空气相对湿度在高温度为+40℃时不超过50%。在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.设备安装时与垂直面的倾斜度不超过5°。
5.设备安装时与无剧烈震动的冲击的地方，以及不足使电器元件受到腐蚀的场所。
三、电气性能
GGD交流低压配电柜技术参数
电气数据：
额定电压：380VAC 3~;额定绝缘电压：690VAC 3~;
额定频率：50HZ或60HZ;
额定电流：
主母线：630~1600A，额定峰值耐受电流：63KA;额定短时耐受电流icw：30KA。
柜体高度：2000mm、 2200mm、2400mm、2600mm;
宽度：600、800、1000、1200mm;
厚度：600、800、1000、1200mm。
防护等级：IP30。
四、结构特点
1.GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF泠弯型钢局部焊接组装而成，构架另件及专用配套另件由型钢定点生产厂配套供货，通用柜的另部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现予生产。既缩短了生产制造周期，也提高了工作效率。
2.GGD柜设计的充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而泠风不断地由下端槽孔补充进柜。使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3.GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

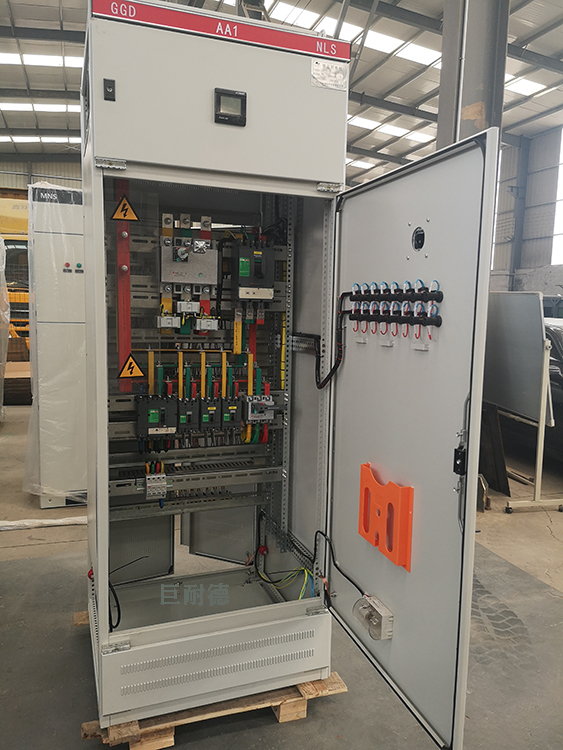

4.柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边外均嵌有一根山型塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5.装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架用滚花螺钉连接，整柜构成完整的接地保护电路。
6.柜体面漆选用聚脂型烘漆、附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
7.柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运
