| 1000A焊机焊接范围 | 漆包线直径0.03-0.15MM |
|---|---|
| 2000A焊机焊接范围 | 漆包线直径0.03-0.25MM |
| 2000A双输出焊机焊接范围 | 漆包线直径0.03-0.30MM |
| 电流 | 直流 |
| 动力形式 | 高周波 |
| 额定容量 | 4 |
| 负载持续率 | 7 |
| 功率 | 4000 |
| 加工精度 | 精密 |
| 空载电压 | 6.3 |
| 控制方式 | 手动自动均可 |
| 冷却方式 | 风冷 |
| 频段 | 中频 |
| 频率 | 4000HZ |
| 驱动形式 | 脚踏 |
| 输入电压 | 220V |
| 外形尺寸 | 186x330x405mm |
| 用途 | 焊接 |
| 重量 | 14kg |
| 作用对象 | 金属 |
| 作用原理 | 逆变 |
| 焊接原理 | 冷焊 |
| 焊接方式 | 压力式 |
| 品牌 | 深圳凯德 |
| 型号 | KDW-2I4K-3 |

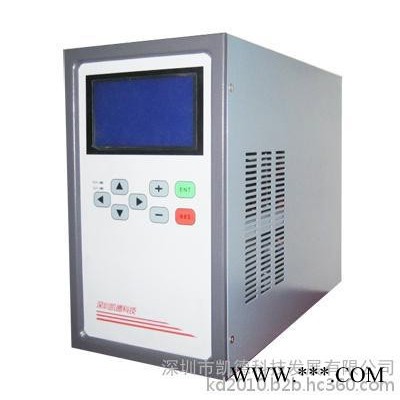

1 ：设备的原理
KDW系列逆变直流电阻点焊电源是采用IGBT逆变技术、利用32位微机控制技术和现代电力电子技术开发的新型电源。由于采用AC－DC－AC－DC的变换技术，时间控制达到毫秒级精度、控制响应和控制精度大大提高；直流输出使焊接工艺性显著改善；32位微控制器（MCU）与电子技术的采用使该设备具有更多功能，包括高频采样、数字控制、监控、故障诊断与保护、数据传输等。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。
2：设备的特点
KDW逆变式电阻焊控制器的特点：
由32位微控制器（MCU）控制，具有恒指令输出和恒电流输出两种工作方式。
采用1微秒初级采样反馈，是国内真正具有恒定电流工作方式的电源。
逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。
具有电流失常、监控值超限、网压超限、过热等故障诊断与报警功能。
逆变桥电流失常自动关断，增强系统保护。
三段加热设定，带电流缓升缓降功能，时间宽范围设定（0.25－250ms），适用复杂焊接过程需要。
48组参数储存**可选100组参数），方便多种焊接品种使用。
240x128 LCD显示，同时显示多种内容。
完备的IO和外部通讯功能：可选的焊接启动、焊接结束、故障报警、RS-232数据通讯口（选配），便于自动焊使用。
2组启动输入信号，分别输出驱动2组机头信号，便于双机头使用。
控制器**大输出为峰值电流100A、电压530V、频率4KHz的中频方波交流。
3：技术参数
KDW-2I4K-3基本技术参数
型号 | KDW-2I4K-3 | |
额定容量（kVA） | 4 | |
负载持续率（％） | 7 | |
输入电压 | 3～380V±15% 50Hz | |
输出电压（V） | 6.3 | |
**大输出电流（A） | 2200 | |
焊接电流（A） | 300-2000 | |
焊接循环时段 | 11 | |
焊接脉冲段 | 3 | |
电流缓升缓降控制 | 缓升、缓降 | |
存储焊接规范数 | 48组(可选100组) | |
外形尺寸（mm） WxHxL | 控制器 | 186x330x405 |
重量（kg） | 控制器 | 14 |
4.设备的优势

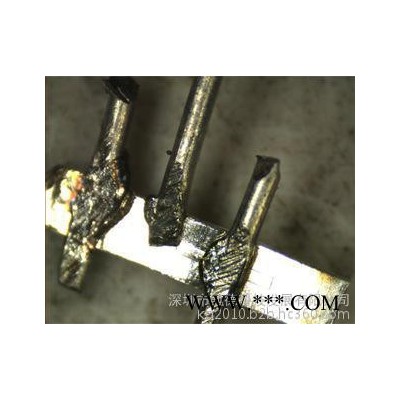

1. 可实现恒温烧漆，电极焊接时几乎不发红，电极寿命大大延长；
2. 对于铜包铝漆包线采用特殊机头，可实现在焊盘上漆包线无损伤，焊接强度大。
