| 安装方式 | 立式 |
|---|---|
| 别名 | 热风炉 |
| 产地 | 东莞 |
| 电压 | 380V |
| 控制方式 | 智能控制 |
| 类型 | 工业节能设备 |
| 容量 | 见参数 |
| 颜色 | 白色 |
| 用途 | 省电 |
| 品牌 | 科渡 |
| 型号 | KD |
| 加工定制 | 否 |
| 热水器种类 | 电磁加热控制器 |
| 节电效果 | 见参数 |

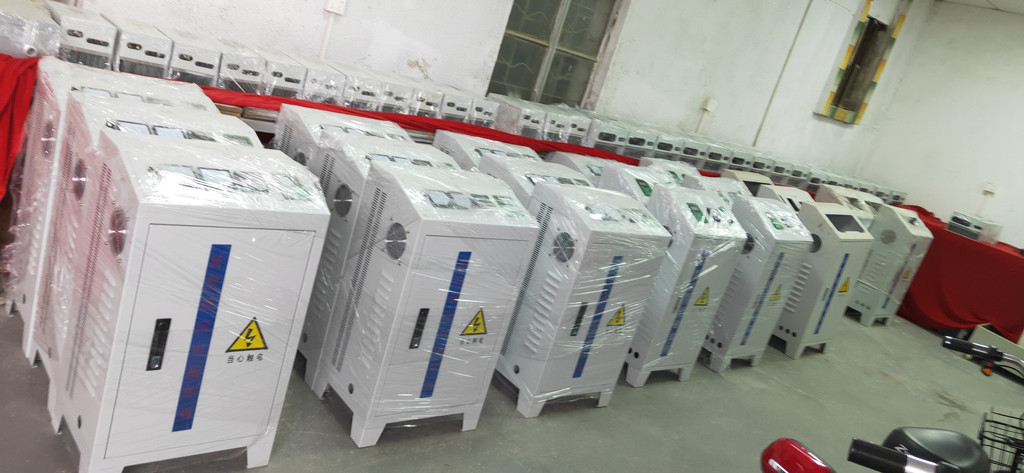

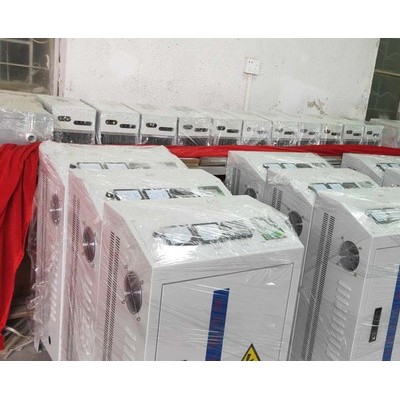

全桥30kw,40,50,60,70,80,90KW,100KW,120KW电磁加热控制器
有两款，一款是挂壁式，一款是落地式风冷，水冷散热方式，可根据客户的需求来选择。
独特的控制方式（PID调节功能：0-5V，0-20MA,4-20MA及默认普通软开关工作模式）
一、产品电气规格：
1、额定电压频率：380VAC 50Hz /60Hz
2、电压适应范围：310V-450V
3、额定功率：根据工件加温要求
4、工作频率：8.5-45KHz 12-20KHz ，一般12-13KWHz，
5、安全工作环境温度：-20℃-45℃;
6、工作湿度：≤95%
7、热效率≥95%
8、接线示意图
9、线圈与被加热体间距为20-25MM（包好以后的厚度）
10、工作电流：
60KW：90-100A
50KW：75-80A
40KW：60-65A
30KW：45-50A
25KW：38-43A
20KW：30-35A
15KW：23-28A
11、采用高速输入及输出电流霍尔传感器，能的检测相位，电流大小
二、基本性能概述 ：
1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
2、有缺相保护功能
3、有IGBT过流保护功能
4、有输入及输出过流保护自动调节负反馈功能
?输入保护 输出保护
80KW：120A 80KW：180A
60KW：100A 60KW：130A
50KW：80A 50KW：125A
40KW：65A 40KW：110A
30KW：50A 30KW：100A
25KW：43A 25KW：80A
20KW： 35A 20KW：70A
15KW：28A ?15KW：60A
5、有IGBT过温保护功能
6、有加热线圈短路保护功能
7、有加热线圈开路保护功能
8、全桥串联谐振电路拓扑,抗干扰能力强
9、采用高性能IGBT驱动芯片驱动 ，驱动及输出波形
10、自动识别负载及锁相功能,以使负载端得功率因数，也使电路控制在弱感性区高效率工作
11、数台并联安装在同一个加热管上,互不干扰
12、节电效果好:与目前采用的电热圈相比,节电可达30%以上

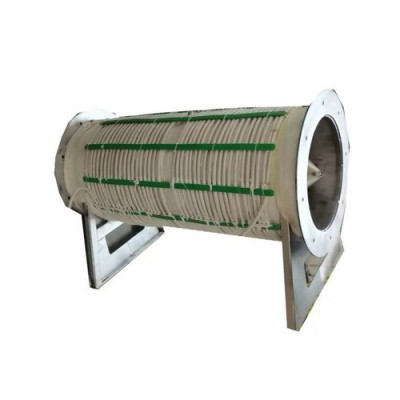

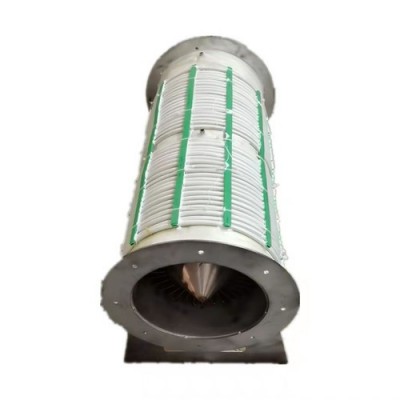

13、安装方便:可接桶型和平盘型等等结构方式感应线圈
14、运行成本低,维修量少,产品保修1年,终生维护
15、产品尺寸： 30KW-60KW挂机机壳长540*宽330*高250 ，立机高860，宽500，厚350
三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 2-3厘米（特殊材料要特殊调试）全桥参数要求
| 序号 | 功率（KW） | 输入电流（A） | 带负载电感量（uH） | 线圈电流（A） | 线横截面（mm2）国标 | 有效长度（m米）引线在外加长度算 | 保温棉厚度（mm） |
| 1 | 15 | 23-28 | 130-150 | 35-40 | 8-10 | 30-35 | 20-25 |
| 2 | 20 | 30-35 | 120-130 | 45-50 | 10-16 | 28-35 | 20-25 |
| 3 | 25 | 38-43 | 90-100 | 50-60 | 16-20 | 28-33 | 20-25 |
| 4 | 30 | 45-50 | 190-220 | 60-70 | 16-20 | 45-50 | 20-25 |
| 5 | 40 | 60-65 | 170-200 | 70-100 | 20-25 | 45-48 | 20-25 |
| 6 | 50 | 75-80 | 150-180 | 110-140 | 25 | 40-45 | 20-25 |
| 7 | 60 | 90-100 | 130-160 | 120-150 | 25-35 | 40-42 | 20-25 |
| 8 | 80
| 110-120 | 130-150 | 160-200 | 35-45 | 38-40 | 20-25 |
| 9 | 90 | 120-130 | 130-150 | 200-250 | 40-50 | 40-45 | 20-25 |
| 10 | 100
| 140-150 | 130-150 | 250-300 | 40-50 | 40-50 | 20-25 |
| 11 | 120 | 180 | 130-150 |
| 50-70 | 40-50 | 20-25 |
| 12 | 150 | 220 | 130-150 |
| 70-90 | 40-50 | 20-25 |
