BHD1-2/127-12G
矿用隔爆型低压电缆接线盒
使 用 说 明 书
矿用隔爆型低压电缆接线盒使用说明书
1 用途
矿用隔爆型低压电缆接线盒（接线盒）用于煤矿井下作为连接各种电器、仪表设备的分线、接线之用，也可作自控或通讯的信号或电源线的连接。

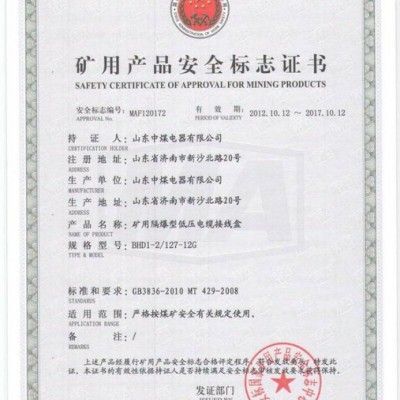

接线盒执行标准GB3836-2010、MT429-1998。
2 环境条件
——周围环境温度－5℃～40℃；
——海拔高度不超过1000m，矿井大气压（0.08～0.11）Mpa；
——周围空气相对湿度不大于95％（25℃时）；
——适用于有瓦斯和煤尘爆炸危险的环境中；
——污染等级为3级；
——安装类别为Ⅲ类；
——使用在无显著振动和冲击的场所。
3 主要技术参数
--额定电压：AC127V；
--输出电流：2A。
4 产品分类
4.1 型式

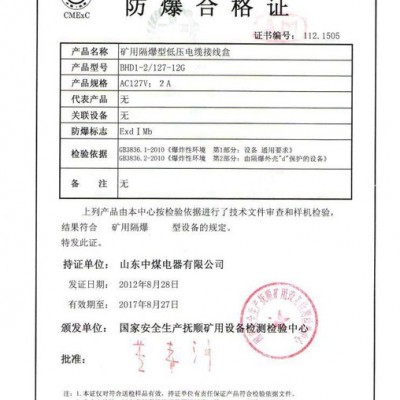

矿用隔爆型“Exd I”。
4.3 尺寸及重量
4.3.1尺寸： 325mm × 115mm × 390mm（长×宽×高）
4.3.2重量：约15kg
5 产品结构及原理

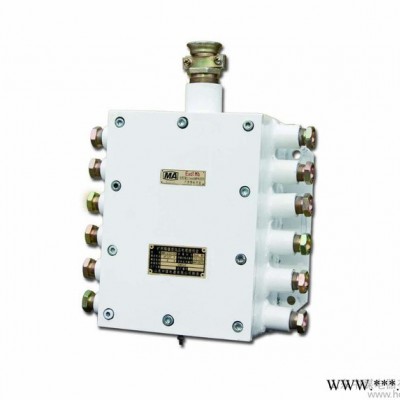

5.1 产品结构及外形尺寸
由外壳、接线端子等部分组成
5.2 安装图接线盒可采用支架安装或挂墙安装两种，
5.3 原理及功能
接线盒主要用在煤矿井下电气控制系统中，用于线缆分线、接线之用，多芯线缆从A4引入装置引入，分支线缆从12个A1引入装置引出。
6 安装、调试、操作及使用注意事项
6.1 安装接线
接线盒作为控制电缆或通讯电缆分线用，可减少集控端至设备端的布线，增加系统的美观性、实用性，提高工作效率。
集控部分至被控设备部分采用多芯线缆，从A4引入装置连接至接线盒，设备端的接线通过接线盒两侧的A1引入装置引出。
6.2 注意事项
6.2.1 严禁带电开盖。
6.2.2 维修时不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。
6.2.3 下井前需检查产品隔爆参数:隔爆面长度、隔爆面粗糙度、隔爆面间隙(隔爆面的间隙应在盖好盖板后或关上门后进行检查测量)、电气间隙、爬电距离（在最苛刻条件下，接线后是否还满足要求）、引入装置（橡胶圈是否符合要求）等，符合要求后方可下井投入使用。
7 运输和储存
7.1 接线盒的包装采用木箱结构，必须保证在运输中无损坏，并符合水路和陆路运输的要求。
7.2 接线盒装箱时应携带下列文件：
——产品说明书；
——产品合格证；
——产品试验报告；
——装箱单。
7.3 接线盒在运输和搬运过程中应避免剧烈震动以保护电器元件不受损坏。
7.4 接线盒的存放环境为：环境温度不超过35℃，空气相对湿度不大于80%，无破坏金属和绝缘的腐蚀性气体的仓库中。
8 订货和服务
8.1 订单上需注明产品名称、型号、数量及交发货日期。
8.2 订单上需注明收发货单位、联系人、通讯地址、托运方式及到站名称。
