用途
KXJ660矿用隔爆兼本安型可编程控制箱（以下简称控制箱）主要用于煤矿井下的排水自动化控制、皮带运输自动化控制等多个自动化控制装置，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。
控制箱内部的输入和输出信号之间有可靠的隔离措施和本安电源，从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间更加灵活、通用。
控制箱执行标准GB3836-2010、Q/ZMD034－2012。
环境条件
——温度: 0℃～40℃；
——平均相对湿度: ≤95%RH（＋25℃）；
——大气压力: 80kPa～106kPa；
——机械环境: 无显著振动和冲击的场合；
——适用于有瓦斯和煤尘**的危险环境中；
——周围介质无腐蚀性气体。产品分类
型式
矿用隔爆兼本质安全型“Exd[ib] I”。
产品结构及原理
产品结构及外形尺寸

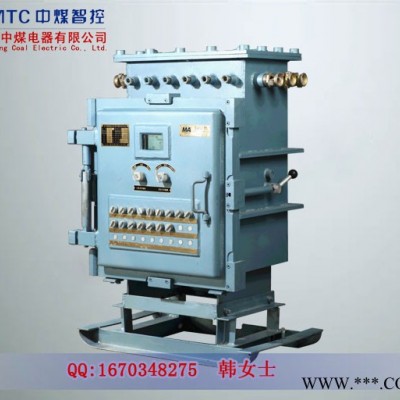

控制箱由本安电源、PLC、网络设备、继电器、接触器、外壳等组成，其外部结构如图1所示。 功能及电气原理
主要功能
采集功能
模拟量采集功能
控制箱具有模拟量采集功能，将200～1000Hz的频率信号、4～20mA电流信号转换成实际测量值。
开关量采集功能
控制箱具有开关量采集功能，采集无源开关量的状态。
控制功能
控制箱具有控制输出功能，将控制逻辑运算的结果通过继电器进行输出。控制箱前面板封装有手动操作按钮，为PLC控制器输出的冗余设计，其控制接点不连接PLC控制器，直接接入继电器的控制端，即使在PLC控制器出现故障时，仍可以使用手动按钮控制执行部件。
显示功能
控制箱能够将采集的模拟量、开关量的状态以及控制输出的状态在液晶显示屏上显示。
电气原理
控制箱采用了隔爆兼本安全型设计。控制箱外壳采用了隔爆型结构设计，本安电源安装于隔爆腔内。另外，非本质安全型器件全部安装于控制箱内，分别进行了防爆处理，与其关联设备采用了本安或隔爆连接。
控制箱内的PLC控制器是本产品的核心控制部件，对PLC的输入信号进行了本安光耦隔离，输出信号进行了继电器隔离，从而保证了系统的防爆性能。
主要电气元件组成 注意事项
长期停止运行或维修过程中，应将控制箱右侧上的电源开关断开。
维修时不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。
本产品不得随意与其它未经联检的设备连接。
本产品未规定配接设备，在与其它设备连接时应经联检合格后方可连接。
维修时注意防止“失爆”（注意保护紧固件和保护引入装置里的橡胶密封圈）。
常见故障及维修 运输和储存
产品包装木箱摞装层数不得大于二层。
搬运时避免摔碰和防雨淋。
必须贮存在干燥的房间内。
随机技术资料：产品合格证、使用说明书、装箱单各1份。
