品牌:中煤电器
型号:KXJ127
起订:1台
供应:100台
发货:5天内
| 品牌 | 中煤电器 |
|---|---|
| 型号 | KXJ127 |
产品使用说明书
1 用途

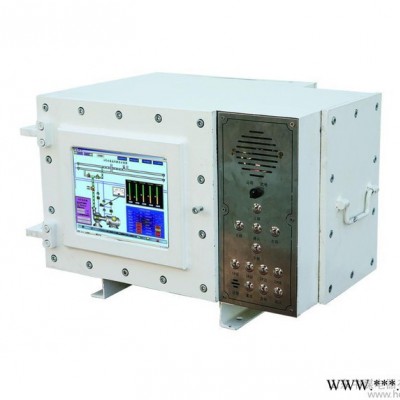

KXJ127矿用隔爆兼本安型显示控制箱（以下简称显示控制箱）主要安装于煤矿井下机电硐室、排水泵房、皮带机头、临时排水点等地点，连接在矿上以太网内，用于地面与井下进行图像传输、语音对讲。其逻辑动作可以通过软件编程来实现，是复杂的逻辑控制变得简单、易行。控制箱内部的输入输出设置有隔离电路，可靠的电气保护和安全保护，从而确保控制器的可靠运行和电气安全。
显示控制箱连接在能够上网的场合（不能上网的场合组成内网），能够与远程指挥端形成虚拟内网，方便对设备进行**、程序下载等工作。

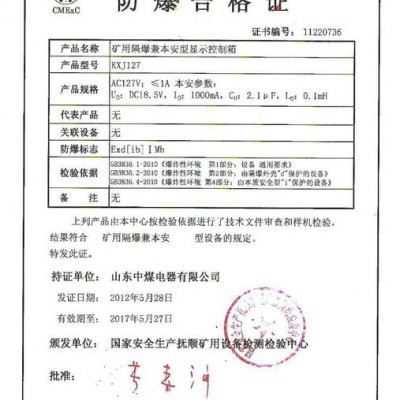

显示控制箱执行标准GB3836-2010、Q/ZMD026－2011。
2 环境条件
——温度: 0℃～40℃；
——平均相对湿度: ≤95%RH（＋25℃）；
——大气压力: 80kPa～106kPa；
——机械环境: 无显著振动和冲击的场合；
——适用于有瓦斯和煤尘**的危险环境中；
——周围介质无腐蚀性气体。
3 主要技术参数
? 工作电压：AC127V/AC660V。
? 工作电流：≤1A。
? 本质安全型开关量输入信号：高低电平信号，低电平≤5V，高电平≥ 13V。
? 本质安全型模拟量输入信号：输入的电流信号4mA～20mA。
? 开关量输出：继电器无源节点输出。
? 网络通讯：传输速率：10/100 Mbps自适应；
信号工作电压峰峰值：1.0V～5.0V；
传输距离：≤100m；（使用CAT5、CAT6类网络双绞线）。
? 语音通讯：话音强度≥85 dB；
失真度≤15%。
? 本安参数：U0：DC18.5V， I0：1000mA ；b）C0：2.1μF， L0：0.1mH 。
备注：输出本质安全型电源为江苏新力科技实业有限公司生产的DHK-（B）输出本质安全型电源（防爆编号：32008430）参数。
