KXJ660矿用隔爆兼本安型可编程控制箱
产品使用说明书
山东中煤电器有限公司
1 用途
KXJ660矿用隔爆兼本安型可编程控制箱（以下简称控制箱）主要用于煤矿井下的排水自动化控制、皮带运输自动化控制等多个自动化控制装置，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。
控制箱内部的输入和输出信号之间有可靠的隔离措施和本安电源，从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间更加灵活、通用。

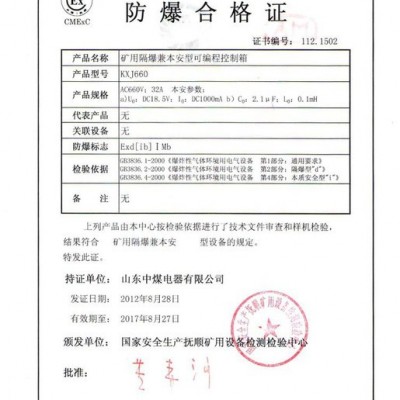

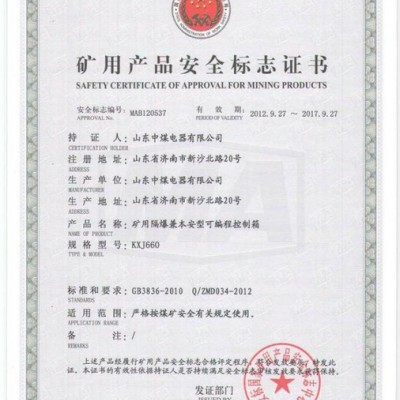

控制箱执行标准GB3836-2010、Q/ZMD034－2012。
2 环境条件
——温度: 0℃～40℃；
——平均相对湿度: ≤95%RH（＋25℃）；
——大气压力: 80kPa～106kPa；
——机械环境: 无显著振动和冲击的场合；
——适用于有瓦斯和煤尘爆炸的危险环境中；
——周围介质无腐蚀性气体。
3 主要技术参数
Ø 供电电压：AC660V
Ø 供电电流：≤ 32A
Ø 本安参数
Uo= DC18.5V；
Io= 1000mA；
Co= 2.1uF；
Lo= 0.1mH。
Ø 备用电源连续工作时间
控制箱在电网停电后，备用电源连续工作时间应不小于2h。
4 产品分类
4.1 型式
矿用隔爆兼本质安全型“Exd[ib] I”。
5 产品结构及原理
5.1 产品结构及外形尺寸

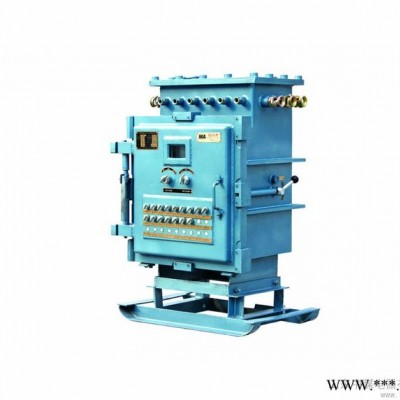

控制箱由本安电源、PLC、网络设备、外壳四大部分组成，其外部结构如图1所示。
外形尺寸：760mm×620 mm×925mm（长×宽×高）
5.2 电气原理
5.2.1 主要功能
5.2.1.1 采集功能
5.2.1.1.1模拟量采集功能
控制箱具有模拟量采集功能，将200～1000Hz的频率信号、4～20mA电流信号转换成实际测量值。
5.2.1.1.2开关量采集功能
控制箱具有开关量采集功能，采集无源开关量的状态。
5.2.1.2 控制功能
控制箱具有控制输出功能，将控制逻辑运算的结果通过继电器进行输出。
5.2.1.3 显示功能
控制箱能够将采集的模拟量、开关量的状态以及控制输出的状态在液晶显示屏上显示。
5.2.2 电气原理
控制箱采用了隔爆兼本安全型设计。控制箱外壳采用了隔爆型结构设计，本安电源安装于隔爆腔内。另外，非本质安全型器件全部安装于控制箱内，分别进行了防爆处理，与其关联设备采用了本安或隔爆连接。
控制箱内的PLC控制器是本产品的核心控制部件，对PLC的输入信号进行了本安隔离，输出信号进行了继电器隔离，从而保证了系统的防爆性能。
