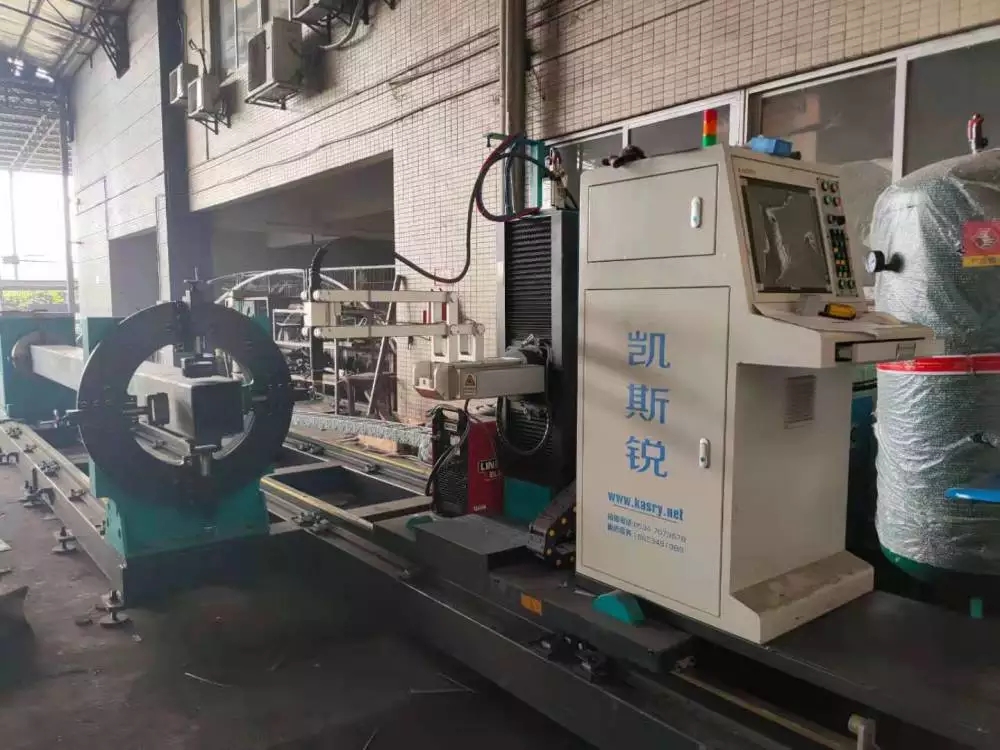

八轴等离子火焰切割机 管桁架加工设备 相贯线数控切割机图

八轴等离子火焰切割机不仅切割范围广，速度快，工作效率高等特点。所采用的我们自主研发KASRY系统软件可实现tekla，CAD,3D3S等多种三方制图软件的兼容，其系统软件具有三维节点展开、管件优化排料、管件分拆、三维仿真模拟等功能。可切割多角度破口；实现特殊管材切割工艺，提供合适的解决方案，并配备专业的关切切割系统。整体机架钢板焊接而成，部分部件采用铸造工艺。保证运行平稳，精度高，长时间使用不易变形。其系统自带的支持AWS/API等焊接标准工艺的支持。
凯斯锐KR-XY系列八轴相贯线切割机不仅切割范围广，速度快，工作效率高等特点。所采用的我们自主研发KASRY系统软件可实现tekla，CAD,3D3S等多种三方制图软件的兼容，其系统软件具有三维节点展开、管件优化排料、管件分拆、三维仿真模拟等功能。可切割多角度破口；实现特殊管材切割工艺，提供合适的解决方案，并配备专业的关切切割系统。整体机架钢板焊接而成，部分部件采用铸造工艺。保证运行平稳，精度高，长时间使用不易变形。其系统自带的支持AWS/API等焊接标准工艺的支持。
小车的轴向移动轴，他的是带动整个切割站进行轴向运动，采用750w伺服电机，保证工件的切割长度。其次是径向移动轴，他主要是为了切割方管时所使用的一个轴，他可以径向移动，对方管进行截断切割，开槽，开孔等切割，使用750W伺服电机。*****是放制割枪的地方，割枪升降轴，这个**是调节割枪和管材的距离的，使用400W伺服电机。

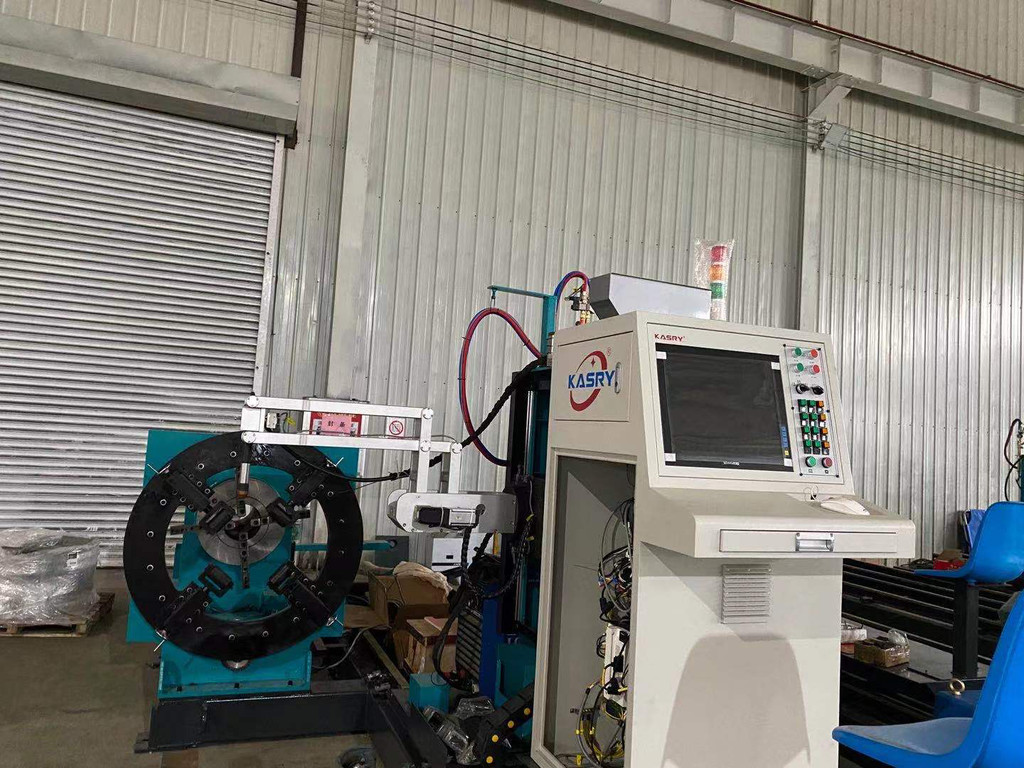

管桁架加工设备割枪径向摆动轴和割枪轴向摆动轴，这两个轴的主要目的**是为了实现对管材进行坡口切割，切割方管时只可以端部坡口，不能主体坡口，圆管都可以实现坡口切割，我们配备的有两种切割方式，等离子和火焰，等离子切角度可达到正负45度，火焰端部坡口切割角度可以达到60度，主管开孔角度可以达到55度，这两个都是采用400W的伺服电机。我们使用的航空铝材质的机械臂，耐磨耐高压，运行平稳晃动轻。还采用整体底盘的设备，方便运输，方便调节水平，轨道铺放固定在上面，出厂前全部调节完成，一节底盘4米，到现场直接拼接**好。我们采用的是研华的工控机，上面带有CAD制图和图库，图库里简单常见的工艺都是数字化的，直接按照标注填入参数**可以直接生成代码。复杂的通过CAD制图来编辑，只要画出中心线**可以生成三维的管材。

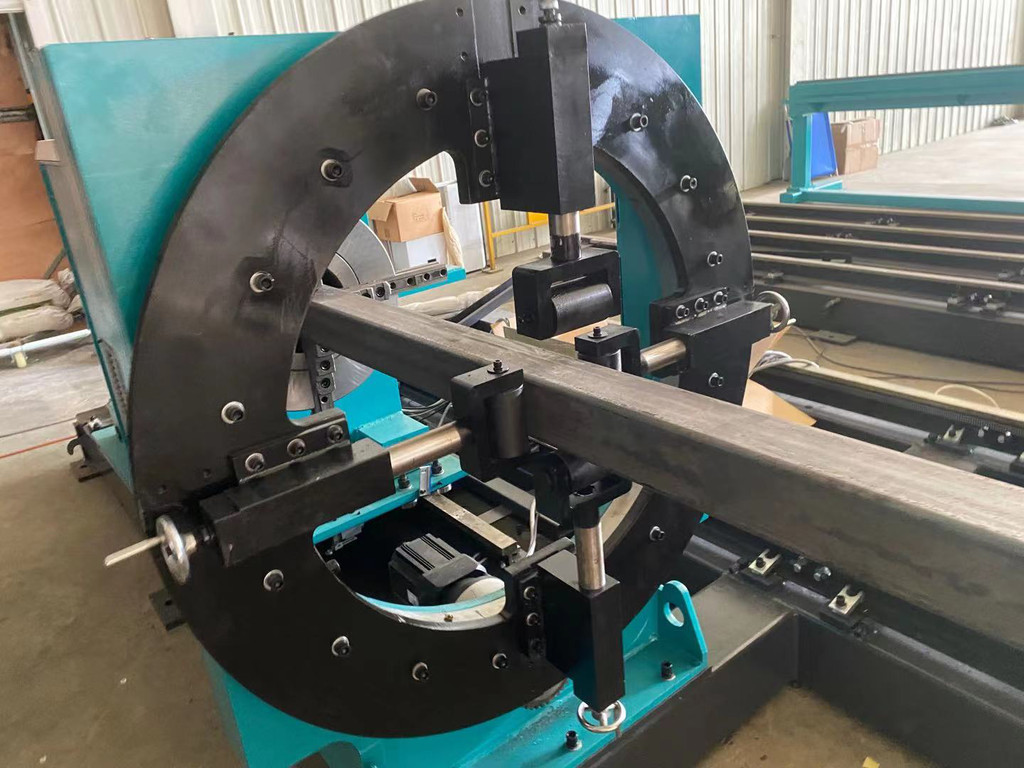

  管材推进轴，这个轴的的作用**是切割方管时将管材向前推进，切割圆管时这个轴也是不参与联动的，这个轴和主卡盘旋转轴放在了一个小车上，他使用的也是3000W伺服电机。
