| 加工种类 | 变频器控制柜 |
|---|---|
| 加工方式 | 任何方式 |
| 加工设备 | 齐全 |
| 加工设备数量 | 10 |
| 生产线数量 | 5 |
| 日加工能力 | 20 |
| 质量认证标准 | WU |
| 结构形式 | 柜式 |
| 用途 | 进线柜 |
| 品牌 | 百杰 |
| 型号 | xx |
| 加工定制 | 是 |

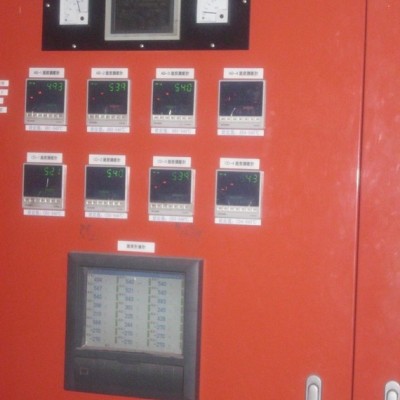

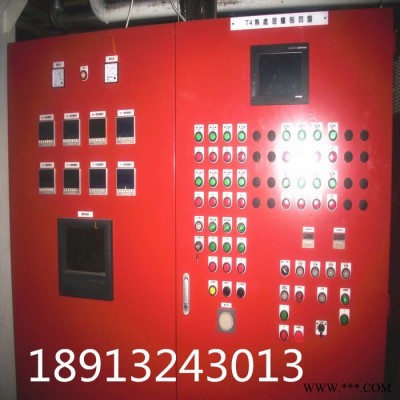

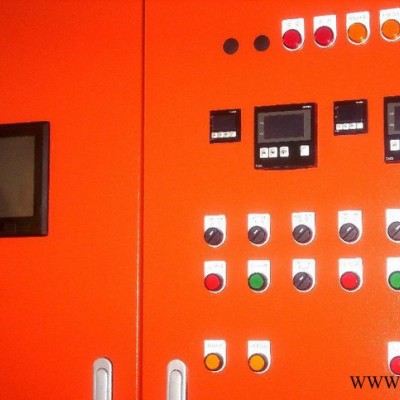

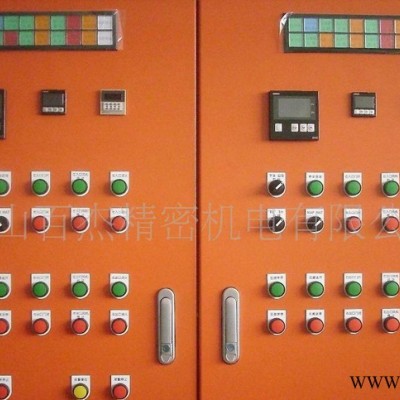

变频器 控制柜
设计国产及进口品牌变频器
例如三菱，富士，台达，台安，西门子，安德利，紫日
可应用于风机变频启动控制柜，水泵变频启动控制柜，恒压供水控制柜，机械调速变频控制柜，马达控制中心等。
变频控制柜是星-三角（Y-△）启动，及软启动的升级换代产品，可以实现速度的平滑变化，可以PID调节，
能够达到适时多段速控制，能够达到节能降耗目的。
在通讯上也可以232口。
是电机速度控制的**产品。
包括1.5KW,2.2KW,3KW,4KW,5.5KW,7.5KW,9KW,
11KW,15KW,18.5KW,22KW,30KW,37KW,45KW,55KW
75KW,90KW,110KW,132KW等
变频控制柜（一）用途
本系列产品主要用于接收DXYK、DGYK、DXYW、DFYK系列液位控制仪（器）所输出的高、低水位控制信号，控制液泵电动机的自动开起与停止，其控制形式有全压起动、降压起动、软起动、变频控制等。
（三）技术性能
1 、电源电压：AC380V 、50Hzo
2 、控制对象：不大于320 千瓦的三相异步电机。
3 、在下列情况下能可靠工作：① 海拔高度不超过1000 米。② 周围环境温度不大于45 ℃ ，不低于－30 ℃ 。 空气相对湿度不大于85 % ( 20 ℃ 士5 ℃ ）。④ 在无**危险的介质中，且无导电尘埃及腐蚀性气体。
（四）调试与使用方法
本系列控制柜（箱）控制回路中，既设自动控制亦有手动控制，还具备过流、过压、欠压、缺相保护及事故报苦功能，本产品使用前，必须按电气原理图复核后接线，按照电动机实际要求调整相应元件设定值，然后起动。
1 、自动操作：接通电源，电源指示灯亮，将转换开关转至“自动”位置，检查控制柜（箱）所控制的电机是否按液位控制仪的指令动作。当液位达到控制液位时，对应液位指示灯发光，相应的限位控制继电器常开触点自动闭合，二次控制回路自动接通，电机起动，同时运行指示灯亮。当水位达到停止水位时，对应的指示灯发光，液位测控仪的对应限位控制继电器常闭触点断开，二次控制回路开路，电机停止工作，运行指示灯熄灭。
2 、手动操作：接通电源，电源指示灯亮，将转换开关转至“手动”位置 ，按下起动按钮，电机开始运转，运行指示灯亮，按下”停止”按钮，电机停止运转，其运行指示灯熄灭。
3 、不论采用何种控制方式，当达到极限水位时，其超限水位信号触点接通，二次控制回路失电，使电机停止运转，并发出声光报苦信号。在电机运行过程中如有事故出现，事故指示灯亮，电铃自动报苦，这时，按下停止按钮，迫使电机停止工作。
