加工定制:是
功率:0.3（KW）
起订:1台
供应:999台
立即购买
| 加工定制 | 是 |
|---|---|
| 功率 | 0.3（KW） |
| 额定电压 | 220（V） |
| 产品认证 | 标准 |
| 速度响应频率 | 200（KHz） |
| 适用电机 | 适配常州新月，杭州米格等步进电机 |
| 品牌 | 南京澜德数控 LAND |
| 型号 | DY3000 |

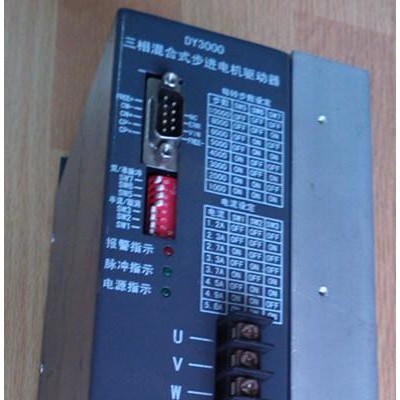

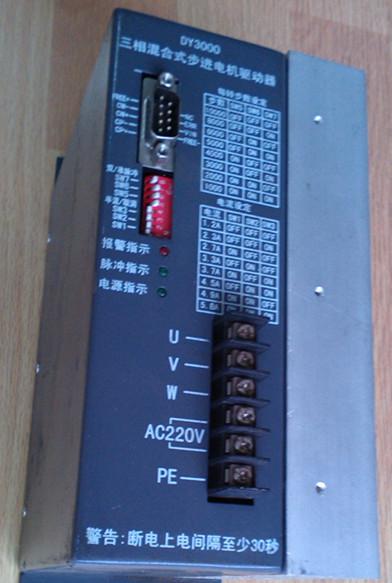

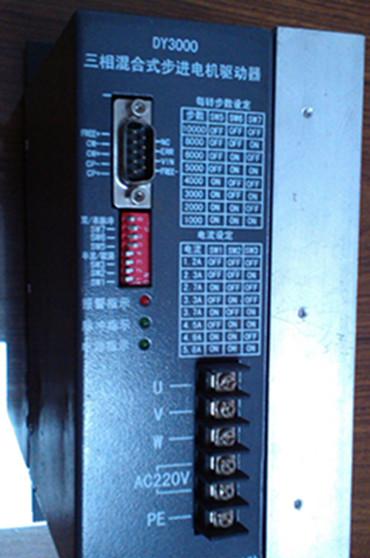

三相混合式步进电机驱动器 DY3000
电气技术参数
输入电源 | AC220V（-15%--+10%） 50/60Hz 6.0A |
输入信号 | 脉冲+/脉冲－;方向+/方向－;脱机+/脱机－ |
输入电平 | 5V 5—10mA |
储存环境 | -40—55℃ 15—85%RH 不结露 |
驱动方式 | PWM（脉宽调制）恒流斩波 三相正弦波电流输出 |
步距角 | 0.036°0.045°0.06°0.072°0.36°0.45°0.6°0.72° |
细分数（每转脉冲数） | 10000 8000 6000 5000 800 1000 600 500 |
状态指示 | 绿色灯电源指示，绿色灯脉冲指示，红色灯为报警灯 |
输出相电流 | 1.2A---5.8A |
适配电机 | 三相混合式步进电机 |
工作环境 | 少粉尘易散热清洁无腐蚀易燃易爆物质 |
外形尺寸 | 215×145×98mm |
重量 | 2.2Kg |
注：脉冲宽度≥2.5μS;脉冲频率≤200KHZ（10000P/r）时，输入方式 ：单脉冲方式，双脉冲方式
差分输入方式。当输入电平为12V时，需在信号输入端串一个1K电阻，为24V时串一个2.2K电阻。
DY3000三相伺服混合式步进电机驱动器，具有以下特点：
1． 采用交流伺服控制原理，在控制方式上增加了全数字式电流环控制，三相正弦电流驱动输出，使三相混合式电机低速无爬行，无共振区，噪音小。
2． 驱动器功放级的电压达到DC325伏，步进电机高速运转仍然有高转距输出。
3． 具备短路、过压、欠压、过热等完善保护功能，可靠性高。
4． 具有细分功能。有多种细分选择**小步距角可设为0.036°。
5． 适用面广，通过设置不同相电流，配置各种电机。
