产品认证:标准
速度响应频率:200（KHz）
起订:1台
供应:1000台
| 产品认证 | 标准 |
|---|---|
| 速度响应频率 | 200（KHz） |
| 适用电机 | 华大，米格，东元交流伺服电机 |
| 加工定制 | 是 |
| 功率 | 5.5（KW） |
| 额定电压 | 220V（V） |

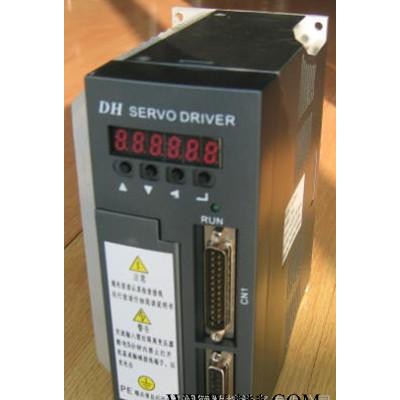

| 品牌 | 南京澜德LAND 交流伺服驱动器 |
| 型号 | DH-15A,DH-30A,DH-50A |
伺服驱动器的规格
驱动型号 | DH15M-A | DH20M-A | DH30M-A | DH50M-A | |||
输入电源 | 单相或三相 AC200～230V 50/60HZ | 三相 AC200～230V 50/60HZ | |||||
使用环境 的要求 | 温度 | 工作：0～40℃ 存贮：-40℃～50℃ | |||||
湿度 | 40%～80%（无结露） | ||||||
大气压强 | 86～106kPa | ||||||
控制方法 | ①位置控制 ②速度控制 ③转矩控制 ④JOG运行方式 | ||||||
再生制动 | 制动电阻内置 | ||||||
特征 | 速度频率响应 | 200HZ或更高 | |||||
速度波动率 | ＜±0.03（负载0～**）； ＜±0.02（电源-15～+10%） （数值对应于额定速度） | ||||||
调速比 | 1:5000 | ||||||
脉冲 频率 | ≤500kHZ | ||||||
控制输入 | ①伺服使能 ②报警清除 ③CCW驱动禁止 ④CW驱动禁止 ⑤偏差计数器清零 ⑥指令脉冲禁止 ⑦CCW转距限制 ⑧CW转距限制 | ||||||
控制输出 | ①抱闸输出 ②伺服报警输出 ③定位完成输出/速度到达输出④伺服准备好信号输出 | ||||||
位置控制 | 输入方式 | ①脉冲+方向 ②CCW脉冲/CW脉冲 ③两相A/B正交脉冲 | |||||
电子齿轮 | 1～32767/1～32767 | ||||||
回馈脉冲 | 2500线/转之1-16分频 | ||||||
速度控制 | ①外部-10V～+10V模拟量速度控制 ②4种内部速度 | ||||||
加减速功能 | 参数设置1～10000ms | ||||||
监视功能 | 转速、当前位置、指令脉冲积累、位置偏差、电机转矩、电机电流、直线速度、转子**位置、指令脉冲频率、运行状态、输入输出端子信号等 | ||||||
保护功能 | 超速、主电源过压欠压、过流、超载、制动异常、编码器异常、位置超差等 | ||||||
适用负载惯量 | 小于电机惯量的5倍 | ||||||
★驱动器输入电源的要求：
隔离变压器设计选有时多认为电源多为交流3相380V标准电源，实际上工厂现场的电源大多为380V～440V之间，一般高于380V，变化为15%。而驱动器可安全使用输入电压的范围为195V～235V之间，故隔离变压器的设计建议采用：输入 AC 380V，输出 AC 200V，实际现场的隔离变压器电压输出范围为200V～231V，在驱动器可安全使用的范围内。
