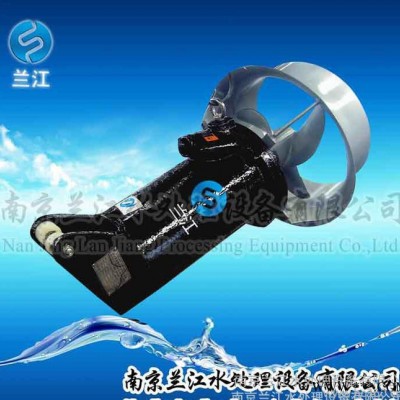

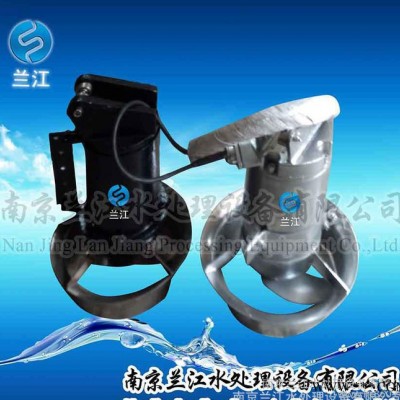

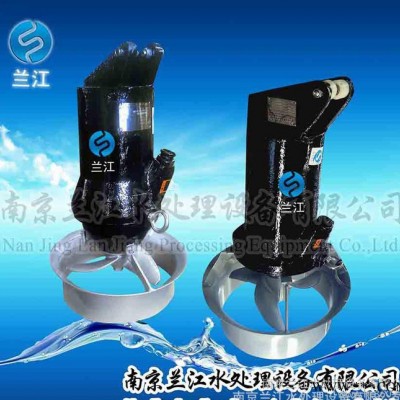

冲压式潜水搅拌机QJB4/6-320/3-960/ 304不锈钢主机304不锈钢叶轮

潜水搅拌机 用途

      混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中,搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。

产品特点

1 结构紧凑、操作维修简单、安装检修方便、使用寿命长；

2 叶轮具有最佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；3 与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；

 4 电机绕组绝缘等级F 级，防护等级为IP68，选用优质轴承和电机防凝露装置，使电机的工作更安全；

 5 两道机械密封；

QJB型高速潜水搅拌机技术特点

         1、电机部件

         三相鼠笼式感应电机，绝缘等级F级、防护等级IP68；潜水式专业结构设计; 具有绝缘防护等级高、密封可靠、轴向短、效率高，噪音低的特点；

      2、潜水式微型减速机构

         潜水式微型减速机构，是小中心距、小齿轮模数、小箱体外形的二级传动紧凑型结构，并采用高强度材料，高加工精度，高标准装配等手段满足设计要求，达到了体积微型化、传动大扭矩化、性能高效化的技术性能。使传动更可靠、抗冲击性能更强、运营更经济。该结构技术的实施，极大地提升了产品的档次，不仅使推流器的总体积缩小了32%，机械效率提高了6.7%，而且有效地解决了使用寿命短，容易损坏、需经常维修更换的技术难题。

      3、叶轮水力件

         高、中速搅拌机叶轮为后掠式三叶片，不锈钢材料，模具化成型，工装化制作，推力大、防缠绕、效率高。低速推流器叶轮为大直径二叶片。玻璃钢材质，采用了先进软件设计和加工中心制作整体式模具，成型工艺性好，生产可控性强。叶片造型科学，外形美观，性能优越，且几何误差极小，平衡对称度极高。另外，玻璃钢具有天然的防腐性能和防老化性能，较强的综合机械性能、较小的密度等特点，成就了玻璃钢叶轮耐腐蚀性强，水阻小、重量轻，水力性能高效化、推流效果最大化、能量消耗最小化技术优势。玻璃钢叶轮，品质高贵，影响深远，国内外首创。

      4、密封

         潜水工况，可靠密封是关键。搅拌机、推流设备采用油室内置双端面机械密封、外置拦污多唇密封的结构型式，使机械密封油润滑环境清洁，永不受污水中污物的影响；拦污多唇密封拦挡污水中大颗粒污垢，纤维等，保护后面的双端面机械密封件。这种组合式的动密封设计，布置合理、轴向结构短、密封恒久可靠。

      5、渗水报警保护系统

         渗水保护系统包含渗水报警浮球和油水探头，渗水报警浮球设置在电缆线进线密封电机腔，监视电机腔漏水情况，一旦湿度超限，报警监视器立即报警，并自动切断电源，保护电机不被烧坏；油水探头设置在电机前轴承盖下端，监视双端面机械密封油室或减速机构进水情况。若情况异常，控制系统会立即报警和断电，保护设备完好无损。

      6、婴儿床式V锥吸振耦合座

         ①V锥结构，设计两个开口向上、不同锥角和不同坡面的V型块。工作时，推流器在提升机构及重力均衡作用下，沿水下导轨滑移，至预设V锥耦合座位置，在V型块上斜面的自然导向下，逐渐楔入V型块下锥，使推流器呈榫状被自动楔紧和自然夹固，实现自动对中就位、自动固定夹紧；

         ②吸振装置，V型块坡面设置橡胶减振垫，以吸收振动，抵御冲击载荷，并自然调适设备的就位状态。

         ③婴儿床式结构，耦合座整体呈婴儿床式布置，四周盒式钢结构，内部V锥吸振机构，浑然一体，犹如婴儿床，设备平卧在其内工作，安静祥和。

      婴儿床式V锥吸振耦合座，耦合就位，夹固自然；脱开分离，解枷自如；开启运行，平稳自适。彻底解决了振动和使用寿命短的技术难题。为推流器推向高端客户，走向一级市场打下了良好基础。

适用范围及潜水搅拌机注意事项

潜水搅拌机在下列条件下应能正常连续运行：

1 最高介质温度不超过40°C；

2 介质的PH 值在5~9 间；

3 液体密度不超过1150kg/m3；

4 长期潜水运行，潜水深度一般不超过20m。

      潜水搅拌机必需完全潜入水中工作；不能在易燃易爆或有强腐蚀性液体的环境中工作；钢膨胀螺栓须按要求固定，安装完毕后，必须将电缆拉紧固定好.

    潜水推流器选型时，浆叶直径超过2M，建议使用齿轮箱减速机。

    潜水搅拌机选型的时候要确定池里水的密度和酸碱度，不能超过我们额定的参数以外，如超过了，就不能在这样的环境下使用，这样会导致电机超负荷，使电机烧毁

    电缆线也同样如此，电缆表面不能破损，如有破损应立即关闭电源更换电缆，不及时更换，水可以由破损电缆处流向电机内部，也会使电机烧毁。

QJB型潜水搅拌机结构图



潜水搅拌机结构图

        潜水搅拌机是引进德国潜水电机密封技术研制成功的。经过多年的实践摸索，因其在形式、结构和试验方法上的创新，使得潜水搅拌机总体性能达到了外同类产品的水平。

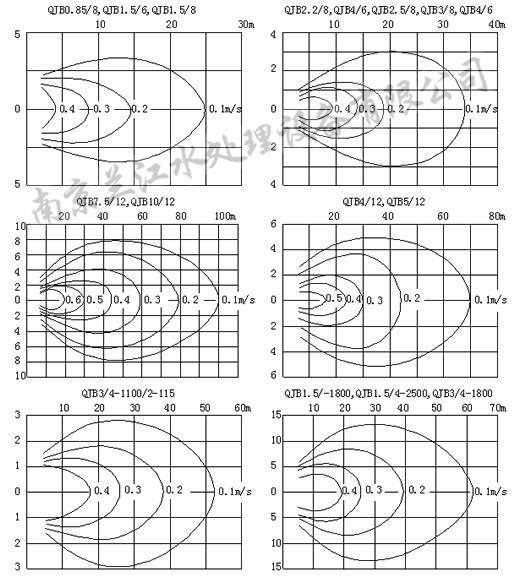

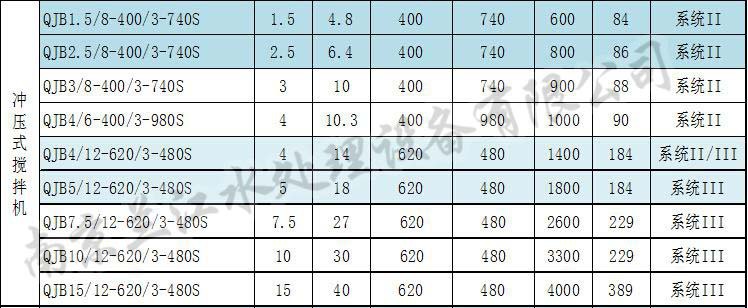

 潜水搅拌机性能参数

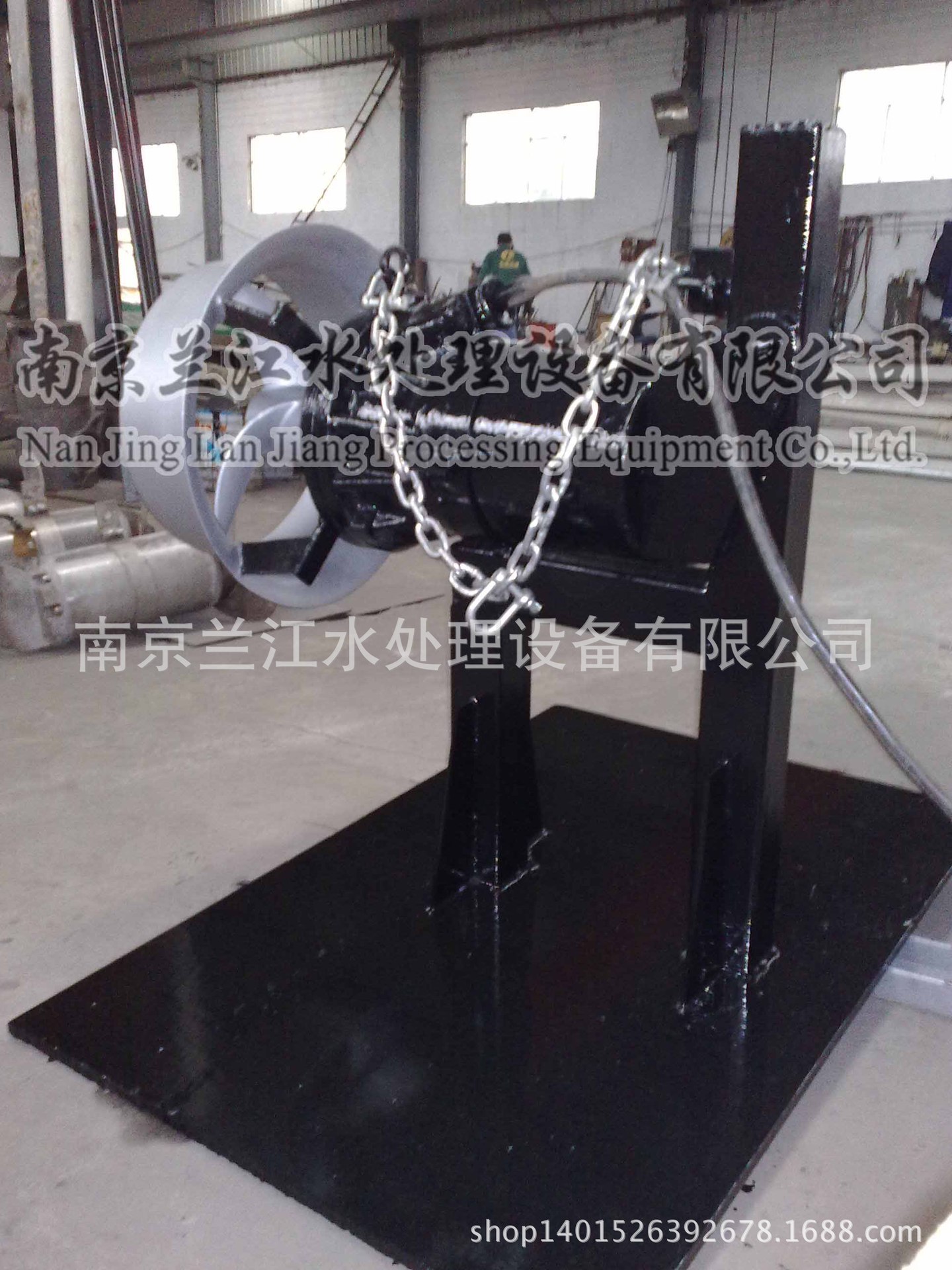

冲压式潜水搅拌机

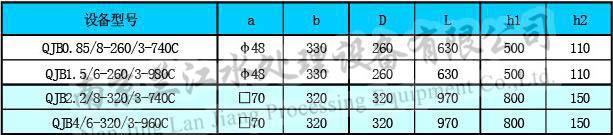

潜水搅拌机外形尺寸

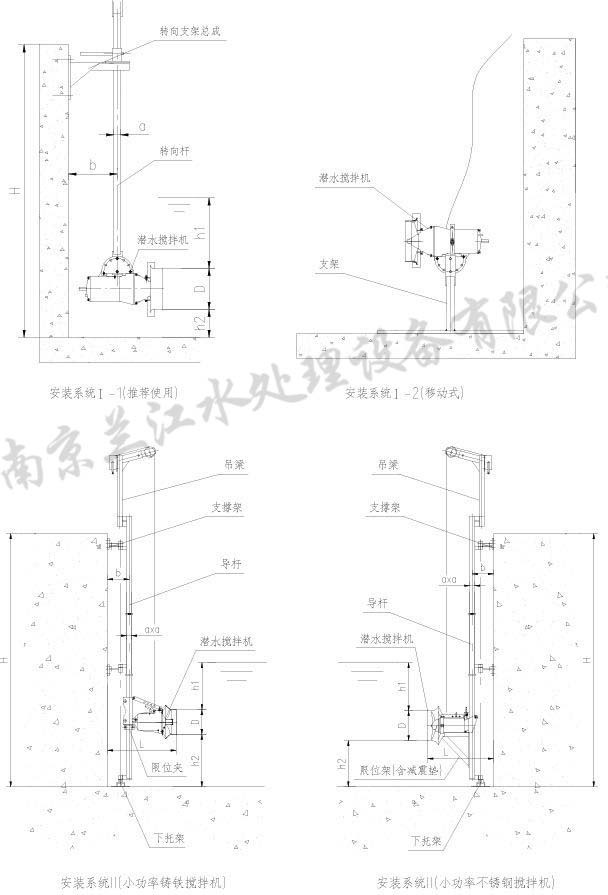

潜水搅拌机安装

专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
      当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的最大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。安装系统二用导向钢绳替代导杆，具有运输方便，现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。

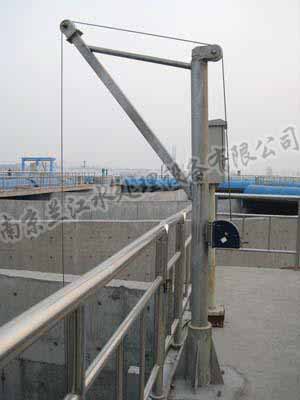

潜水搅拌机现场安装效果图

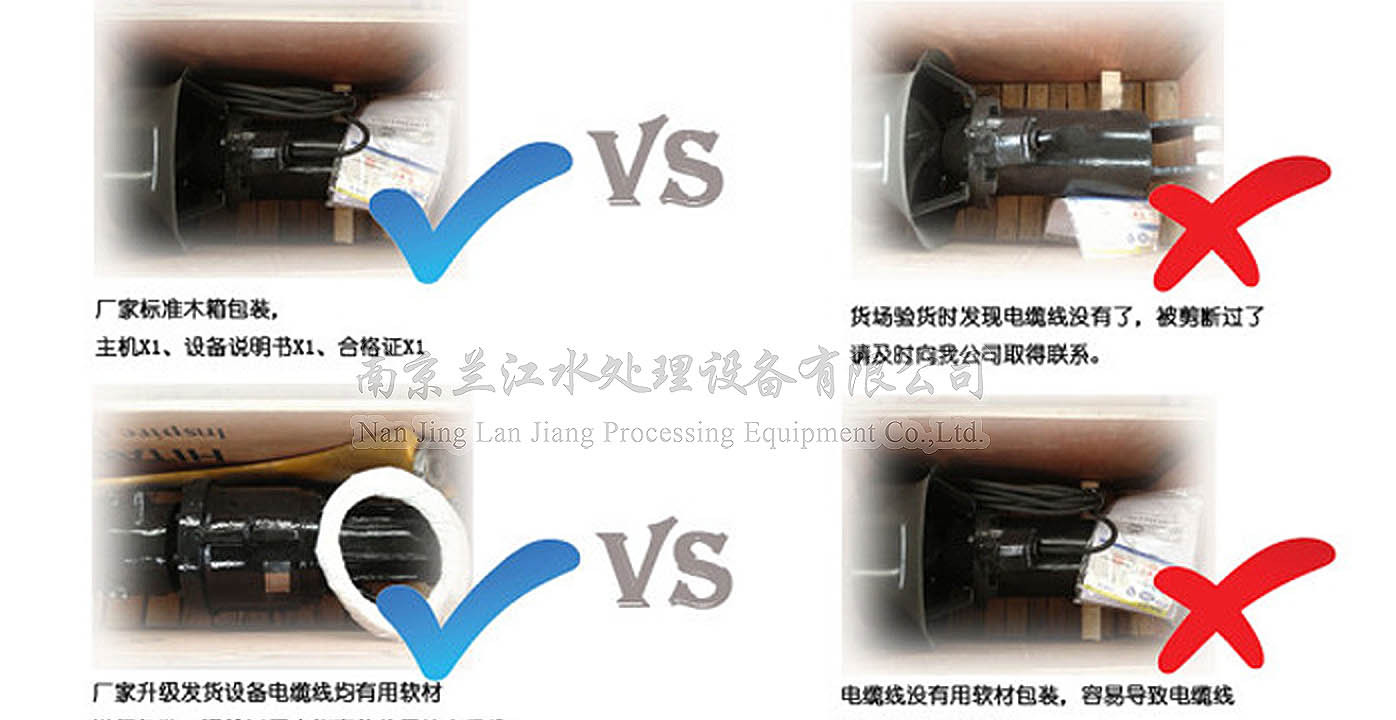

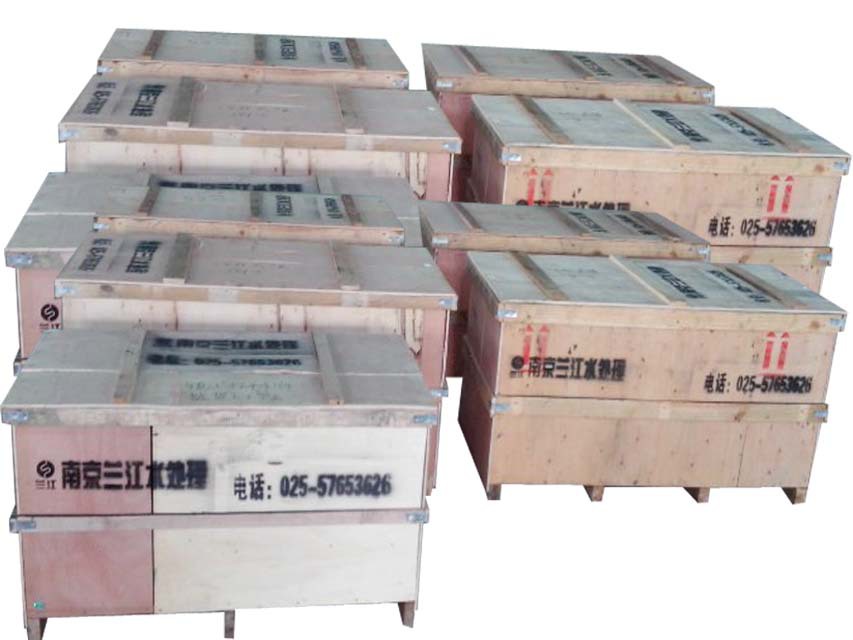

潜水搅拌机包装运输
