| 芯数 | 5芯 2芯信号+2芯动力+1芯排流 |
|---|---|
| 护套材质 | PVC 紫色护套 |
| 线芯材质 | 镀锡铜线 |
| 适用行业 | 限位开关，光电开关，变频驱动器，岛阀，马达启动器， |
| 品牌 | 其他 |

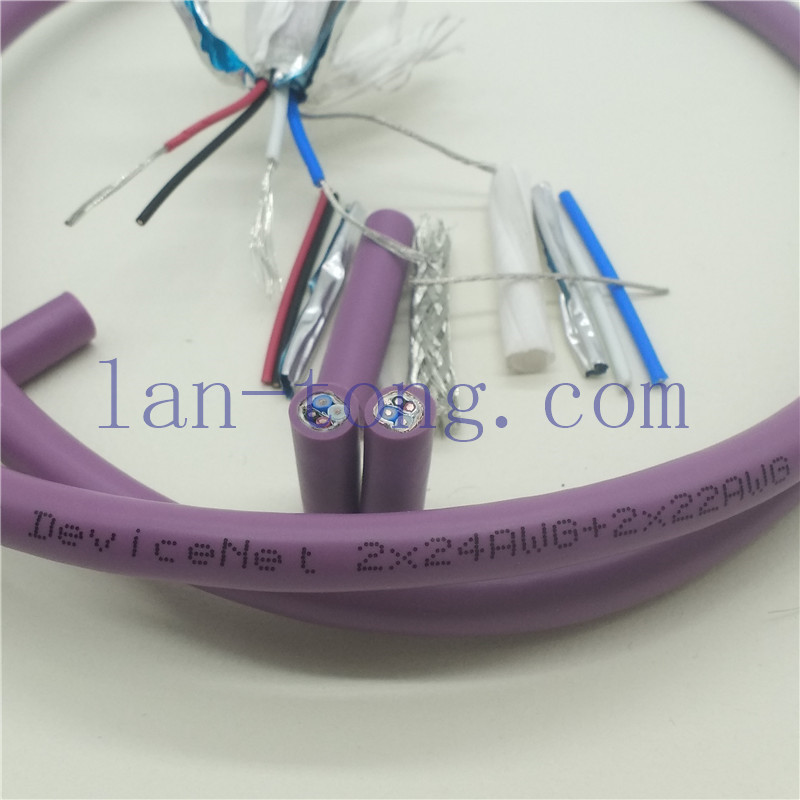

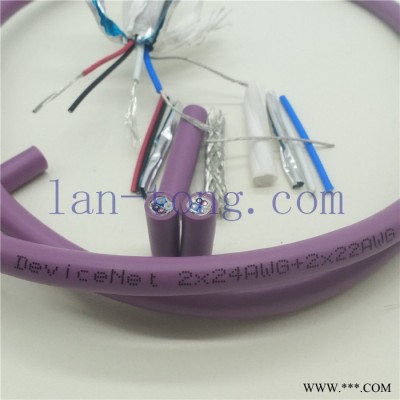

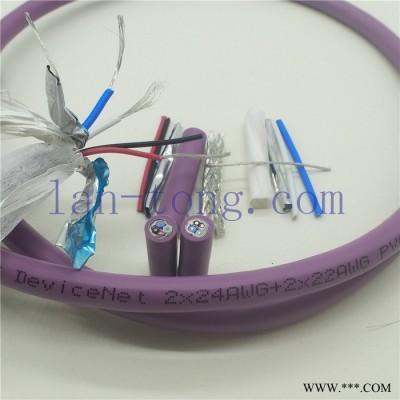

| 型号 | devicenet 1x2xAWG24 + 1x2xAWG22 |
| 加工定制 | 否 |
| 质量认证 | 其他 |
1:DVN18 (THICK CABLE) (粗缆）DeviceNet粗缆规格为1*2*15AWG+1*2*18AWG Trunk Line 干线
2:DVN24 (THIN CABLE) (细缆) DeviceNet细缆规格为1*2*22AWG+1*2*24AWG Dropping Line 支线
3:DVN18SF (THICK CABLE) (粗缆）DeviceNet粗缆规格为1*2*15AWG+1*2*18AWG Trunk Line 干线 4:DVN24SF (THIN CABLE) (细缆) DeviceNet细缆规格为1*2*22AWG+1*2*24AWG Dropping Line 支线 DeviceNet专用通信总线电缆PLC变频器连接线缆DN插头通讯屏蔽线主要应用于 DeviceNet系统用于连接工业设备(如:限位开关，光电开关，变频驱动器，电机启动器，阀岛和 PLC等)，是建立在已经广泛认可的CAN技术基础上。 DeviceNet Dropping总线电缆主要 应用于连接整个总线系统的支线部件,是FA开放场网络系统专用电缆，目前尺寸上有粗缆和细缆之分，在用途上分固定用和移动用。 固定安装Profibus-DP总线电缆，高柔性profibus-DP总线电缆，铠装直埋profibus-DP总线电缆，固定安装Profibus-PA总线电缆，固定安装Profibus-PA总线电缆，CAN-BUS总线电缆，耐弯曲CAN-BUS总线电缆，CC-link总线电缆，DeviceNet总线电缆，INTERBUS总线电缆。RS-485总线电缆，AS-InterFace总线电缆，KNX/EIB总线电缆

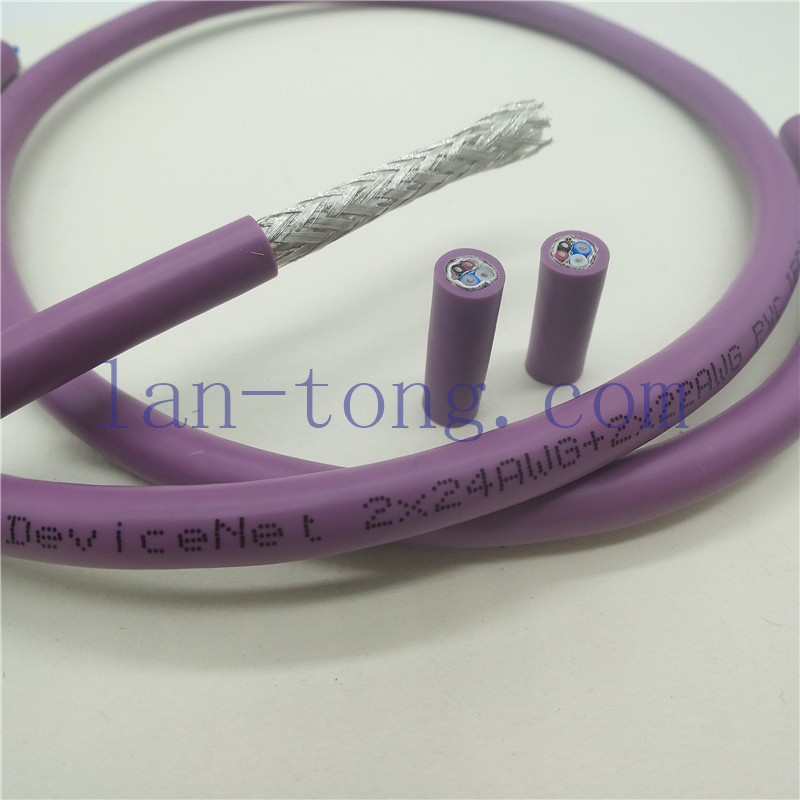

BUS CABLE DeviceNet
产品应用
DeviceNet总线系统，用于工业设备的连接。它是一种低成本的网络连接方案，有着开放的网络标准。一对线传输数据，一对线供电。适用于固定或偶尔移动。
用于限位开关，光电开关，变频驱动器，岛阀，马达启动器，PLC等的DeviceNet通讯协议工业连接介质装置
——温度范围
固定应用：
PVC:-40℃~70℃
LSZH/PUR：-40℃~80℃
移动应用：
PVC:-5℃~60℃
LSZH:-5℃~60℃
PUR: -20℃~70℃
——测试电压
1500V/min(AC)
——特性阻抗
120±15Ω@1KHz
——额定电压
300V
——绝缘电阻
24AWG≥≥1GΩ.km
22AWG≥≥10M.km
——弯曲半径
固定应用:
15D(D=电缆直径)
偶尔移动：
15D(D=电缆直径)

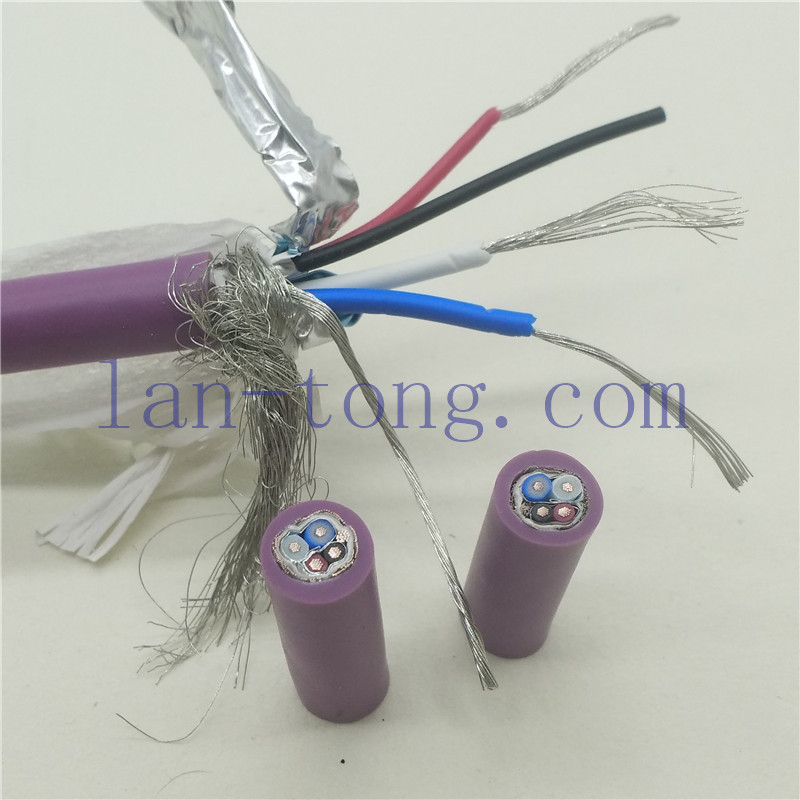

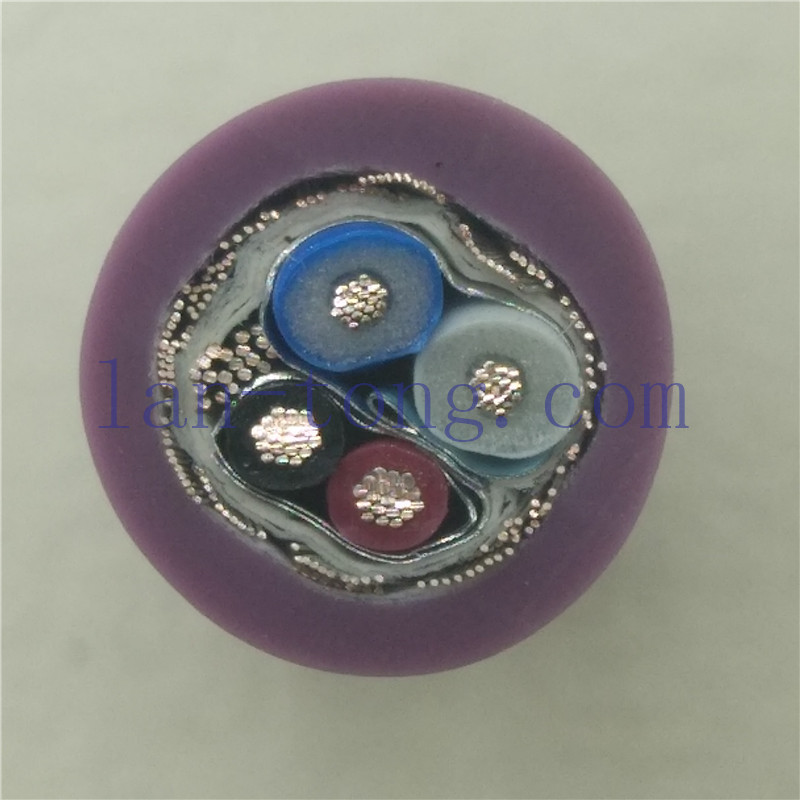

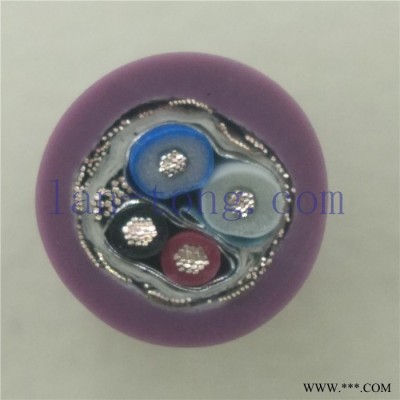

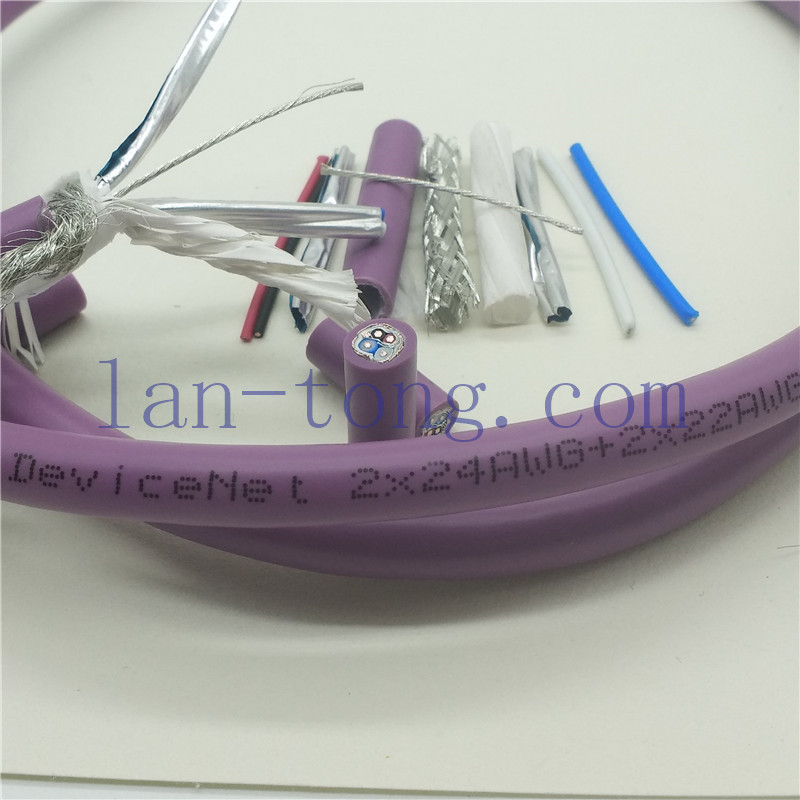

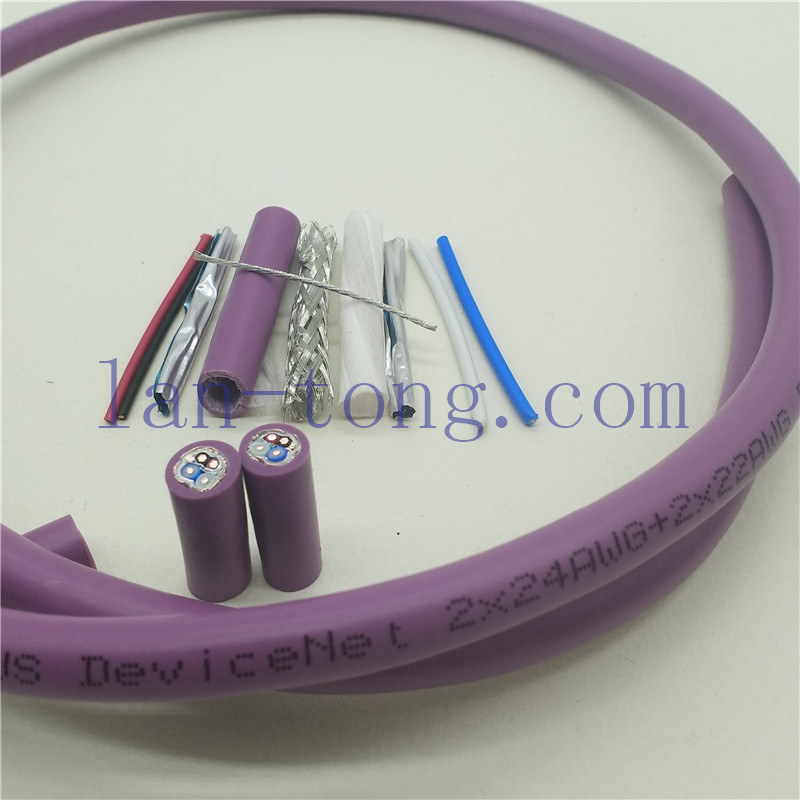

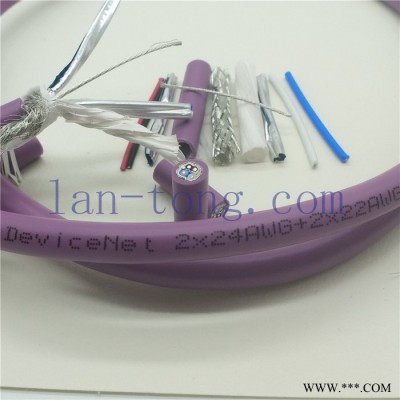

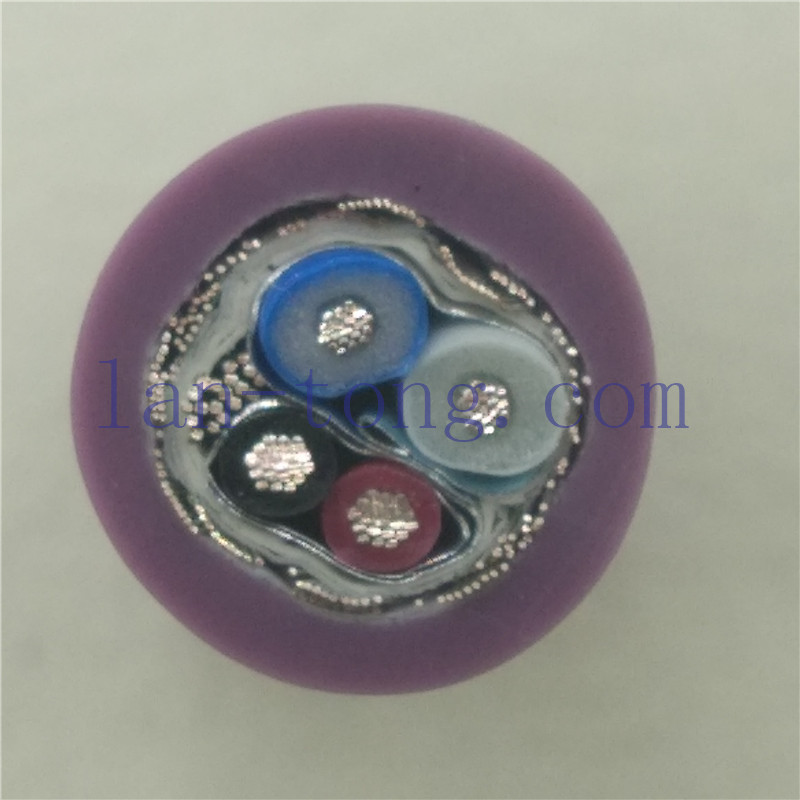

电缆结构
导体：精细绞合镀锡铜铜导体
绝缘：发泡PE（24AWG），PE（22AWG）
颜色：白，蓝（24AWG），红，黑（22AWG）
屏蔽：线对屏蔽，镀锡铜总编织
颜色：紫色（近似RAL4001）
