品牌:康耐德
分类:组合逻辑控制器
外壳材质:ABS
起订:1件
供应:10000件
发货:3天内
| 分类 | 组合逻辑控制器 |
|---|---|
| 外壳材质 | ABS |
| 工作电压 | 12V |
| 工作电源 | 直流 |
| 认证 | ISO9001 |
| 产地 | 广东 |

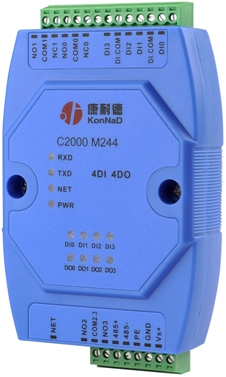

| 产品名称 | 远程IO采集控制器 |
| 产品认证 | CE |
| 额定电压 | 24V |
| 计量单位 | 件 |
| 适用范围 | 电力监控、安防/门禁、酒店智能、楼宇自控、工业自动化、电信 |
| 售后服务 | 质保六年 |
| 用途 | 电力监控、安防/门禁、酒店智能、楼宇自控、工业自动化、电信 |
| 品牌 | 康耐德 |
| 型号 | C2000 M244 |
| 加工定制 | 是 |
M244为4路数字量输入（DI）和4路数字量输出（DO）采集控制设备，DO为2路C型继电器和2路集电极开路输出。采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据。
本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。
特点：
→4路数字量输入；
→4路数字量输出；
→模拟量输入；
→I/O与系统完全隔离；
→采用Modbus TCP通信协议；
→RS485接口可作为扩展接口，连接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模块；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→方便安装。
1.2 技术参数| 数字量输入接口 | DI | 4路干接点输入 |
| DI保护 | 过压小于240V ，过流小于80mA | |
| 数字量输出接口 | DO | 2路C型继电器 2A 30VDC/1A 125VAC(0,1路） 2路集电极开路输出30V 500mA(2,3路） |
| DO保护 | 过压小于60V,过流小于500mA | |
| 网络通信参数 | 接口类型 | RJ-45 |
| 速率 | 10/100M自适应 | |
| 通信协议 | Modbus TCP | |
| 嵌入协议 | ARP，ICMP，IP，TCP，UDP，DHCP,DNS | |
| 设置方式 | 设置程序 | |
| 串口通信参数 | 波特率 | 9600 |
| 数据位 | 8 | |
| 奇偶效验 | 无 | |
| 停止位 | 1 | |
| 流量控制 | 无 | |
| 地址 | 1-255 | |
| 串口保护 | 串口ESD保护 | 1.5KV |
| 串口防雷 | 600W | |
| 串口过流，过压 | 小于240V，小于80mA | |
| 电源参数 | 电源规格 | 9-24VDC (推荐12VDC) |
| 电流 | 200mA@12VDC | |
| 浪涌保护 | 1.5kW | |
| 功耗 | 小于2W | |
| 电源过压，过流 | 60V，500mA | |
| 工作环境 | 工作温度、湿度 | -25~85℃，5~95%RH，不凝露 |
| 储存温度、湿度 | -60~125℃，5~95%RH，不凝露 | |

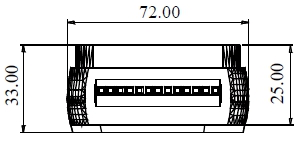

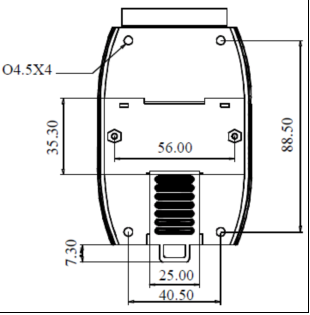

| 其他 | 尺寸 | 72.1*121.5*33.6mm |
| 保修 | 5年质保 |
| PWR | 电源指示灯 |
| NET | 网络数据收发指示灯 |
| RXD | 级联RS485串口信号接收指示灯 |
| TXD | 级联RS485串口信号发送指示灯 |

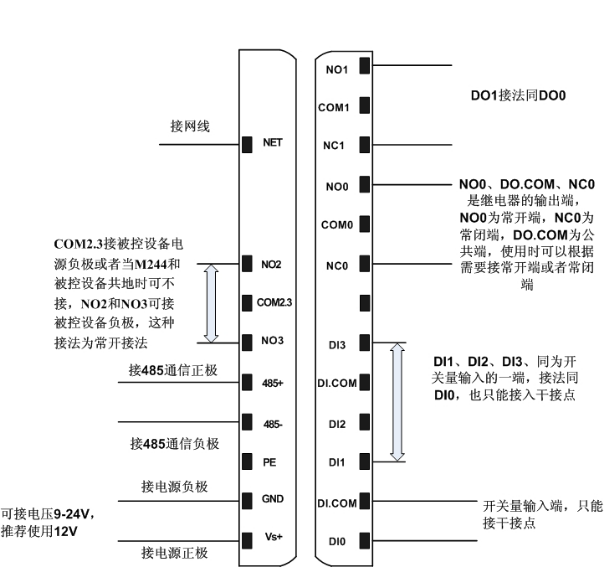

| Vs+ | 电源正 |
| GND | 电源负 |
| NET | RJ-45网口 |
| PE | 大地 |
| 485+ | RS485+ |
| 485- | RS485- |
| DI0 ~DI3 | 数字量信号输入端 |
| DI.COM | 数字量信号输入公共端 |
| NC0~NC1 | 数字量信号输出常闭端 |
| NO0~NO3 | 数字量信号输出常开端 |
| COM0~2.3 | 数字量输出公共端 |

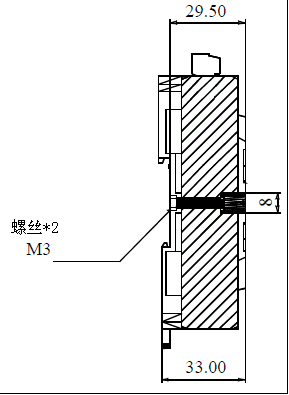

3.4 侧视图

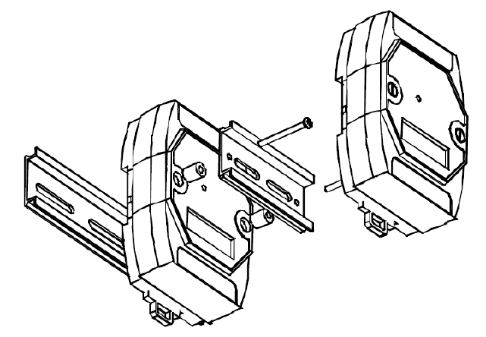

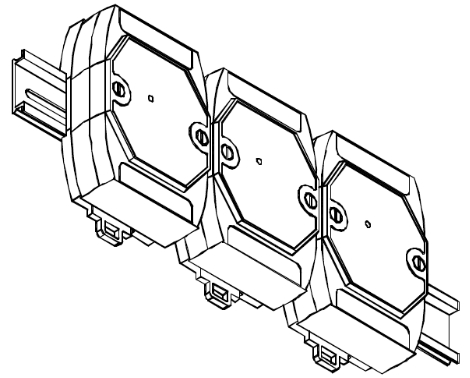

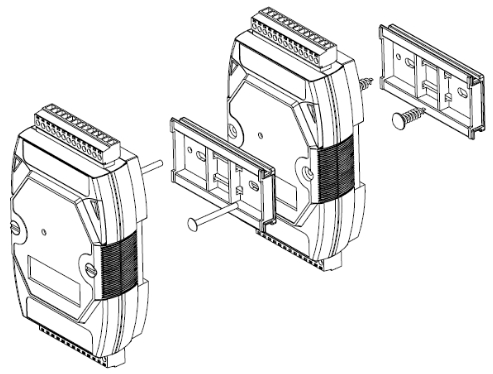

第3章 快速安装 4.1 单体安装
