| 产地 | 广东 |
|---|---|
| 动力类型 | 电动 |
| 驱动方式 | 电动 |
| 柱数 | 单柱 |
| 自动化程度 | 手动 |
| 品牌 | 上海二锻 |
| 型号 | JH21-16 |

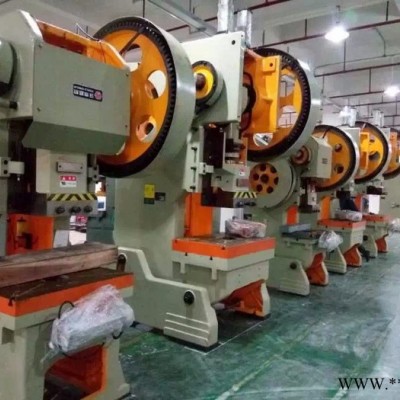

JH21-气动125吨冲床结构简单，生产成本低，采用气动技术，实现一台空压机可以同时供多台气动冲孔机工作，较电动冲床更加节能。减少电耗损。操作简单，安全型较高，采用脚踏开关来控制电磁阀，结构简单，故障率低，提高生效率。
JH21-125T气动冲床结构特点:
1、JH21-125T气动冲床干式离合、液压保险开式固定台压力机钢板焊接高刚度机身；
2、JH21-125T气动冲床主电机采用西门子电机；组合式干式气动摩擦离合器、制动器；
3、JH21-125T气动冲床齿轮副浸油润滑；矩形六面加长导轨；
4、JH21-气动125吨冲床液压过载保护装置；电动调模，数码显示；
5、JH21-125T气动冲床滑块装设了上提式平衡缸装置 进口双联电磁阀；
6、JH21-125T气动冲床电动浓油强制润滑系统；平衡缸采用手动稀油润滑系统；
7、JH21-125T气动冲床配一组吹件装置；国际品牌PLC控制；
8、JH21-气动125吨冲床国际品牌接触器、按钮、指示灯；
9、JH21-125T气动冲床可选配气垫装置，自动送料轴装置，光电保护装置，可搭配各种自动化设备
JH21-气动125吨冲床技术参数：
| | JH21-125 | |||||
| 公称力 | kN | 1250 | ||||
| 公称力行程 | mm | 5 | ||||
| 滑块行程 | mm | 160 | ||||
| 行程次数 | 固定 | min-1 | 50 | |||
| 可变Variable | 40-60 | |||||
| **大装模高度 | mm | 370 | ||||
| 装模高度调节量 | mm | 100 | ||||
| 滑块中心至机身距离 | mm | 360 | ||||
| 工作台板尺寸（前后×左右） | mm | 700X1100 | ||||
| 工作台板落料孔尺寸（上空直径×深度×下孔直径） | mm | φ160 | ||||
| 工作台板厚度 | mm | 120 | ||||
| 滑块底面尺寸（前后×左右） | mm | 520X620 | ||||
| 模柄孔尺寸（直径×深度） | mm | φ70X80 | ||||
| 立柱间距离 | mm | 640 | ||||
| 立电机功率 | KW | Y160L-6/11 | ||||
| 外形尺寸（前后×左右×高） | mm | 1900X1400X3350 | ||||
| 净重 | Kg | 9800 | ||||
