品牌:沧州铁林
产品类型:全新
重量:50000kg
三轴行程(X*Y*Z):6000*2000*1500
起订:1台
供应:6台
立即购买
| 产品类型 | 全新 |
|---|---|
| 重量 | 50000kg |
| 三轴行程(X*Y*Z) | 6000*2000*1500 |
| T型槽尺寸(宽*数量) | 22*8 |
| 主轴 | 台湾 |
| 设备制造 | 沧州铁林机床有限公司 |
| 安装方式 | 卧式 |
| 刀具数量 | 8.0 |
| 定位精度 | 0.01 |
| 动力类型 | 电动 |
| 类型 | 龙门铣床 |
| 售后服务 | 保修一年 |
| 主电机功率 | 22kw |
| 主轴转速范围 | 0-3000rpm |
| 界面语言 | 中文 |
| 是否库存 | 是 |
| 作用对象 | 板材 |
| 适用行业 | 船舶 |
| 布局形式 | 卧式 |
| 品牌 | 沧州铁林 |
| 型号 | hxk6020 |
| 加工定制 | 是 |

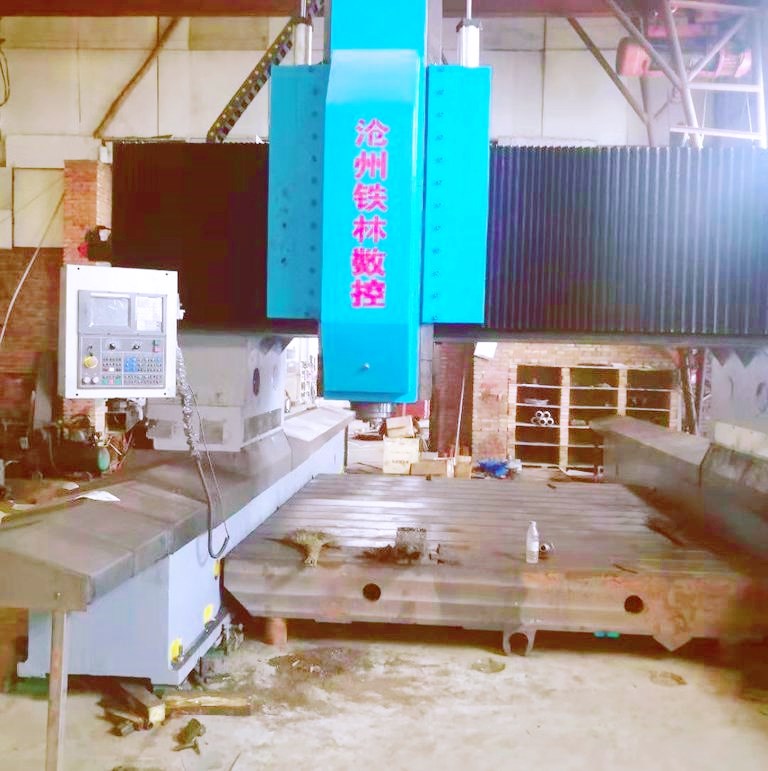

Zxk3030d数控龙门钻铣床
一、产品用途：龙门移动式数控钻床主要用于大尺寸管板类零件的钻孔、攻丝和强力切削。
二、机床结构：

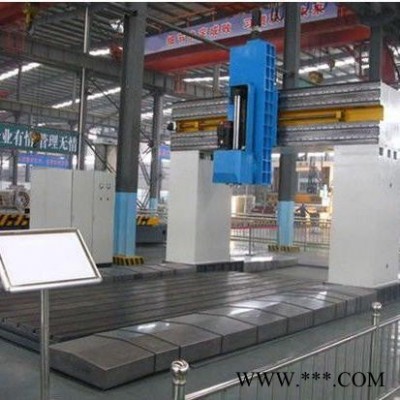

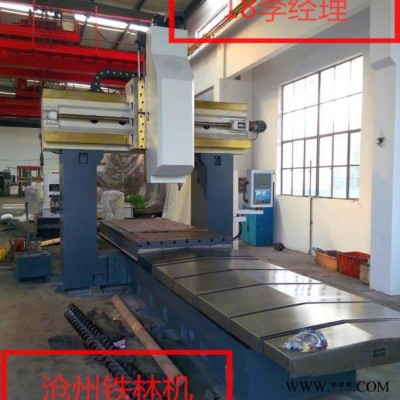

1、龙门移动式数控钻床主要由床身、工作台、龙门、动力头、数控系统、冷却系统等部分组成。
2、龙门移动式数控钻铣床采用龙门移动，床身、工作台固定的形式。
3、龙门移动式数控钻铣床床全部为铸铁件，所有部件加工前经高温退火，半精加工后二次退火去除应力，然后再精加工，可保证机床精度稳定，床面采用整体铸铁工作台精铣出T型槽，便于工件的装夹。床身底面上分布有调整垫铁，可以方便地调整床身工作台的水平。
4、龙门数控钻铣床共有3个数控轴，床身上装有重型直线导轨，龙门可沿导轨作纵向运动（Y轴），龙门横梁上装有直线导轨，滑枕可沿导轨作横向运动（X轴），溜板上装有滑块，滑枕上装有重型导轨，动力头可在溜板上作垂直方向运动（Z轴），X、Y、Z轴都采用伺服电机加滚珠丝杠，Y轴采用双驱动。

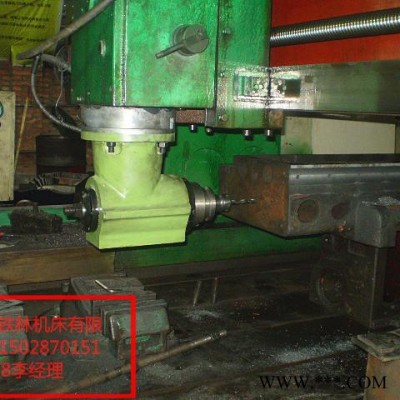

5、动力头主轴采用精密钻铣主轴，通过伺服电机配备减速箱齿形同步带驱动，可根据需要无级调速。主轴可通过BT50刀柄装夹钻头、丝锥或铣刀，实现高速切削，进给为伺服电机和滚珠丝杠驱动。采用半闭环控制，能够实现直线、圆弧插补功能。设定高度后，当钻头快进接触工件，可自动转换为工进，当钻头钻透工件后，可自动转换为快退，实现自动进给循环。工作进给速度由数控调整设定。
6、Z方向由伺服电机经齿形同步带和滚珠丝杠副驱动钻削动力头实现动力头快进、工进、快退、停止等动作。
7、本机床配有自动润滑装置，可以对各处导轨、丝杠、轴承等运动副进行自动润滑。解除了设备维护的后顾之忧。机床X轴、Y轴均配备防尘防护罩，工作台四周安装有防水溅挡板。
8、数控系统，配备RS232接口和彩色显示屏，中文操作界面，可现场/外部USB输入工件，操作简便，配备全数字高速手轮，使您的操作更方便快捷。
9、本机床配有循环冷却装置。
三、全数字数控控制系统
1）、具备提刀排屑功能，可设定提刀高度，钻削到此高度时，钻头正转快速提起至工件上方，再快进至钻削面并自动转换为工进。
2）、具备CAD图形自动转换成加工程序功能。
3）、集中式操作控制箱及手持单元。为方便编程、存储、显示和通讯，操作界面具有误差补偿、自动报警等功能。
4）、工件孔位可采用键盘或CAD软盘输入后自动生成加工程序，或通过RS232接口输入加工程序进行数控加工。该设备具备加工前孔位预演和复检功能，操作十分方便。
5）、机床使用正常条件
电源：三相AC380V±10%，50Hz±1
