品牌:立三
产地:深圳
产品认证:IOS9001
起订:100台
供应:50000台
发货:3天内
| 产地 | 深圳 |
|---|---|
| 产品认证 | IOS9001 |
| 额定电压 | 40VDC |
| 功率 | 1 |
| 接口类型 | DC/DC |
| 适用电机 | 57.86110两相混合式步进电机 |
| 速度响应频率 | 300 |
| 品牌 | 立三 |
| 型号 | DM420 |
| 加工定制 | 是 |

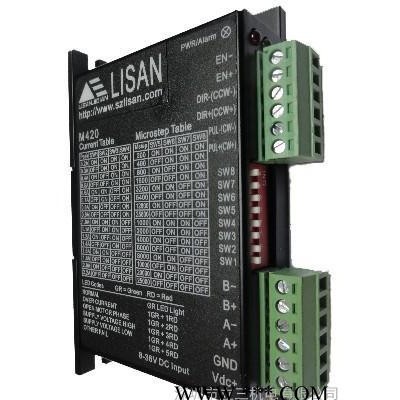

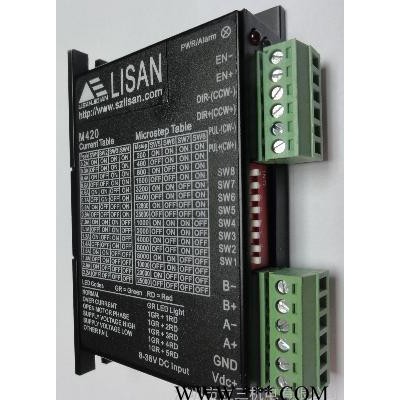

DM420是立三公司推出采用DSP技术的数字式步进驱动器,，采用**32位DSP技术，用户可以设置256内的任意细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成**优运行参数**大限度发挥电机的性能。
主要应用领域
适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。
驱动器功能说明
驱动器功能 | 操作说明 |
微步细分数设定 | 由SW5－SW8四个拨码开关来设定驱动器微步细分数，其共有16档微步细分。用户设定微步细分时，应先停止驱动器运行。具体微步细分数的设定，请驱动器面版图说明。 |
输出电流设定 | 由 SW1－SW4 四个拨码开关来设定驱动器输出电流，其输出电流共有16档。具体输出电流的设定，请驱动器面版图说明。 |
信号接口 | PUL＋和 PUL－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋和 ENA－为使能信号的正端和负端。 |
电机接口 | A＋和 A－接步进电机A相绕组的正负端；B＋和B－接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。 |
电源接口 | 采用直流电源供电，工作电压范围建议为8－40VDC，电源功率大于100W。 |
指示灯 | 驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后没有脉冲时绿灯闪烁；红灯为故障指示灯，当出现过压、过流，相位开路，欠压等故障时，红绿交替闪烁。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。 |
安装说明 | 驱动器的外形尺寸为：92×56×21mm，安装孔距为85.5mmmm。既可以卧式和立式安装，建议采用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。 |
