品牌:爱阁宝
电流:直流
工作电压:380V
起订:1台
供应:10台
发货:10天内
立即购买
| 电流 | 直流 |
|---|---|
| 工作电压 | 380V |
| 工作形式 | 点焊 |
| 类型 | 焊接自动跟踪 |
| 驱动形式 | 半自动 |
| 品牌 | 爱阁宝 |
| 型号 | HB-50 |

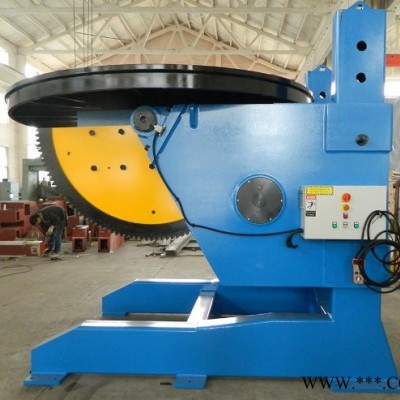

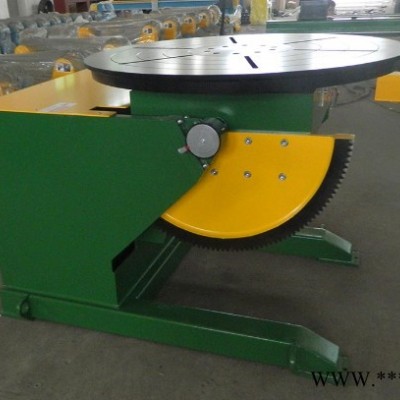

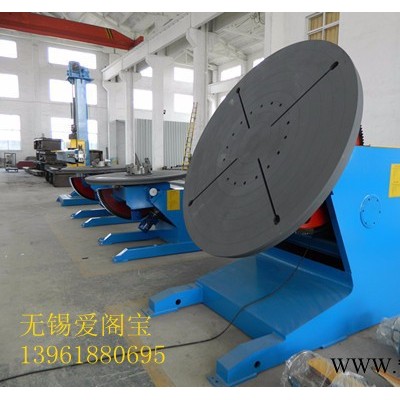

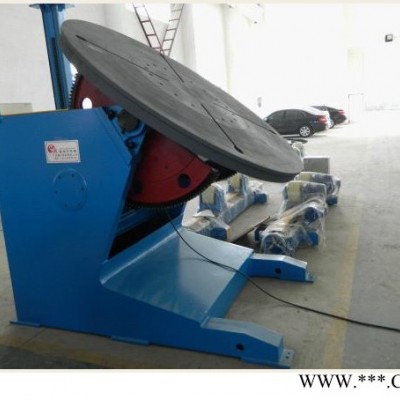

无锡爱阁宝--焊接HB变位机
HB-20座式变位机由工作盘、回转机构、导电装置、翻转机构、底座和电气控制系统组成。1) 工作台固定在大型回转支承上，保证额定载荷下的承载及回转平稳；回转机构用于带动工件旋转，便于焊头对工件进行环形焊接。
2) 工作台采用整板下料而成，整板结构变形小，刚性好。
3) 工作台固定在回转支承上，从而保证稳定回转。采用回转支承承载，具有承载能力大，回转精度高的特点。
4) 回转支承采用“单排球式回转支承”，由专业厂家生产。具有结构合理、刚性好、自重轻、寿命长等优点。回转支承设计有由耐热橡胶的全密封装置，润滑油不至于泄露，外部尘土也不能进入回转支承内损害回转支承，满足工作环境较为恶劣的焊接环境使用。
5) 工作台的回转由交流电机通过双级减速器驱动，减速器输出小齿轮与回转支承啮合，从而驱动工作台回转。
6) 驱动小齿轮采用45材质，并经调质，齿面淬火处理，从而满足高强度的传递使用。
7) 驱动采用交流变频无极调速，范围广，以保证在较宽调速范围内的恒扭矩输出。
8) 整个回转机构安装在箱型结构的横梁翻转框上，横梁对工件进行支撑承载，并将工件的重量通过横梁传递到两边立柱支架上，能承受大的冲击载荷和扭曲力。采用箱形结构可以有效承载和抗扭能力。箱形焊接件焊后去应力处理后再加工，内外根据受力情况布置有大量加强筋。横梁与翻转机构通过螺栓联接。
