| 加工定制 | 是 |
|---|---|
| 额定电流 | 100-630（A） |
| 短路关合电流 | 10（KA） |
| 壳体防护等级 | ip44 |
| 外形尺寸 | 1420*1155*750（mm） |
| 产品认证 | CCC |
| 外壳材质 | 不锈钢 |
| 品牌 | 江苏力阳电器 |
| 型号 | JP4 |
一.产品简介
JP4低压综台配电箱是根据城乡农网建设改造的要求，本着经济、台理、安全、可靠的原则而设计的具有多种功能的综台性低压开关成套设备。
该产品适用于交流50Hz．额定电压400V、额定电流630A及其以下的配电系统。作为电能分配、控制、计量、测置、无功补偿和保护之用的综合低压开关成套设备；具有防护等级高，结构台理，实用性强，节电效果明显等优点，对于保障配电系统安全运行，提高供电质置，具有深远的意义。
二.产品特点
本装置由计置室、总控室、配电室、无功补偿室构成，每个单元室相互独立，主要元器件用永磁真空接触器、塑壳式断路器、无功补偿与配电监测控制器、复台型固态继电器（复台型投切开关）、自愈式低压并联电容器、计置电流互感器、测置电流互感器、多功能电能表、氧化锌避雷器等元件组成。
1、配电保护
具有过载、短路、缺相、欠压、过压、漏电保护及自动重合闸功能，局部发生故障时可有效减少停电面积。
2、配电监测
可实时显示线路电压、电流、谐波畸变率、功率因数、电容器投切状态、三相负载电流值、剩余电流值、故障跳闸原因、相序及跳闸时间等参数。
3、无功补偿
以无功功率、电压、电流、功率因数等数据综台判定，无投切振荡，无补偿呆区；采用三相共补与分补相结台的补偿方式，可对三相不平衡负荷分相分级**补偿。
4、补偿保护
具有过压、失压、谐波报警与保护等功能，确保装置运行安全可靠；过零投切采用复合型固态继电器（复台型投切开关）实现了电压过零投入，电流过零关断，抗干扰能力强，运行时发热置小不需加装散热装置，既有可控硅投切无冲击、跟踪速度快的优点，又彻底避免了可控硅困发热烧毁的问题，真正做到了安全可靠、节能环保。
5、计置
可计置有功、无功电置，实时显示电压、电流、频率、有功、无功、功率因数等参数。
6、防窃电
计量室为独立隔室：通过无线( GSM/GPRS)或RS-485通讯接口，对配电台区用电信息进行实时监测，对非正常用电信息上传警示，防止窃电行为发生。
7、远程控制
可通过RS-485通讯接口或通过GSM/GPRS通讯模块实现计量、补偿、配电数据远传，并能实现远程控制。
三.使用环境
海拔高度: 不超过1000m:
周围环境温度: -25℃～+40℃；
相对湿度： 日平均值≤95%.，月平均值≤90%
风速： 不大于35m/s:
安装地点： 安装在没有火灾**危险、严重污秽、化学腐蚀及剧烈振动的场所

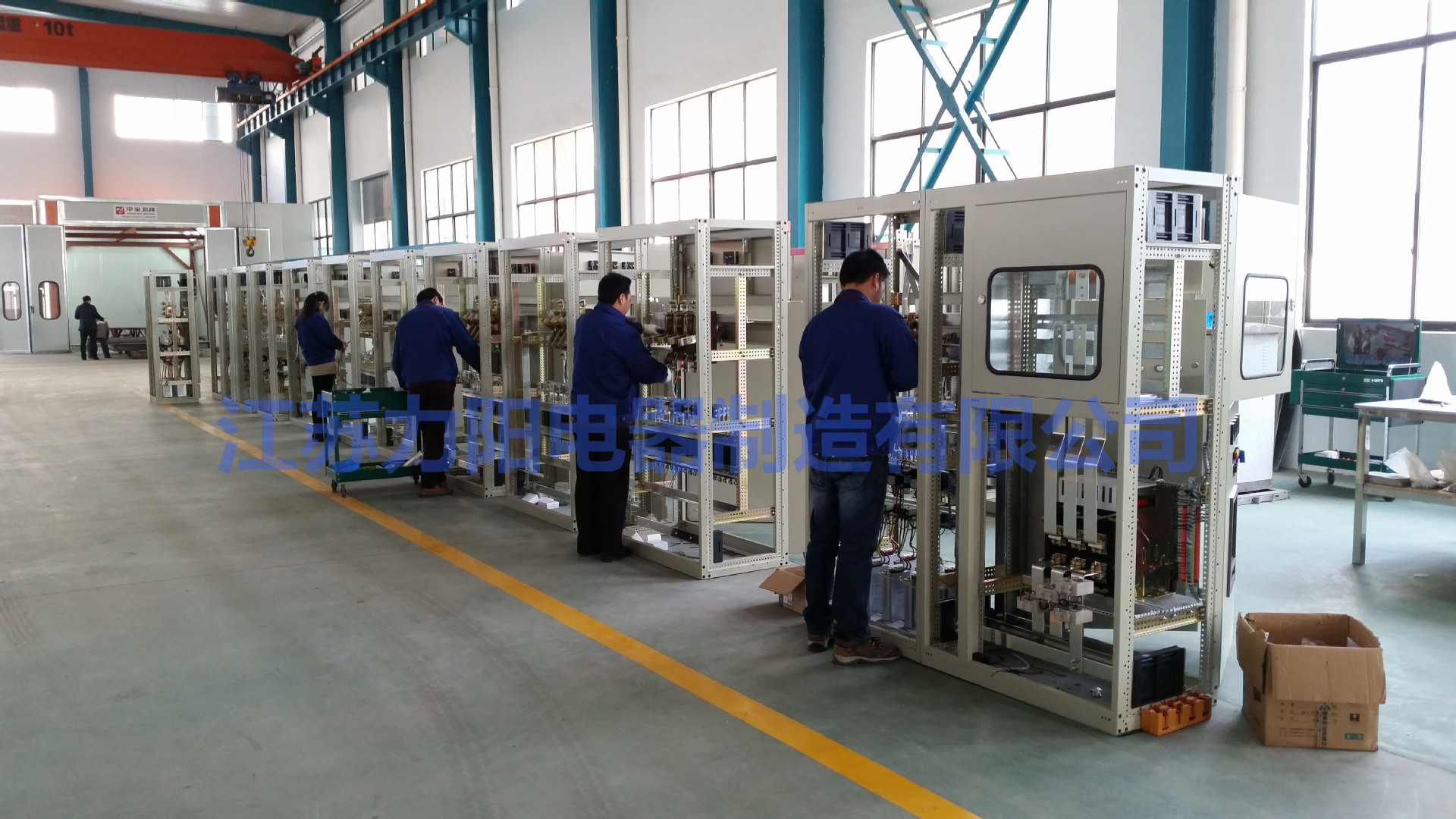

四.实物展示
五.订货说明
1.提供电气一次系统图，二次原理图和开关柜排列图
2.提供和元件电气参数
3.提供开关柜台数和备用手车台数
4.其他特殊要求
六.供货周期
单台生产时间一周左右
七.售后承诺
产品质量保证期为产品通过验收并投运后一年或从供方发货起18个月。质量保证期内如出现质量问题均由本公司负责保修，并提供江 浙沪周边地区24小时其他地区48小时以内的现场响应服务，紧急情况，重大问题维修人员在12小时内赶到现场，并承担由此产生的修 理费、更换元件费用、运费及保险等一切费用。
