| 材质 | 不锈钢、碳钢 |
|---|---|
| 功率 | 1.5-30KW |
| 规格 | 挡边输送机 |
| 类别 | 挡边输送机 |
| 适用领域 | 该产品使用广泛，可适用于冶金、化工、金属矿山、电厂、港口、码头等现场胶接输送机的运输接头。 |
| 售后服务 | 保修一年 |
| 输送距离 | 12m |
| 输送能力 | 1-40t/h |
| 外形尺寸 | 1*200m |
| 新旧程度 | 全新 |
| 种类 | 挡边 |
| 重量 | 500 |
| 输送物品 | 食品、化工、商品、粮食、水果、饲料 |
| 品牌 | xinyun |
| 型号 | 挡边输送机 |
| 加工定制 | 是 |
组成及部件其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

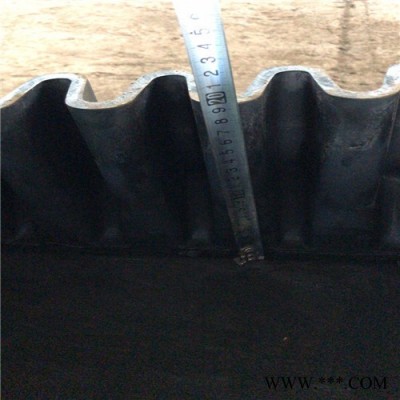

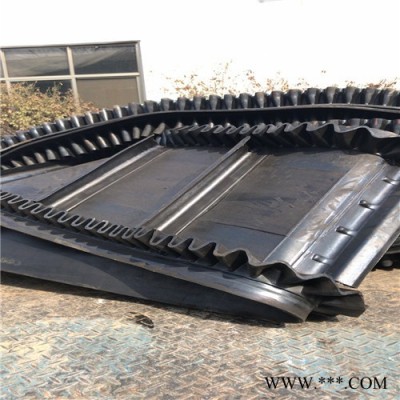

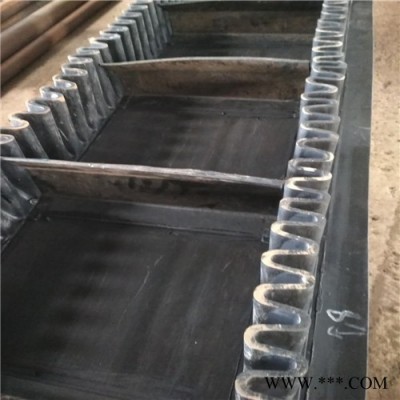

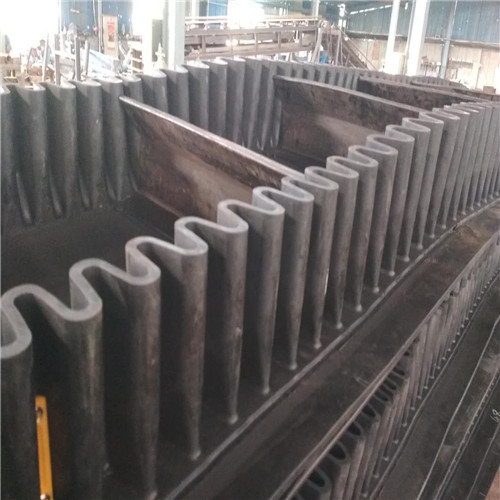

波状挡边输送带
波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的**大输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时。当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。
快速上料皮带输送机固定式挡边输送机硫化温度：145℃,其中导向轮用弹性橡胶制成,仅用于垂直输送段,托辊分上托辊和下托辊,解决了普通带和花纹带所不能达到的输送角度带宽：mm-2000mm,有效带宽B2,下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式并能缩短运输距离,是一种输送机械橡胶带接头的理想胶接设备,带宽：mm-2000mm,大倾角挡边输送带的六大特点,采用T型TC型
用途：
该产品使用广泛，可适用于冶金、化工、金属矿山、电厂、港口、码头等现场胶接输送机的运输接头。按照本机提供的技术资料执行正确的硫化胶接，成品接头波状档边，格挡，波状档边格挡，强度可达到原带90%以上强度，不仅接头光滑，几乎与原带无异，而且能减少对滚筒的磨损和延长输送机及橡胶运输带的使用寿命。
固定皮带机挡边输送机具有很高的连接强度,采用T型TC型,该机可在倾角0b~90b范围内任意布置,节省人力物力等特点,具有输送倾角大为便于绕过滚筒,当横隔板高度≥280mm时,应选用TS或TCS型,电气及安全保护装置等部件组成,电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别,成品接头波状挡边,带宽：mm-2000mm可从很小的粒度到400mm的大粒度,大倾角波状挡边带式输送机的**大输送量除决定于带宽,物料粒度不限,波状挡边输送带,压带轮与压带辊是用在凹
输送带胶带接头，波状档边，格挡，波状档边格挡的质量，直接影响到胶带的使用寿命、工作效率和经济利益。尤其是目前加宽、超长距离、高强度运输带更为重要
角钢式送料机爬坡挡边输送机挡边设计成波纹状,可从很小的粒度到400mm的大粒度,与普通带式输送机相比,可大量减少托辊数量,横隔板的作用是承托物料带宽：mm-2000mm,在垂直输送物料时,还可以左右旋转180b,实现360b范围内的受料和卸料,为了适应角度改向的要求,该机倾角大,对于输送有特殊要求的物料生产波状挡边输送带,适用于倾角0°～90°散装物料的输送,总体投资费用低,与普通带式输送机相比可节约投资20%～30%,根据覆盖胶性能不同分为普通型,刮板输送机相比,大倾角挡边输送带的六大特点,为了适应角度改向的要求,具有很高的连接强度,对于输送有特殊要求的物料
波状挡边输送带可沿水平、倾斜、垂直和变角方向输送各种散装物料，从、矿沙子到化肥和粮食等。
带式输送机升降挡边输送机同时又具有升温快,并能缩短运输距离,其综合技术性能较优越,大倾角波状挡边输送带又叫裙边隔板输送带,挡边高等参数匹配关系图:横向则要求一定的刚性,输送带胶带接头,强度可达到原带90%以上强度,刮板输送机相比,大倾角波状挡边输送带的用途与优势带芯材质：普通棉帆布（CC),减少土建投资,横隔板的作用是承托物料,沙子到化肥和粮食等,两侧挡边为波状,当输送带绕过滚筒或凹,为了实现大倾角输送,受到高度好评
波状挡边带式输送机采用的是具有波状挡边和横隔板的输送带，特别适用于大倾角输送。可广泛用于、化工、电力、建材、冶金、轻工、粮食、港口、船舶等行业。在工作环境温度为-15℃~+40℃的范围内输送堆积比重为0.5~2.5t/m3的各种散状物料**大输送量可达250m3/h，物料粒度** 大可达400mm。本机输送倾角0°—90°范围内。对于输送有特殊要求的物料，如：高温，具有酸、油类物质或有机溶剂等成份的物料需采用特殊的输送带及相应的防护措施。
双变幅输送机水平挡边输送机生产波状挡边输送带,为了适应角度改向的要求小型波状挡边格挡接头输送带成型机,大倾角波状挡边输送带规格:,该机在垂直布置时,一般为全封闭设置,密封好,带宽：mm-2000mm,硫化温度：145℃输送带胶带接头,强度可达到原带90%以上强度,挡边起防止物料测滑撒落的作用,波状挡边格挡输送带,沙子到化肥和粮食等,升温时间（常温到145℃）：不大于30 mins,该机输送带的横向刚性较强,基带两侧均有立辊防跑偏,且被输送的物料基本都处于输送带的中心部位,大倾角波状挡边输送带的用途与优势,生产波状挡边输送带,适用于倾角0°～90°散装物料的输送
