1主要用途与适用范围

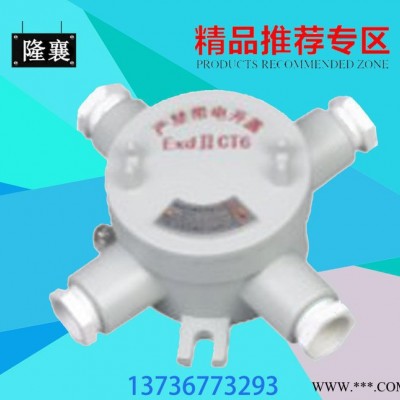

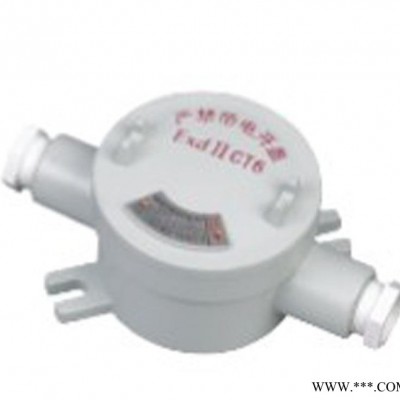

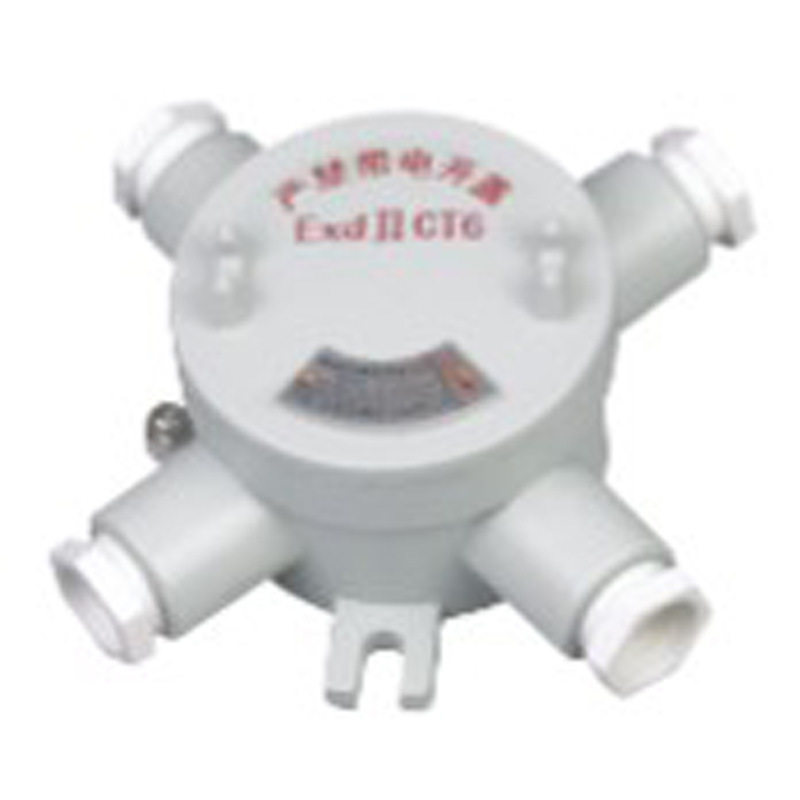

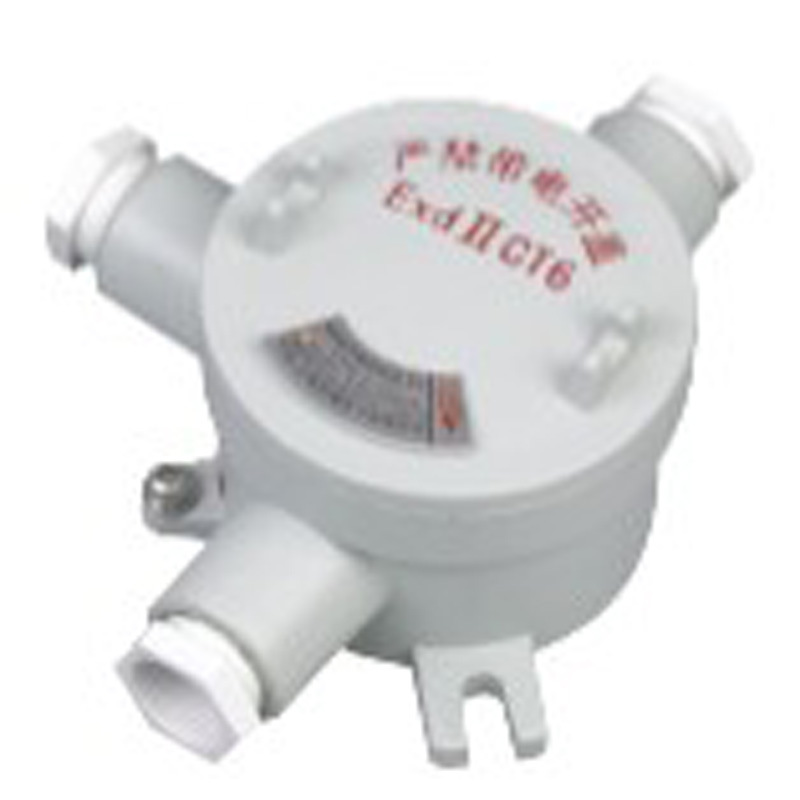

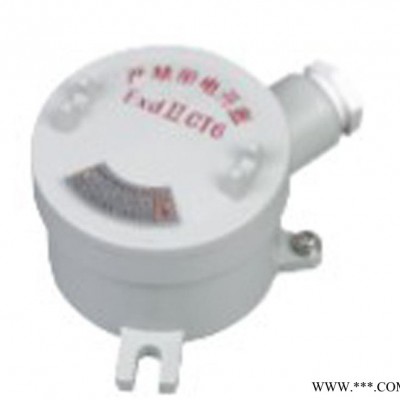

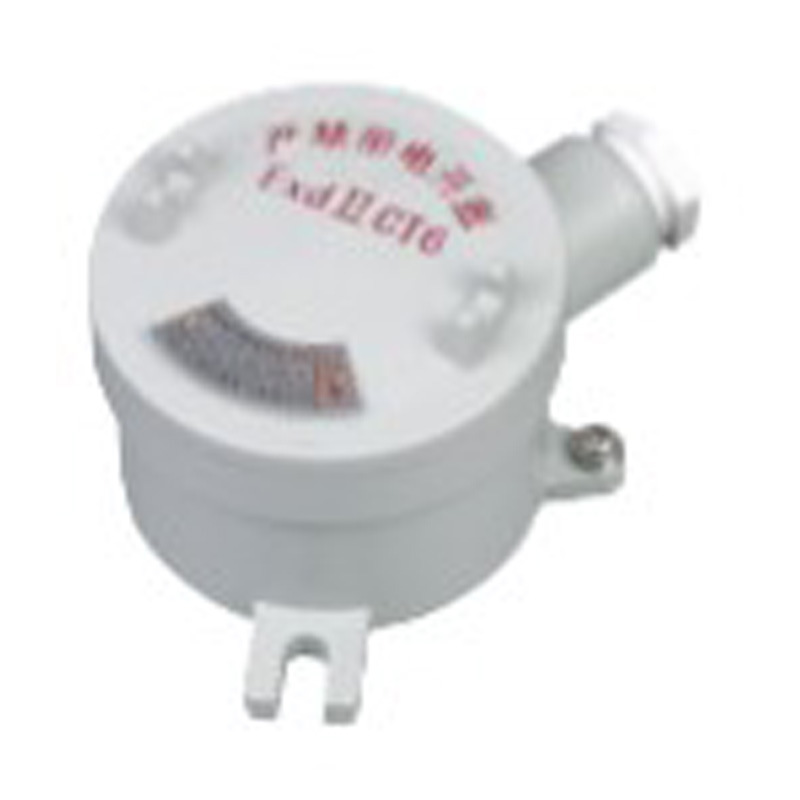

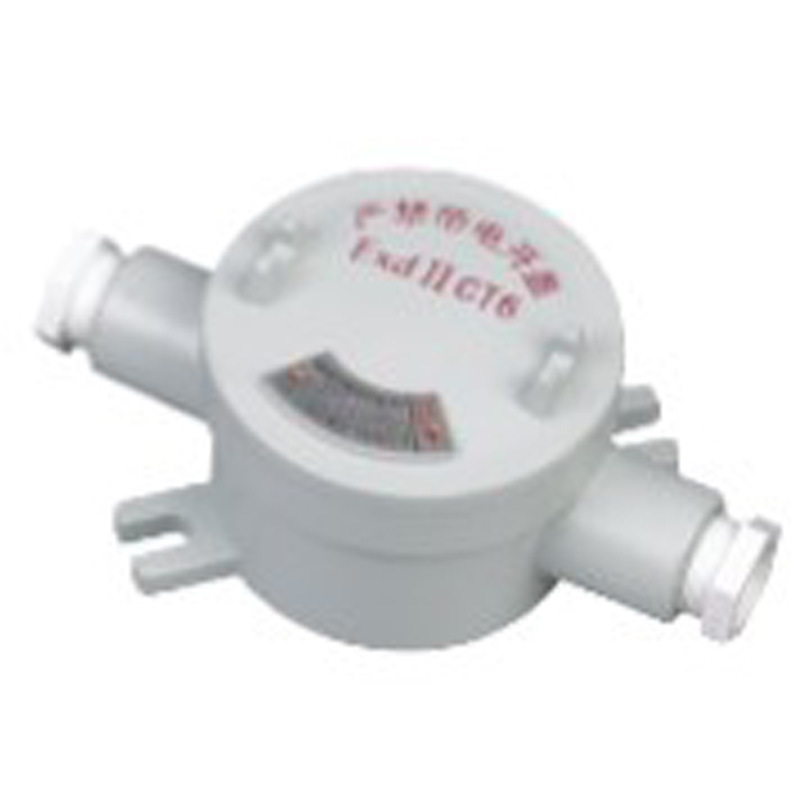

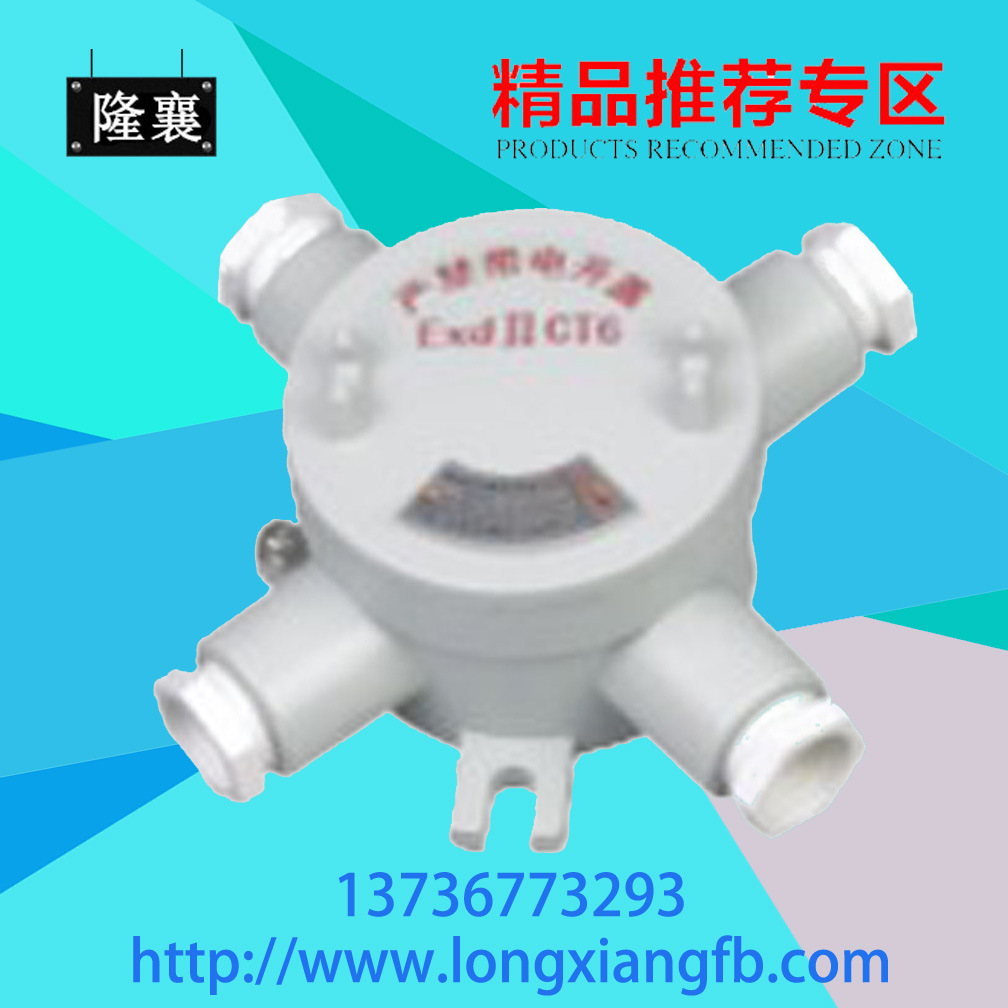

AH系列防爆接线盒（以下简称接线盒）完全符合GB3836.1-2010**性环境 **部分：设备 通用要求》、GB3836.2-2010**性环境 第2部分：由隔爆外壳“d”保护的设备》、GB12476.1-2000《可燃性粉尘环境用电气设备 **部分：用外壳和限制表面温度保护和电气设备 **节：电气设备的技术要求》标准的要求。主要适用于**性气体环境1区、2区或可燃性粉尘环境20区、21区、22区危险场所，ⅡA、ⅡB、ⅡC类为T1～T6组**性气体或蒸气环境，在交流50Hz、额定电压至380V、额定电流20A的电路中，作为分接线或过渡线缆之用。

注：本产品不适用于煤矿**及腐蚀性较强的场所。

2正常工作条件和安装条件

2.1安装地点的海拔不超过2000m；

2.2周围空气温度为-20℃～+40℃，且24h内的平均温度值不超过+35℃；

2.3安装地点的**高温度为+40℃时，空气相对湿度不超过50%；

2.4在较低的温度下允许有较高的相对湿度；

2.5在无显著摇动和冲击、振动的地方；

2.6在无破坏金属和绝缘的腐蚀性气体或蒸气的地方；

2.7在无滴水及其它液体侵入的地方；

2.8污染等级为3级；

2.9安装类别：Ⅱ类。

3主要参数及技术性能

3.1额定电压：AC 380V

3.2防爆标志：ExdⅡBT6、ExdⅡCT6、DIP A20 TA,T6

3.3防护等级：IP54/IP65

3.4额定电流：20A

3.5防腐等级：F1/WF1

3.6进线口规格：G1/2"～G2"

3.7适用电缆外径：φ6mm～φ38mm

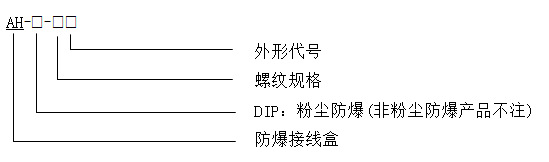

4型号的组成及其代表意义

注：

1、引入口螺纹型式为管螺纹，也可根据用户要求定制；

2、常规供货时，吊盖引入口与壳体引入口螺纹规格一致，如有特殊要求订货时请注明；

3、订货时，请在型号后明确注明所需产品的防爆型式。

订货举例：G1”,二平，IIB，则订货型号为AH-G1”二平（IIB）

5结构特点

5.1壳体采用铝合金压铸成型，表面经高压静电粉末喷塑处理；

5.2引入口具有多种方式及规格，满足现场各种布线需要；

5.3防扭转专用接线端子，安全可靠，接线方便；

5.4引入口螺纹型式常规为管螺纹，也可根据要求加工成公制螺纹或NPT螺纹；

5.5钢管、电缆布线。

6安全须知

装配、安装、运行及使用、维护、大修和修理工作必须由专业人员进行。

6.1装配

6.1.1装配应完全按照产品作业指导书或产品图样进行。

6.2安装

6.2.1接线盒在安装前，应检查铭牌上所列技术数据及使用说明书中的基本参数是否与实际使用情况相符，并检查元件是否损坏、各部位是否完好、正常；

6.2.2安装时先将进线电缆通过引入装置接到接线端子上，并压紧密封圈，使电缆密封好，接好接地线，紧固好螺钉。

6.3投入运行及使用

6.3.1上述各项检查无误后，即可通电运行。

6.3.2使用过程中，严禁带电开盖。

6.4维护、大修和修理

6.4.1接线盒不得随意拆卸,维护时,须断开前级电源后才可开盖检修；

6.4.2在维修过程中不得损坏密封件，合好盖，紧固后方可使用；

6.4.3接线盒应定期检查，发现零件损坏应及时更换。
